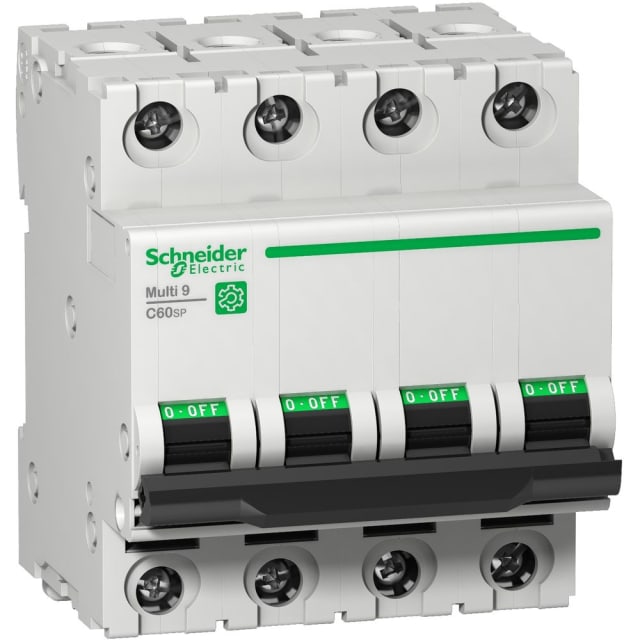

Disjoncteur 4P 13A courbe C 10kA UL1077 M9F22413

Disjoncteur modulaire 4P 13A pour la protection des circuits triphasés avec neutre

Ce disjoncteur 4 pôles 13 A courbe C de la gamme Multi 9 est conçu pour assurer la protection des départs électriques nécessitant une coupure simultanée des quatre pôles. Sa configuration 4P avec neutre raccordable convient aux tableaux de distribution où la sécurité de coupure et la lisibilité de l’installation sont essentielles. Avec ses 8 modules de large, il s’intègre dans les coffrets et armoires en conservant une implantation claire pour les circuits de puissance et de distribution.

Courbe C 13 A : un bon compromis pour les charges usuelles et les appels de courant modérés

Le calibre 13 A permet de protéger efficacement un circuit en cohérence avec son intensité nominale, tandis que la courbe de déclenchement C est adaptée aux usages comportant des pointes de courant modérées au démarrage. Ce profil est particulièrement pertinent pour de nombreux équipements d’alimentation, circuits techniques et départs nécessitant une protection réactive sans déclenchements intempestifs liés aux appels de courant normaux.

Pouvoir de coupure 10 kA pour les environnements de distribution exigeants

Avec un pouvoir de coupure de 10 kA, ce disjoncteur modulaire répond aux besoins des installations où le niveau de court-circuit présumé impose un appareil de protection robuste. Les valeurs annoncées en 10 kA selon EN 60898 à 230 V et selon IEC 60947-2 à 400 V, ainsi que 20 kA à 230 V selon IEC 60947-2, en font une solution adaptée aux tableaux où le niveau de protection attendu doit rester élevé. Sa classe de limitation d’énergie 3 contribue en outre à réduire les effets thermiques et dynamiques lors d’un défaut.

Format compact pour tableau électrique avec raccordement pratique

Sa profondeur totale de 44 mm facilite son intégration dans de nombreux tableaux, notamment lorsque l’espace de câblage doit rester exploitable. Le raccordement accepte des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui apporte de la souplesse au moment du montage ou d’une remise à niveau d’installation. Cette plage de sections permet de l’utiliser sur des départs variés tout en conservant un câblage propre et cohérent dans le coffret.

Conçu pour les réseaux AC avec tenue électrique adaptée aux contraintes d’exploitation

Ce modèle fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz. Sa tension de dimensionnement de 277 V, sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV permettent de répondre aux contraintes électriques rencontrées dans les ensembles de distribution modulaires. Sa catégorie de surtension 4 et son degré de pollution 3 indiquent une aptitude à être installé dans des environnements électriques techniques où la tenue diélectrique de l’appareillage est un critère important.

Protection modulaire adaptée à l’ajout d’accessoires

Ce disjoncteur accepte des dispositifs supplémentaires, ce qui facilite son intégration dans une architecture de protection évolutive. Cette compatibilité est utile lorsque l’installation doit être complétée par des auxiliaires ou des fonctions de signalisation selon l’organisation du tableau. Pour un professionnel comme pour un gestionnaire de site, cela permet de conserver une base homogène dans l’appareillage de protection et de distribution.

Caractéristiques d’exploitation pensées pour les environnements techniques

Son indice de protection IP20 correspond à une utilisation en appareillage modulaire intégré dans un tableau, avec une température de fonctionnement étendue de -30 à 70 °C pour répondre à des conditions d’exploitation larges. La puissance dissipée de 2,4 W aide à anticiper l’échauffement dans le coffret, notamment lorsque plusieurs protections sont regroupées sur la même rangée. Ce disjoncteur quadripolaire constitue ainsi un choix pertinent pour les tableaux électriques nécessitant une protection 4P 13 A courbe C 10 kA dans un encombrement modulaire maîtrisé.
