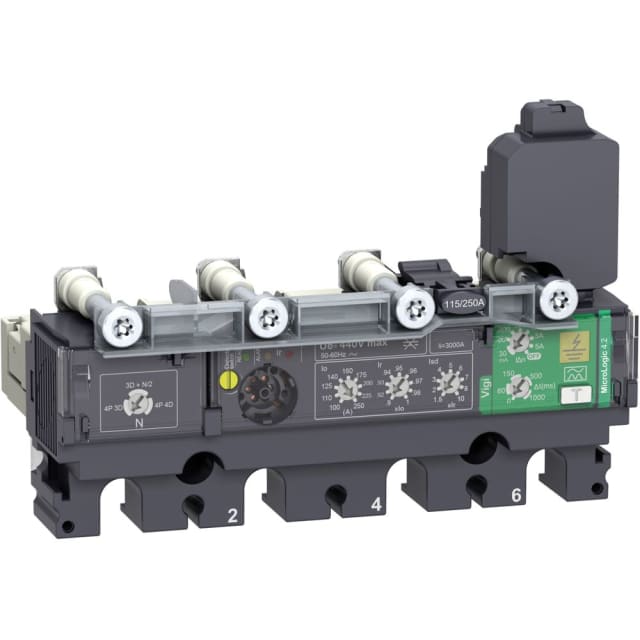

Unité de déclenchement 4P 160 A MicroLogic Vigi 4.2

Une unité de déclenchement électronique 4 pôles pensée pour les ComPacT NSX160/250

Cette unité de déclenchement 4P 160 A MicroLogic Vigi 4.2 est conçue pour les disjoncteurs boîtiers moulés ComPacT NSX de nouvelle génération, dans les calibres NSX160 et NSX250. Elle s’intègre dans une logique de protection électronique précise pour les tableaux de distribution où la sélectivité, la continuité de service et la bonne adaptation du seuil de déclenchement sont essentielles. Son format 4 pôles convient aux installations nécessitant la coupure et la surveillance de l’ensemble des conducteurs concernés.

Protection électronique avec réglage de surcharge de 63 à 160 A

Le déclencheur permet un réglage de la protection contre les surcharges sur une plage de 63 à 160 A, avec un courant permanent de mesure lu de 160 A. Cette amplitude de réglage facilite l’adaptation du disjoncteur au départ réellement protégé, sans surdimensionnement inutile. En pratique, cela permet d’ajuster la protection au plus près des caractéristiques de la ligne, des récepteurs ou du départ de distribution, tout en conservant une lecture cohérente du calibre assigné.

Gestion du court-circuit avec déclenchement retardé et seuil instantané ajustable

Cette version MicroLogic Vigi 4.2 intègre un déclencheur de court-circuit retardé, particulièrement pertinent lorsque la coordination entre plusieurs niveaux de protection doit être maîtrisée. Le réglage du courant de déclenchement instantané en cas de court-circuit est annoncé de 94,5 à 1600 A, avec une intensité de déclenchement de court-circuit non retardé fixée à 2400 A. Cette combinaison permet de travailler la sélectivité et de mieux répartir les fonctions de coupure entre l’appareil en tête et les protections en aval.

Version Vigi adaptée aux besoins de protection différentielle sur disjoncteur compact

L’appellation MicroLogic Vigi 4.2 correspond à une configuration orientée protection électronique avec fonction de détection liée à l’environnement Vigi de la gamme ComPacT NSX. Pour un acheteur professionnel, cela facilite l’identification d’une solution compatible avec une architecture de protection avancée sur disjoncteur compact. Cette unité convient donc aux projets où l’on recherche une gestion plus élaborée des défauts qu’avec un déclencheur thermique-magnétique classique, tout en restant sur une intégration native à la plateforme NSX.

Compatibilité tableau et exploitation en courant alternatif jusqu’à 440 V

Cette unité de déclenchement fonctionne en courant alternatif, avec une tension d’alimentation de service indiquée à 440 V en 50 Hz comme en 60 Hz, sans besoin d’alimentation en courant externe. Ce point simplifie l’intégration dans les tableaux et armoires de distribution, en limitant les contraintes de câblage additionnel. Pour l’exploitant, c’est un avantage concret dans les environnements où la compacité, la lisibilité de l’installation et la rapidité d’intervention priment.

Encombrement maîtrisé pour intégration en coffret et armoire

Avec une largeur de 139,7 mm, une hauteur de 96,9 mm et une profondeur de 90,3 mm, cette unité s’inscrit dans l’encombrement attendu pour une intégration soignée dans les ensembles de distribution associés à la gamme ComPacT NSX. Ces dimensions sont utiles pour anticiper la place disponible dans le coffret, préserver l’accessibilité en façade et organiser proprement les zones de raccordement, de commande et de maintenance autour du disjoncteur.

Un choix pertinent pour la distribution électrique tertiaire et industrielle

Cette unité de déclenchement électronique 4 pôles 160 A s’adresse aux applications de protection de départs, de sous-distribution et de tableaux nécessitant davantage de finesse de réglage qu’une solution standard. Elle est particulièrement adaptée lorsque les exigences portent sur l’ajustement des seuils, la coordination avec d’autres protections et l’intégration dans un disjoncteur compact de la série ComPacT NSX. Pour les intégrateurs, tableautiers et mainteneurs, elle constitue une solution technique claire pour configurer un appareil au plus juste des besoins de l’installation.
