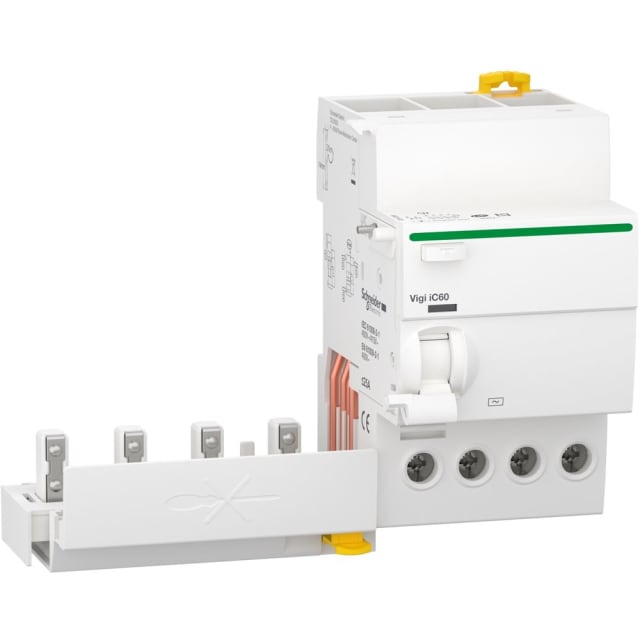

Bloc différentiel Vigi iC60 4P 25A 30mA type AC A9Q11425

Bloc différentiel 4 pôles pour protection des personnes et des circuits triphasés

Le bloc différentiel Vigi iC60 4P 25A 30mA type AC est un module additif conçu pour compléter un disjoncteur compatible de la gamme Acti9 iC60. En version 4 pôles, il convient aux installations triphasées avec neutre et apporte une protection différentielle 30 mA destinée à la protection des personnes contre les contacts indirects, tout en contribuant à la prévention des risques liés aux défauts d’isolement. Son calibre de 25 A et sa plage de tension de 400 à 415 V en font une solution adaptée aux tableaux de distribution tertiaires et résidentiels exigeant une protection claire, compacte et modulaire.

Sensibilité 30 mA type AC pour les défauts de courant alternatif

Avec une sensibilité différentielle de 30 mA et un type AC, ce bloc différentiel est prévu pour détecter les défauts de fuite à la terre sur des circuits en courant alternatif sinusoïdal. Il agit de façon instantanée, sans temporisation réglable, afin de couper rapidement le circuit en cas de défaut. Ce positionnement technique le rend particulièrement pertinent pour les départs qui ne nécessitent pas un type A, tout en répondant à un besoin courant de protection différentielle dans de nombreux tableaux électriques.

Montage sur disjoncteur modulaire compatible pour une protection combinée

Ce bloc Vigi iC60 n’est pas un appareil autonome : il s’associe à un disjoncteur de la gamme compatible afin de constituer un ensemble assurant à la fois la protection différentielle et la protection contre les surcharges et courts-circuits. Cette architecture permet de construire une protection complète, cohérente et compacte dans le tableau. Le format modulaire sur rail DIN facilite son intégration dans les enveloppes standard, avec un encombrement maîtrisé pour les installations où l’optimisation de l’espace reste importante.

Format compact et câblage adapté aux sections courantes du tableau

Grâce à son exécution modulaire, ce bloc différentiel s’intègre facilement dans les tableaux de répartition. Il accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui couvre les sections couramment rencontrées pour ce niveau de calibre. Cette compatibilité de raccordement aide à sécuriser la mise en œuvre sur des départs de puissance modérée, sans recourir à des adaptations inutiles. Sa puissance dissipée contenue de 1,4 W participe également à une intégration propre dans le coffret.

Conçu pour les environnements de distribution électrique courants

Le bloc différentiel dispose d’une tension d’isolement Ui de 500 V, d’une tenue aux chocs Uimp de 6 kV et d’une résistance aux courants de choc de 0,25 kA. Ces caractéristiques le destinent à une utilisation en tableau dans des conditions de distribution électrique classiques, avec un degré de pollution 3 et une fréquence 50/60 Hz. Son indice de protection IP20 convient à une installation en enveloppe, où il bénéficie d’une protection complémentaire du coffret. La plage de fonctionnement de -5 à +60 °C permet son usage dans de nombreuses configurations d’exploitation intérieure.

Déclenchement instantané pour une réaction immédiate en cas de défaut

Ce modèle fonctionne sans réglage du courant de fuite ni du temps de retard. Il est donc pensé pour les applications où l’on recherche une réponse simple, directe et immédiate en présence d’un défaut différentiel. L’absence de temporisation maximale, annoncée à 0 ms, favorise une coupure rapide du circuit concerné. Ce comportement est particulièrement apprécié lorsque la priorité est donnée à la protection différentielle instantanée au plus près du départ protégé.

Une solution Acti9 Vigi iC60 pertinente pour compléter un tableau modulaire

Pour un installateur, un mainteneur ou un acheteur technique, ce bloc différentiel Acti9 Vigi iC60 4P 25A 30mA type AC constitue un choix précis lorsqu’il faut compléter un disjoncteur modulaire compatible avec une fonction différentielle dédiée. Son positionnement 4 pôles, son seuil 30 mA, son type AC et son format additif en font une réponse claire pour les tableaux nécessitant une protection des personnes sur circuits triphasés. C’est un appareil particulièrement adapté quand l’objectif est de composer une protection modulaire lisible, bien dimensionnée et facile à intégrer dans une distribution basse tension.
