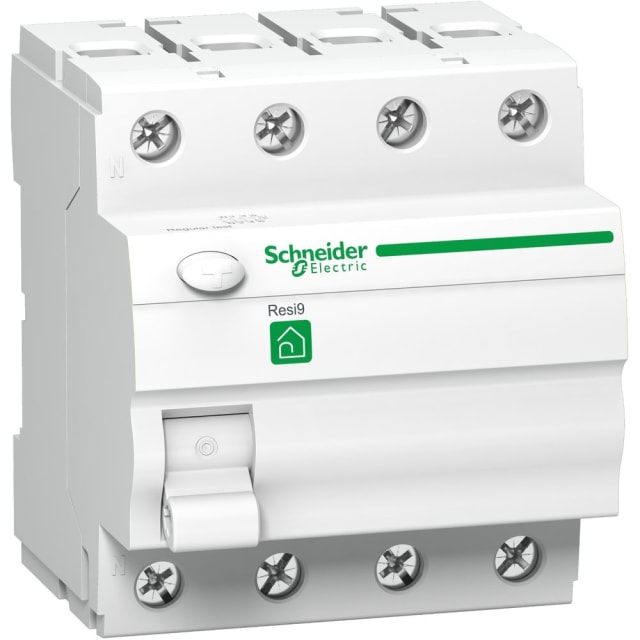

Interrupteur différentiel 4P 63A 30mA type A R9R01463

Interrupteur différentiel 4P 63A 30 mA type A pour protection des circuits triphasés

Cet interrupteur différentiel 4 pôles 63 A 30 mA type A est conçu pour assurer la protection des personnes et des installations sur les tableaux électriques alimentés en 400 V. Il détecte les défauts d’isolement et coupe rapidement l’alimentation en cas de fuite de courant, afin de limiter les risques de choc électrique et de contribuer à la prévention des départs de feu d’origine électrique. Son format 4P le destine aux installations triphasées avec neutre, notamment dans l’habitat, les dépendances, les locaux techniques ou les distributions secondaires.

Sensibilité 30 mA type A : adaptée aux usages électriques courants

Avec une sensibilité de 30 mA, ce dispositif répond aux besoins de protection différentielle haute sensibilité pour les circuits où la sécurité des personnes est prioritaire. Le type A permet la détection des courants différentiels alternatifs et des courants pulsés, ce qui le rend adapté aux équipements actuels intégrant de l’électronique. Il convient ainsi aux circuits alimentant des usages domestiques ou assimilés, y compris lorsque les charges ne sont pas purement résistives.

Calibre 63 A et architecture 4 pôles pour une intégration cohérente au tableau

Son courant nominal de 63 A permet de protéger en amont plusieurs circuits d’un ensemble triphasé, tout en conservant une réserve adaptée aux installations de distribution de puissance modérée. Sa largeur de 4 modules facilite l’implantation dans les coffrets modulaires sur rail DIN. Ce format compact est particulièrement intéressant pour optimiser la place disponible dans le tableau sans compromettre la lisibilité ni l’accessibilité des appareillages adjacents.

Montage sur rail DIN et raccordement pensé pour le travail de tableau

L’appareil se monte sur barre DIN, ce qui simplifie son intégration dans les coffrets modulaires. Il accepte des conducteurs monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², offrant une bonne souplesse de raccordement selon la configuration du tableau et la section des alimentations. Ses dimensions de 75 x 100 x 82 mm permettent d’anticiper précisément l’encombrement en façade et en profondeur lors du choix du coffret ou lors d’une rénovation.

Caractéristiques électriques utiles pour une installation résidentielle et tertiaire léger

Ce modèle fonctionne sous une tension de dimensionnement de 400 V, avec une fréquence 50/60 Hz, et présente une tension d’isolement Ui de 440 V. Sa tenue aux chocs Uimp de 4 kV participe à son intégration dans un environnement de distribution modulaire. La résistance conditionnelle au court-circuit de 6 kA en fait une solution adaptée aux tableaux où la coordination avec les protections amont est correctement définie. La résistance aux courants de choc de 0,25 kA complète ce positionnement pour les usages courants de protection différentielle.

Protection modulaire propre et adaptée à l’environnement du coffret

Avec un indice de protection IP20, cet interrupteur différentiel est destiné à être installé dans une enveloppe adaptée, comme tout appareillage modulaire de tableau. Une fois intégré dans son coffret, il s’inscrit dans une distribution électrique ordonnée, lisible et sécurisée pour l’exploitation. Sa puissance dissipée de 4,4 W est à prendre en compte dans les tableaux compacts ou lorsqu’un nombre important d’appareils est regroupé dans la même enveloppe.

Une solution Resi9 Protection pour tableaux d’habitation et petits ensembles

Issu de la gamme Resi9 Protection, ce dispositif répond aux attentes des installations recherchant un appareillage modulaire clair, compatible avec une logique de tableau résidentiel ou de petit collectif. Sa conception non sélective et non micro-retardée le destine à une coupure différentielle instantanée sur les départs concernés. Il peut également recevoir des dispositifs supplémentaires possibles selon l’architecture du tableau, ce qui facilite la constitution d’un ensemble de protection cohérent autour de la distribution principale.

Un choix pertinent pour sécuriser durablement les circuits sensibles

Ce type d’interrupteur différentiel 4P 63A 30mA type A convient particulièrement lorsque l’on souhaite protéger efficacement des circuits triphasés alimentant plusieurs usages. Il apporte une réponse claire pour les tableaux où la détection rapide des défauts à la terre est essentielle, tout en restant simple à intégrer grâce à son montage DIN, son encombrement maîtrisé et son raccordement compatible avec les sections courantes de câblage. C’est un appareillage à sélectionner lorsque la protection différentielle doit être à la fois précise, lisible au tableau et adaptée aux équipements électriques actuels.
