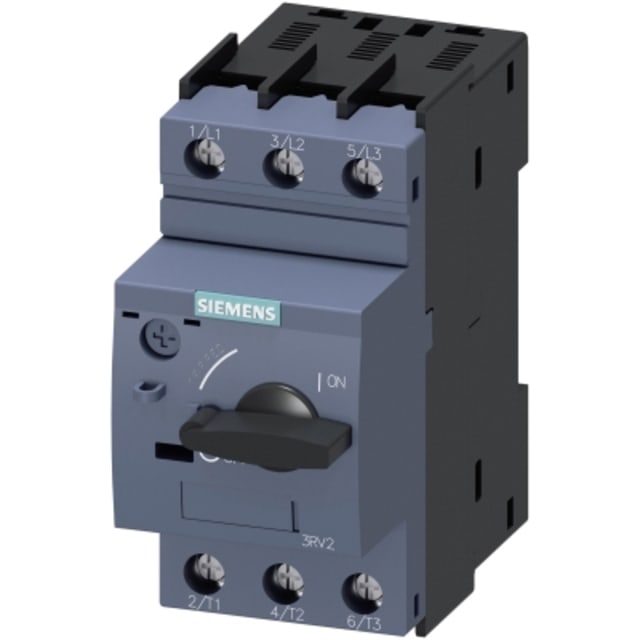

Disjoncteur moteur 11-16A classe 10 3RV20214AA10

Protection moteur thermique et magnétique pour départs triphasés

Ce disjoncteur moteur 11-16 A classe 10 est conçu pour la protection des moteurs triphasés contre les surcharges et les courts-circuits. Son réglage thermique couvre la plage 10 à 16 A, ce qui permet d’adapter précisément la protection au courant nominal du moteur. Le déclenchement magnétique assure une réaction rapide en cas de défaut franc, avec un seuil de déclenchement non différé de 208 A, pour limiter les contraintes sur l’installation et faciliter la sélectivité de protection dans de nombreux montages de départ moteur.

Classe 10 adaptée au démarrage et à la protection des moteurs

La classe de déclenchement 10 convient aux applications moteur courantes nécessitant une protection efficace au démarrage sans surdimensionner l’appareillage. Elle permet de protéger le moteur contre les échauffements anormaux tout en tenant compte des appels de courant liés à la mise en route. Cette configuration est particulièrement pertinente pour les intégrateurs, tableautiers et mainteneurs recherchant un disjoncteur moteur compact, simple à régler et cohérent avec les exigences des circuits de commande et de puissance industriels.

Calibre 11-16 A et puissance moteur jusqu’à 7,5 kW à 400 V

Avec une plage de réglage 11-16 A, ce modèle convient aux moteurs dont le courant de service se situe dans cette zone. Il est donné pour une puissance de service AC-3 de 7,5 kW à 400 V et de 4 kW à 230 V, ce qui en fait une solution adaptée à de nombreux départs moteurs en coffret ou en armoire. Ce positionnement permet de protéger efficacement le moteur tout en conservant une lecture claire du calibre utile pour le dimensionnement et la maintenance.

Sensibilité à la perte de phase pour mieux préserver le moteur

Ce disjoncteur moteur intègre une protection thermique avec sensibilité aux chutes de phase. En cas de perte de phase, le moteur peut rapidement entrer dans une zone de fonctionnement défavorable avec surintensité sur les phases restantes et échauffement accéléré. Cette fonction apporte donc une protection essentielle sur les installations triphasées, notamment lorsque la continuité de service doit rester compatible avec une protection stricte du moteur et des conducteurs associés.

Pouvoir de coupure élevé pour tableaux et distributions électriques exigeants

Avec un pouvoir de coupure assigné Icu de 55 kA à 400 V en courant alternatif, ce disjoncteur moteur répond aux environnements où le niveau de court-circuit présumé impose un appareillage capable d’interrompre des défauts importants. Il trouve naturellement sa place dans les tableaux, protections et ensembles de distribution électrique où la robustesse du niveau de coupure constitue un critère de choix décisif pour la protection des départs moteurs.

Format compact 3 pôles pour intégration en coffret

Sa conception 3 pôles et son format compact de 45 mm de large pour 97 mm de hauteur et 97 mm de profondeur facilitent son intégration dans les coffrets et armoires électriques. L’appareil se commande par bouton rotatif, offrant une manœuvre simple et lisible en exploitation. Son exécution en appareil à encastrer avec technique d’insertion définitive en fait une solution adaptée aux ensembles où la compacité et l’organisation rationnelle des départs sont recherchées.

Raccordement à vis pour câblage précis et maintenance facilitée

Le raccordement principal à vis convient aux installations où l’on recherche un serrage net et un câblage maîtrisé. Cette technologie est appréciée dans les tableaux électriques pour sa compatibilité avec les pratiques de montage courantes et pour la clarté des interventions lors des opérations de repérage, de remplacement ou de contrôle. L’absence de commutateur auxiliaire intégré et de déclencheur à sous-tension intégré permet par ailleurs de conserver une configuration simple, centrée sur la fonction de protection moteur.

Un choix pertinent pour la protection dédiée des moteurs

Ce disjoncteur moteur associe une plage de réglage utile de 11 à 16 A, une protection thermique et magnétique, une sensibilité à la perte de phase, un format compact 3 pôles et un niveau de coupure élevé. Il convient particulièrement aux professionnels qui recherchent un appareillage de protection moteur spécifique pour équiper un départ machine, une armoire de commande ou un coffret de distribution, avec une lecture technique claire et un usage directement orienté protection des moteurs.
