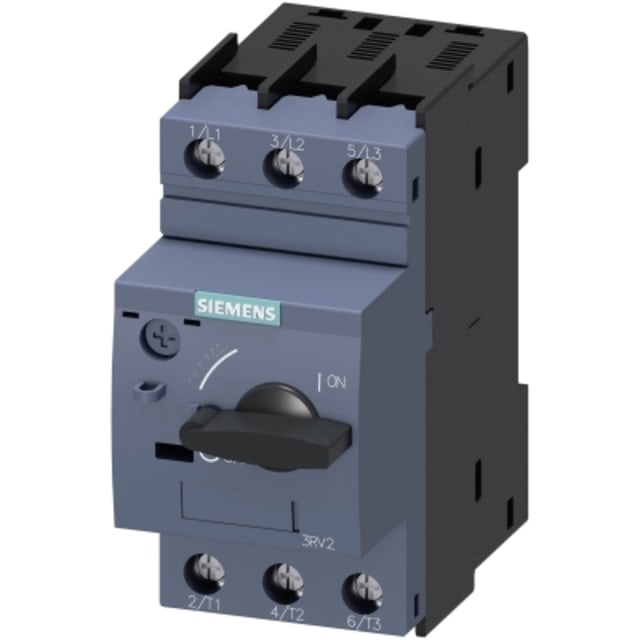

Disjoncteur moteur magnétothermique 20-25A 3RV20214DA10

Disjoncteur moteur magnétothermique 20 à 25 A pour protection précise des départs moteurs

Ce disjoncteur moteur magnétothermique 3 pôles est conçu pour la protection et la commande de moteurs triphasés dans les tableaux électriques. Son réglage de surcharge de 18 à 25 A permet d’adapter finement la protection au courant nominal du moteur afin de limiter les déclenchements inadaptés tout en assurant une coupure efficace en cas d’anomalie. Avec une puissance moteur indicative jusqu’à 11 kW en AC-3 à 400 V, il répond aux besoins courants des départs moteurs industriels et tertiaires.

Protection combinée contre surcharge thermique et court-circuit

L’appareil associe une protection thermique contre les surcharges et un déclenchement magnétique pour les courts-circuits. Le seuil de déclenchement instantané est donné à 325 A, ce qui permet une réaction rapide face aux défauts francs tout en conservant un réglage cohérent pour la protection moteur. Cette combinaison magnétothermique simplifie l’intégration dans l’armoire en regroupant les fonctions essentielles de protection dans un seul appareil.

Réglage adapté aux moteurs avec sensibilité aux chutes de phase

Ce modèle convient particulièrement à la protection des moteurs lorsque la continuité de fonctionnement doit être surveillée de près. Sa sensibilité aux chutes de phase contribue à protéger le moteur contre les échauffements anormaux liés à un défaut de phase, situation critique pour les machines tournantes. Le réglage de surcharge permet ainsi d’ajuster la protection au plus proche des caractéristiques réelles du moteur et de son démarrage.

Format compact 45 mm pour coffrets et tableaux électriques

Avec une largeur de 45 mm et un format compact de taille S0, ce disjoncteur moteur s’intègre facilement dans les coffrets, armoires et ensembles de distribution où l’optimisation de l’encombrement est importante. Ses dimensions de 97 mm de hauteur et 97 mm de profondeur facilitent son implantation dans les départs moteurs compacts, sans sacrifier la lisibilité de l’appareillage ni l’accessibilité à la commande.

Raccordement à vis et commande par bouton rotatif

Le raccordement principal à vis est adapté aux montages nécessitant une connexion mécanique stable et nette dans le temps. La commande par bouton rotatif rend l’utilisation simple pour les opérations de mise en service, d’arrêt et de réarmement. Cette exécution convient aux intégrateurs et tableautiers recherchant un appareillage clair à câbler et pratique à exploiter dans des ensembles de protection moteur.

Utilisation sur circuits moteurs jusqu’à 690 V

Ce disjoncteur moteur est prévu pour une tension de service nominale jusqu’à 690 V, ce qui lui permet de trouver sa place dans de nombreuses configurations de protection de moteurs. Sa capacité de coupure assignée à 400 V AC atteint 55 kA, un niveau appréciable pour les installations où le pouvoir de coupure constitue un critère déterminant dans le choix des protections. Il constitue ainsi une solution pertinente pour les départs moteurs exposés à des contraintes de court-circuit élevées.

Un choix pertinent pour départ moteur en tableau de distribution

Ce modèle est particulièrement indiqué pour les applications de protection moteur nécessitant un appareil 3 pôles avec protection thermique intégrée, réglage précis de l’intensité et déclenchement rapide sur défaut. Son indice de protection IP20 le destine à une intégration dans une enveloppe ou une armoire adaptée. Pour un départ moteur bien dimensionné, il apporte une solution claire, compacte et techniquement cohérente pour la protection, l’isolement et la commande de proximité.
