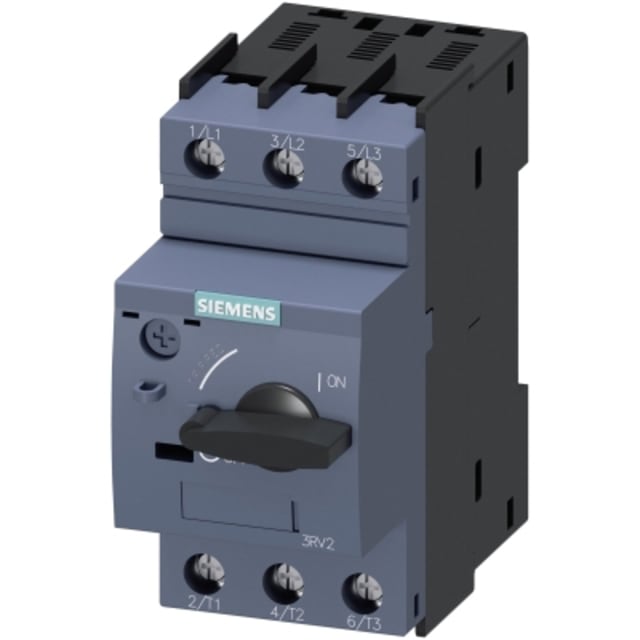

Disjoncteur moteur magnétothermique 3,5-5 A 3RV20111FA10

Protection moteur magnétothermique précise pour départs triphasés

Ce disjoncteur moteur magnétothermique 3,5 à 5 A est conçu pour assurer la protection des moteurs contre les surcharges et les courts-circuits sur les départs triphasés. Son réglage thermique couvre la plage 3,5…5 A, ce qui permet d’ajuster la protection au plus près du courant nominal du moteur afin de sécuriser l’installation tout en limitant les déclenchements inadaptés. Son déclencheur instantané de court-circuit réglé à 65 A complète efficacement la protection en cas de défaut brutal.

Réglage adapté aux petites puissances moteur en AC-3

Ce modèle convient particulièrement aux applications de commande moteur de petite puissance. Il est donné pour une puissance de service de 1,1 kW à 230 V et 1,5 kW à 400 V en AC-3, ce qui en fait une solution adaptée pour de nombreux départs moteurs industriels et tertiaires. Cette correspondance entre plage de réglage et puissance moteur facilite le choix du bon appareillage dans un coffret ou une armoire de distribution.

Déclenchement thermique et magnétique pour une protection complète

L’association d’une protection thermique contre les surcharges et d’un déclenchement magnétique contre les courts-circuits permet de couvrir les principaux risques électriques liés au fonctionnement d’un moteur. La sensibilité aux chutes de phase constitue également un point important pour la protection des moteurs triphasés, en aidant à limiter les conséquences d’un déséquilibre ou d’une perte de phase sur l’échauffement du moteur.

Format compact 3 pôles pour intégration en tableau

Avec ses 3 pôles et son format compact de 45 mm de large pour 97 mm de hauteur et 97 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les tableaux, coffrets et armoires électriques où l’optimisation de l’encombrement est essentielle. Son exécution en appareil à encastrer avec technique d’insertion définitive convient aux montages propres et structurés dans les ensembles de protection et de distribution électrique.

Commande simple par bouton rotatif et raccordement à vis

Le bouton rotatif en façade offre une manœuvre claire pour la mise en service, l’arrêt et le réarmement. Le raccordement principal à vis facilite une connexion ferme et maîtrisée des conducteurs, appréciée dans les environnements où la tenue mécanique du serrage et la lisibilité du câblage sont recherchées. L’absence de commutateur auxiliaire intégré permet de conserver une base simple pour les installations qui n’ont pas besoin d’auxiliaires directement sur l’appareil.

Pouvoir de coupure élevé pour installations exigeantes

Ce disjoncteur moteur présente un pouvoir de coupure Icu de 100 kA à 400 V en courant alternatif, un niveau particulièrement utile dans les installations où le courant de court-circuit présumé impose un appareil de protection capable d’interrompre un défaut important. Sa tension assignée de service jusqu’à 690 V élargit encore son champ d’utilisation sur des équipements de commande et de protection moteur nécessitant une marge d’exploitation étendue.

Un choix pertinent pour coffrets, machines et départs moteurs

Ce modèle répond aux besoins des intégrateurs, tableautiers et mainteneurs recherchant un disjoncteur moteur 3 pôles compact, réglable et lisible pour la protection de moteurs de faible puissance. Son indice de protection IP20 le destine à une intégration dans une enveloppe adaptée, et sa puissance dissipée de 7,25 W est à prendre en compte pour le dimensionnement thermique du coffret. C’est une solution technique cohérente pour constituer un départ moteur propre, protégé et facile à exploiter.
