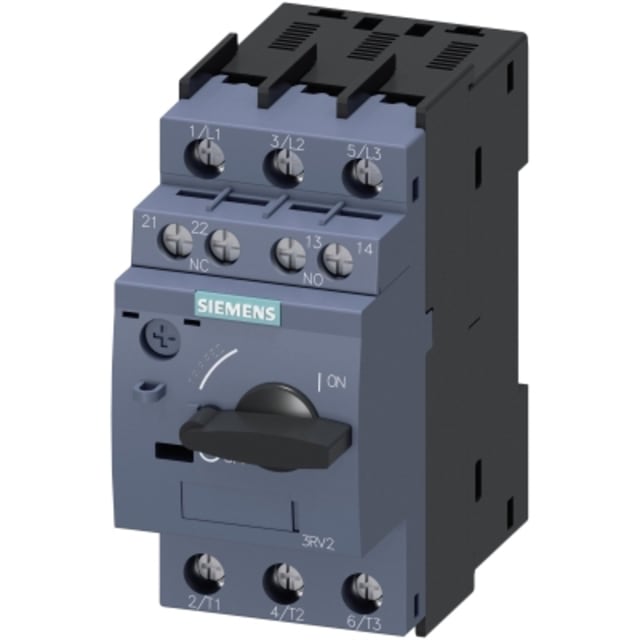

Disjoncteur moteur 4,5 à 6,3 A classe 10 3RV20111GA15

Protection moteur thermique et magnétique pour départs compacts

Ce disjoncteur moteur classe 10 est conçu pour assurer la protection des moteurs triphasés contre les surcharges et les courts-circuits dans les installations de commande et de distribution industrielles. Son réglage thermique de 4,5 à 6,3 A permet d’adapter précisément la protection au courant nominal du moteur, tandis que son déclenchement magnétique non différé à 82 A assure une coupure rapide en cas de défaut franc. Il convient particulièrement aux départs moteur nécessitant une protection dédiée, compacte et lisible en façade.

Réglage de 4,5 à 6,3 A pour une adaptation précise au moteur

La plage de réglage de surcharge de 4,5 à 6,3 A permet d’ajuster le seuil de protection au plus juste selon les caractéristiques du moteur à protéger. Cette précision aide à limiter les déclenchements inadaptés tout en maintenant une protection efficace de l’enroulement contre les échauffements dus aux surintensités prolongées. La classe 10 le destine aux applications moteur courantes où un temps de déclenchement maîtrisé est recherché au démarrage.

Compatibilité avec les circuits moteurs jusqu’à 690 V

Prévu pour une tension assignée jusqu’à 690 V, ce disjoncteur moteur s’intègre dans de nombreuses architectures de départ moteur en basse tension. Les puissances indicatives de service AC-3 atteignent 1,5 kW à 230 V et 2,2 kW à 400 V, ce qui en fait une solution adaptée aux petites motorisations industrielles, aux équipements techniques et aux automatismes nécessitant une protection sélective du départ.

Protection contre les surcharges, les courts-circuits et les pertes de phase

L’appareil combine une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits. Sa sensibilité aux chutes de phase constitue un point important pour la protection des moteurs triphasés, en contribuant à limiter les risques d’échauffement anormal en cas de défaut de phase. Avec un pouvoir de coupure élevé à 400 V, il répond aux environnements où le niveau de courant de défaut impose un appareil de protection dimensionné pour des conditions exigeantes.

Format compact 3 pôles pour intégration en armoire

Avec ses 3 pôles et son format compact de 45 mm de large pour 97 mm de hauteur et 97 mm de profondeur, ce modèle est bien adapté à l’intégration dans les tableaux et armoires électriques où l’optimisation de l’espace reste essentielle. Son exécution à encastrer et sa technique d’insertion définitive facilitent son positionnement dans des ensembles de commande moteur compacts, sans alourdir l’implantation du coffret.

Raccordement à vis et commande par bouton rotatif

Le raccordement principal à vis convient aux montages recherchant une connexion franche et simple à contrôler lors du câblage. En façade, le bouton rotatif permet une commande claire de l’appareil et participe à une exploitation plus lisible lors des opérations de mise en service ou d’intervention. La présence d’un contact auxiliaire intégré apporte un avantage pratique pour le report d’état ou l’intégration dans une logique de commande.

Un disjoncteur moteur adapté aux ensembles de commande industriels

Ce disjoncteur moteur 3 pôles trouve naturellement sa place dans les départs de moteurs au sein des machines, armoires d’automatisme, coffrets de distribution technique et ensembles de variation ou de commande. Son indice de protection IP20 le destine à une intégration en enveloppe adaptée. Pour l’installateur comme pour le mainteneur, il constitue une solution claire pour protéger un moteur dans une plage de courant bien définie, avec une lecture technique cohérente et un encombrement réduit.
