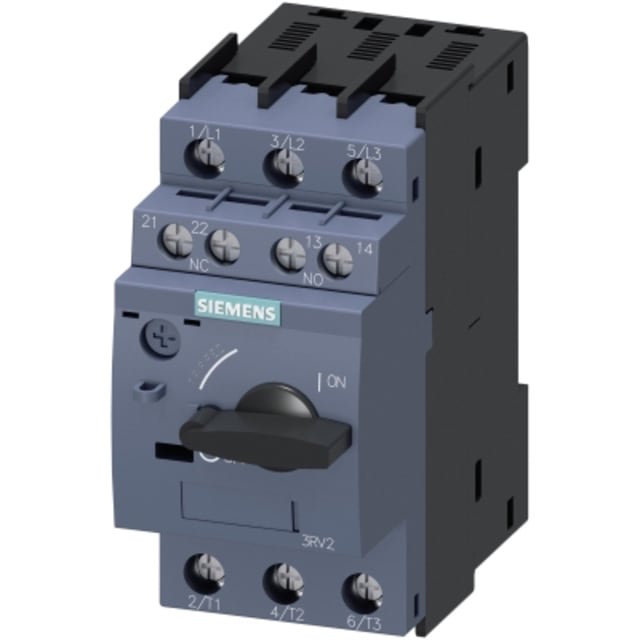

Disjoncteur moteur thermique magnéto 9 à 12,5 A 3RV20111KA15

Protection moteur thermique et magnétique pour départs triphasés

Ce disjoncteur moteur thermique magnéto 9 à 12,5 A est conçu pour la protection des moteurs triphasés contre les surcharges et les courts-circuits. Son déclenchement thermique réglable permet d’adapter précisément la protection au courant du moteur dans la plage 9 à 12,5 A, tandis que le déclencheur magnétique assure une réaction immédiate en cas de défaut franc. Cette configuration en fait une solution adaptée aux départs moteurs qui exigent à la fois protection et coupure locale dans un format compact.

Réglage précis de la surcharge pour une meilleure adaptation au moteur

La zone de réglage surcharge 9…12,5 A permet d’ajuster l’appareil au courant nominal de l’équipement à protéger, afin d’éviter un réglage trop approximatif. Pour l’installateur comme pour l’exploitant, cela facilite l’intégration sur des moteurs de puissance courante, notamment jusqu’à 3 kW à 230 V AC-3 et 5,5 kW à 400 V AC-3. Ce niveau de réglage aide à protéger le moteur contre les échauffements anormaux tout en conservant une exploitation cohérente avec les caractéristiques du départ.

Protection contre les courts-circuits et sensibilité à la perte de phase

Le déclencheur non différé de court-circuit est donné pour 163 A, avec un pouvoir de coupure Icu de 100 kA à 400 V en courant alternatif. Ce niveau de protection répond aux besoins des tableaux où la tenue au défaut doit être clairement identifiée. L’appareil est également sensible aux chutes de phase, ce qui constitue un point important sur les installations moteur triphasées, car une perte de phase peut provoquer une surintensité et un échauffement préjudiciable au moteur.

Format compact 3 pôles pour intégration en coffret et tableau

Avec ses 3 pôles et son gabarit compact de 45 mm de largeur pour 97 mm de hauteur et 97 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les ensembles de commande et de protection. Son format est bien adapté aux coffrets et armoires où l’optimisation de l’encombrement reste essentielle. L’exécution à bouton rotatif offre une commande lisible et pratique pour la mise en service, l’arrêt et le réarmement.

Raccordement à vis et auxiliaire intégré pour câblage fonctionnel

Le raccordement principal à vis convient aux montages qui demandent un serrage simple et direct. La présence d’un commutateur auxiliaire intégré apporte un avantage pratique pour le report d’état, l’interverrouillage ou la remontée d’information dans un circuit de commande. Cela permet de construire un départ moteur plus complet sans multiplier inutilement les composants additionnels dès le premier niveau d’équipement.

Utilisation sur circuits moteurs jusqu’à 690 V

La tension de service nominale jusqu’à 690 V permet d’employer ce disjoncteur moteur sur de nombreux circuits de puissance dans l’industrie et le tertiaire technique. Il est destiné à protéger le moteur tout en apportant une fonction de coupure directement sur l’appareil. Sa protection thermique intégrée évite l’ajout systématique d’une protection séparée contre les surcharges sur les configurations compatibles.

Un choix pertinent pour départ moteur compact et lisible

Ce modèle convient particulièrement aux intégrateurs, tableautiers et professionnels de la maintenance qui recherchent un disjoncteur moteur 3 pôles compact, avec réglage de surcharge, protection magnétique, sensibilité à la perte de phase et contact auxiliaire intégré. Son indice de protection IP20 impose une installation dans une enveloppe adaptée, ce qui correspond à son usage naturel en armoire ou coffret. Pour un départ moteur clair, compact et techniquement cohérent, il apporte les fonctions essentielles attendues sur cette plage de courant.
