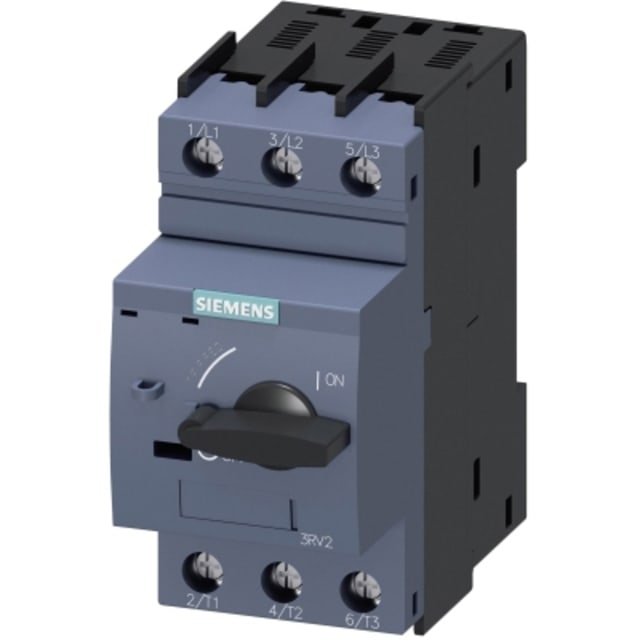

Disjoncteur moteur S00 6,3 A pour démarreur 3RV23111GC10

Disjoncteur moteur S00 6,3 A pour combinaison démarreur

Ce disjoncteur moteur Siemens au format S00 est conçu pour les combinaisons de démarrage et les ensembles démarreur-moteur. Calibré à 6,3 A, il s’intègre dans les architectures de protection et de commande où l’on recherche un appareil compact, clair à manœuvrer et adapté aux circuits triphasés. Son exécution en version à encastrer avec technique d’insertion définitive le destine à une intégration propre dans les tableaux et équipements industriels.

Protection magnétique dédiée aux courts-circuits

Le produit fonctionne avec un déclenchement magnétique et un seuil de déclenchement instantané de court-circuit de 82 A. Cette configuration convient aux applications de démarreur où la fonction attendue est la protection contre les défauts de court-circuit, sans protection thermique intégrée. Ce point est important pour les monteurs et automaticiens qui travaillent avec une chaîne de protection déjà définie, ou avec un schéma nécessitant une séparation nette des fonctions de protection.

Adapté aux départs moteurs jusqu’à 2,2 kW à 400 V

Pour le dimensionnement des départs, ce disjoncteur moteur est indiqué pour une puissance de service AC-3 de 2,2 kW sous 400 V, ainsi que 1,5 kW sous 230 V. Cela en fait une solution cohérente pour de nombreux ensembles de démarrage de petits moteurs, en offrant une lecture simple du calibre et de l’usage visé. Son courant assigné permanent de 6,3 A aide à sécuriser le choix du bon appareil dans les armoires de distribution et de commande.

Format compact S00 pour intégration en tableau

Avec des dimensions de 45 mm de largeur, 97 mm de hauteur et 97 mm de profondeur, ce modèle prend peu de place dans l’enveloppe tout en restant facile à implanter. Le format S00 est particulièrement intéressant lorsque la densité d’équipement est élevée dans le coffret. L’indice de protection IP20 correspond à une utilisation en environnement intégré, à l’intérieur d’un tableau ou d’un ensemble de distribution correctement protégé.

Raccordement à vis et commande par bouton rotatif

Le raccordement principal à vis facilite une connexion franche et stable des conducteurs dans les montages courants. La commande par bouton rotatif apporte une manœuvre directe et lisible en façade, pratique pour l’exploitation et les interventions de maintenance. Cette configuration est appréciée dans les ensembles techniques où l’on cherche une identification rapide de l’état de commande et une manipulation simple au quotidien.

Configuration 3 pôles pour circuits moteurs triphasés

Ce disjoncteur moteur dispose de 3 pôles et accepte une tension nominale de service jusqu’à 690 V. Il est donc adapté aux circuits moteurs triphasés et aux montages de commande associés dans une large plage d’utilisation. L’appareil ne comporte ni commutateur auxiliaire intégré ni déclencheur à sous-tension intégré, ce qui permet de conserver une base de protection simple lorsque ces fonctions ne sont pas requises dans le projet.

Un choix pertinent pour les ensembles démarreur-moteur

Ce modèle convient particulièrement aux professionnels qui recherchent un disjoncteur moteur compact pour combinaison démarreur, avec pouvoir de coupure élevé et caractéristiques clairement orientées vers la protection magnétique. Sa puissance dissipée de 7,25 W doit être prise en compte dans les études d’échauffement d’armoire, notamment dans les montages compacts. Pour un achat sans erreur, il constitue une solution précise pour les applications nécessitant un appareil S00 6,3 A dédié aux départs moteurs et aux protections électriques spécifiques.
