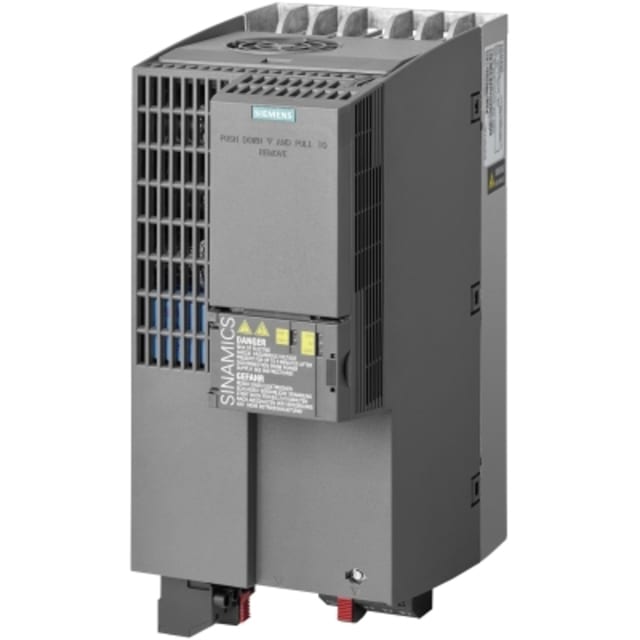

Variateur de vitesse SINAMICS G120C 11kW filtre intégré

Variateur de vitesse compact pour moteurs triphasés 11 kW

Le SINAMICS G120C 11 kW avec filtre intégré est un variateur de fréquence conçu pour la commande de moteurs triphasés sur alimentation 3 phases 380 à 480 V en 50/60 Hz. Il permet d’ajuster précisément la vitesse du moteur, de maîtriser les démarrages et arrêts, et d’optimiser le comportement de la machine selon l’application. Son format compact facilite l’intégration dans les armoires industrielles tout en conservant une architecture complète, adaptée aux installations de variation et de commande moteur.

Gestion de charge adaptée aux applications de convoyage, pompage et process

Ce variateur délivre une puissance nominale de 11 kW pour les charges à couple quadratique, typiques des ventilateurs et pompes, et 7,5 kW en charge linéaire. Il constitue ainsi une solution pertinente pour de nombreuses machines de production, équipements de manutention, installations de ventilation ou ensembles de pompage nécessitant une variation stable et progressive. Sa fréquence de sortie peut atteindre 550 Hz, ce qui ouvre une grande souplesse de réglage pour l’adaptation de la vitesse moteur aux contraintes réelles du process.

Filtre intégré et sécurité fonctionnelle directement embarqués

Le filtre intégré simplifie l’intégration du variateur dans l’armoire en évitant l’ajout d’un composant externe dédié dans de nombreux montages. Le variateur intègre également la fonction Safe Torque Off, utile lorsque l’application exige une coupure sécurisée du couple moteur dans la chaîne de commande. Cette conception permet de rationaliser le câblage, de gagner en lisibilité de coffret et de mieux structurer l’ensemble variateur-protection-commande.

Interfaces de commande complètes pour une intégration machine efficace

Le SINAMICS G120C dispose de 6 entrées numériques, 2 sorties numériques, 1 entrée analogique et 1 sortie analogique, ce qui permet de piloter facilement des ordres courants comme marche, arrêt, inversion de sens, défaut, report d’état ou consigne de vitesse. La présence d’un élément de commande ainsi que d’un raccordement PC facilite les opérations de paramétrage, de mise en service et d’adaptation aux besoins de la machine. Cette richesse d’E/S en fait un choix pratique pour les intégrateurs recherchant un variateur directement exploitable sans multiplication d’accessoires.

Communication industrielle avec double interface Ethernet intégrée

Ce modèle prend en charge PROFINET IO et EtherNet/IP, avec 2 interfaces Ethernet industriel et 2 interfaces matérielles PROFINET. Il convient donc particulièrement aux architectures automatisées où le variateur doit s’intégrer dans un réseau de commande moderne, en lien avec API, pupitres ou systèmes de supervision. L’équipement comprend aussi une interface RS232, une interface TTY et un port USB, utiles pour les opérations de configuration et de maintenance dans les environnements industriels exigeant des moyens d’accès variés.

Fonctions utiles pour le freinage, le pilotage et la continuité d’exploitation

Le hacheur de freinage intégré constitue un avantage intéressant pour les applications avec décélération contrôlée ou variations rapides de régime. Il contribue à mieux gérer l’énergie de freinage sans recourir systématiquement à une solution séparée. Le variateur est conçu pour une utilisation en environnement industriel ainsi que dans des zones d’activités et d’habitation autorisées, ce qui élargit son champ d’emploi sur des équipements techniques, des installations de bâtiment industriel ou des machines compactes.

Format d’armoire optimisé pour une implantation rationnelle

Avec des dimensions de 295 mm de hauteur, 140 mm de largeur et environ 208 mm de profondeur, ce variateur de vitesse SINAMICS G120C s’intègre plus facilement dans les coffrets où l’espace doit être maîtrisé. Son indice de protection IP20 le destine à une installation en enveloppe adaptée. Pour les tableautiers et automaticiens, ce gabarit compact aide à organiser plus proprement les départs moteur, les protections et les accessoires de commande autour d’un variateur performant et bien équipé.
