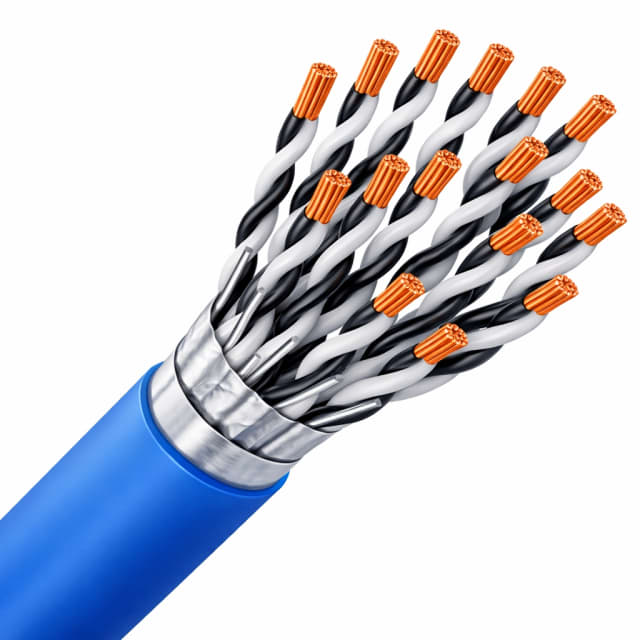

Câble RE-2Y(St)Y-PiMF blindé PE/PVC Cca bleu 16x2x1,3

Câble bus et de commande blindé 16 paires pour transmissions sensibles

Le câble RE-2Y(St)Y-PiMF blindé PE/PVC Cca bleu 16x2x1,3 est conçu pour les liaisons de commande, de signal et de sécurité nécessitant une excellente séparation des circuits. Sa construction en 16 paires torsadées, soit 32 conducteurs au total, convient aux installations où plusieurs informations doivent transiter dans un seul câble tout en limitant les perturbations entre paires. Son format rond facilite une pose propre dans les cheminements techniques, en armoire comme en distribution intérieure.

Double blindage pour une meilleure maîtrise des interférences

Ce modèle associe un blindage par paire et un blindage global par feuille, avec fil de continuité intégré. Cette architecture PiMF est particulièrement adaptée aux environnements où la stabilité des signaux est recherchée, notamment en présence de parasites électromagnétiques. Le blindage individuel aide à réduire les influences croisées entre les paires, tandis que le blindage global renforce la protection de l’ensemble du faisceau.

Âmes cuivre câblées et isolation PE pour une transmission structurée

Chaque conducteur est réalisé en cuivre nu avec âme de classe 2 câblée, un choix adapté aux montages fixes demandant une bonne tenue mécanique. L’isolation principale en polyéthylène (PE) participe à la bonne organisation du câble sur les applications de transmission basse tension, tandis que l’identification des conducteurs par couleur et chiffres simplifie le repérage lors du raccordement. Avec une section nominale de 1,3 mm² par conducteur, ce câble répond aux besoins des installations techniques nécessitant un câblage pairé de capacité importante.

Gaine extérieure PVC bleue et classement Cca pour les parcours intérieurs

La gaine extérieure en PVC de couleur bleue permet une identification visuelle rapide du câble dans les réseaux techniques. Le classement de réaction au feu Cca, complété par s3, d2 et a3, le destine aux installations où le comportement au feu doit être pris en compte dans le choix du câblage. Cette configuration en PE/PVC est adaptée aux usages de commande et de bus en pose fixe, avec une tension nominale de 300 V.

Grand nombre de paires dans un diamètre extérieur encore exploitable

Malgré sa capacité de 16 paires, ce câble conserve un diamètre extérieur d’environ 25,52 mm, ce qui aide à optimiser l’encombrement dans les chemins de câbles, goulottes et passages techniques. Son poids d’environ 772 kg/km donne une indication utile pour anticiper la manutention, le dimensionnement des supports et l’organisation des tirages sur chantier. Le toronnage en faisceau et couches contribue à une structure régulière, pratique pour les longueurs importantes et les installations structurées.

Pose fixe : rayon de courbure et tenue en température à anticiper

Pour préserver les performances mécaniques du câble, le rayon de courbure minimal est de 10 fois le diamètre extérieur. Ce point est à intégrer dès la préparation des chemins et des entrées d’armoires, surtout dans les zones de changement de direction. En service statique, la plage de température annoncée de -30 à 90 °C permet son intégration dans des environnements techniques variés, à condition de respecter les règles de pose et de raccordement adaptées à ce type de câble blindé.

Un choix pertinent pour les réseaux de commande, sécurité et instrumentation

Ce câble RE-2Y(St)Y-PiMF 16x2x1,3 s’adresse aux professionnels recherchant un câble blindé multi-paires pour la remontée d’informations, les signaux de commande, les liaisons d’automatisme ou certaines architectures de sécurité et de bus. Sa combinaison de paires torsadées, de blindages individuel et global, de gaine bleue PVC et d’isolation PE en fait une solution claire à identifier, technique à raccorder et adaptée aux installations où l’organisation du signal et la séparation des circuits sont essentielles.
