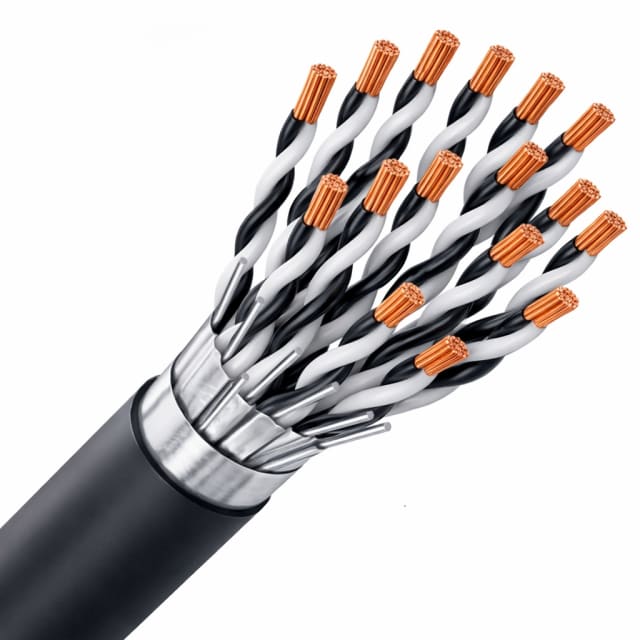

Câble RE-2Y(St)Y-PiMF blindé noir Cca 16x2x1,3

Câble bus blindé 16 paires pour transmission de signaux sensibles

Le câble RE-2Y(St)Y-PiMF blindé noir Cca 16x2x1,3 est conçu pour les liaisons de commande, de mesure et de sécurité qui exigent une transmission stable sur plusieurs paires. Sa construction en 16 paires torsadées, soit 32 conducteurs au total, permet de raccorder plusieurs circuits de signal dans un seul câble, tout en gardant une organisation claire lors du câblage. Ce format est particulièrement adapté aux installations techniques où la densité de raccordement et la maîtrise des perturbations électromagnétiques sont essentielles.

Double blindage pour limiter les interférences entre paires et depuis l’environnement

Sa conception PiMF intègre un blindage par paire complété par un blindage global par feuille. Cette architecture aide à réduire les influences parasites entre circuits voisins ainsi que les perturbations extérieures, ce qui en fait un choix pertinent pour les environnements comportant des équipements électriques, automatismes ou lignes de commande multiples. La présence d’un fil de continuité facilite en plus la mise à la terre du blindage lors de l’installation.

Âmes cuivre câblées et isolation PE pour une lecture propre du signal

Les conducteurs sont en cuivre nu avec âme de classe 2 câblée et section nominale de 1,3 mm². Cette configuration apporte un bon compromis entre tenue mécanique, facilité de raccordement et continuité électrique sur les circuits de signal. L’isolation principale en polyéthylène (PE) contribue à préserver les performances de transmission, tandis que l’identification par couleurs et chiffres simplifie le repérage des conducteurs et accélère les opérations de câblage, de contrôle et de maintenance.

Gaine extérieure noire en PVC pour pose technique en cheminement structuré

Le câble reçoit une gaine extérieure noire en PVC avec géométrie ronde, adaptée aux cheminements propres et réguliers dans les installations techniques. Son diamètre extérieur d’environ 25,52 mm reste cohérent avec une composition à 16 paires blindées, ce qui permet d’anticiper plus précisément l’encombrement dans les goulottes, chemins de câbles ou passages réservés. Le toronnage en faisceau et couches participe à la bonne tenue d’ensemble du câble sur les parcours fixes.

Classement Cca s3 d2 a3 pour les projets exigeant une réaction au feu déclarée

Ce câble RE-2Y(St)Y-PiMF dispose d’une classification de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Cette information est utile pour sélectionner un câble conforme aux exigences documentaires d’un chantier ou d’un dossier technique lorsque la réaction au feu fait partie des critères de choix. Elle permet d’intégrer ce modèle dans une sélection produit plus rigoureuse, en tenant compte des contraintes du bâtiment et de la nature des réseaux à installer.

Dimensions, rayon de courbure et tenue en température pour la pose

Avec un poids indicatif de 772 kg/km, ce câble s’adresse à des installations fixes où la robustesse de construction prime sur la compacité extrême. Son rayon de courbure minimal de 10 fois le diamètre extérieur doit être pris en compte dès la préparation de la pose afin de préserver la structure des paires et du blindage. Il est prévu pour une tension nominale U de 300 V et une température de service statique de -30 à 90 °C, ce qui lui permet de s’intégrer dans des environnements techniques soumis à des variations thermiques étendues.

Un choix pertinent pour les réseaux de commande, sécurité et instrumentation multi-paires

Grâce à sa structure 16x2x1,3, à son blindage paire et global, à son isolation PE et à sa gaine PVC noire, ce câble bus et de commande répond bien aux besoins des intégrateurs, tableautiers et installateurs recherchant une solution multi-paires pour la remontée d’informations, les liaisons de contrôle et certains circuits de sécurité. Il convient lorsque l’objectif est de regrouper plusieurs signaux dans un seul câble tout en gardant une lecture de repérage claire et une bonne séparation fonctionnelle entre les paires.
