ABB

Disjoncteur tétrapolaire 10A courbe C 10kA 2CDS274001R0104

Marque : ABB Série : S200M EAN : 4016779550734 SKU : 4009368 Réf. fabricant : 2CDS274001R0104
Disjoncteur tétrapolaire 10kA S204M courbe C 10A

57.11€ HTVA

Par 1 pièce

Sur commande : 15 à 22 jours

Sur commande : 15 à 22 jours

Quantité Prix HTVA Remise
0-2 57.11€ 0%
3-5 55.97€ 2%
6-10 55.40€ 3%
11+ 54.83€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Conducteur neutre à connection Disponibilité Prix HTVA
4009368 Réf. 4009368 Disjoncteur tétrapolaire 10A courbe C 10kA 2CDS274001R0104 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 10 A C non Sur commande 57.11€ HTVA par 1 pièce Sur commande
3613620 Réf. 3613620 Disjoncteur bipolaire 6A courbe C 10kA 2CDS272001R0064
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 6 A C non En stock 36.92€ HTVA par 1 pièce En stock
3613623 Réf. 3613623 Disjoncteur 2 pôles courbe C 16A 10kA 2CDS272001R0164
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 16 A C non En stock 20.55€ HTVA par 1 pièce En stock
3619454 Réf. 3619454 Disjoncteur bipolaire 2A courbe C 10kA 2CDS272001R0024
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 2 A C non En stock 40.60€ HTVA par 1 pièce En stock
3693710 Réf. 3693710 Disjoncteur 4 pôles courbe C 40A 10kA 2CDS274001R0404
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 40 A C non En stock 84.63€ HTVA par 1 pièce En stock
3703523 Réf. 3703523 Disjoncteur 4P 32A courbe C 10kA S200M 2CDS274001R0324
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 32 A C non En stock 69.12€ HTVA par 1 pièce En stock
3736642 Réf. 3736642 Disjoncteur tripolaire 40A courbe C 10kA 2CDS273001R0404
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 40 A C non En stock 57.01€ HTVA par 1 pièce En stock
3738118 Réf. 3738118 Disjoncteur 2P 4A courbe C 10kA 2CDS272001R0044
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 4 A C non En stock 33.05€ HTVA par 1 pièce En stock
3757231 Réf. 3757231 Disjoncteur tripolaire 32A courbe C 10kA 2CDS273001R0324
— — — — En stock 55.15€ HTVA par 1 pièce En stock
3760822 Réf. 3760822 Disjoncteur bipolaire 20A courbe C 10kA S200M 2CDS272001R0204
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 20 A C non En stock 20.77€ HTVA par 1 pièce En stock
3773406 Réf. 3773406 Disjoncteur 3P 16A courbe C 10kA 2CDS273001R0164
— — — — Rupture de stock 48.49€ HTVA par 1 pièce Rupture de stock
3775895 Réf. 3775895 Disjoncteur 2P 10A courbe C 10kA rail DIN 2CDS272001R0104
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 10 A C non En stock 29.70€ HTVA par 1 pièce En stock
3880171 Réf. 3880171 Disjoncteur 4P 25A courbe C 10kA S200M 2CDS274001R0254
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 25 A C non En stock 64.37€ HTVA par 1 pièce En stock
3916751 Réf. 3916751 Disjoncteur 4P courbe C 63A 10kA 2CDS274001R0634
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 63 A C non En stock 114.88€ HTVA par 1 pièce En stock
3963758 Réf. 3963758 Disjoncteur bipolaire 25A courbe C 10kA 2CDS272001R0254
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 25 A C non En stock 36.03€ HTVA par 1 pièce En stock
3993891 Réf. 3993891 Disjoncteur 4P 16A courbe C 10kA 2CDS274001R0164
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 16 A C non En stock 41.24€ HTVA par 1 pièce En stock
4009060 Réf. 4009060 Disjoncteur 1P 2A courbe C 10kA S200M 2CDS271001R0024
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
1 2 A C non En stock 18.97€ HTVA par 1 pièce En stock
4009076 Réf. 4009076 Disjoncteur 1P 32A courbe C 10kA S201M 2CDS271001R0324
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
1 32 A C non Sur commande 19.40€ HTVA par 1 pièce Sur commande
4009190 Réf. 4009190 Disjoncteur bipolaire 6A courbe B 10kA 2CDS272001R0065
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
B
Conducteur neutre à connection
non
2 6 A B non En stock 39.40€ HTVA par 1 pièce En stock
4009193 Réf. 4009193 Disjoncteur bipolaire 10A courbe B 10kA S202M
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
B
Conducteur neutre à connection
non
2 10 A B non Sur commande 37.05€ HTVA par 1 pièce Sur commande
4009196 Réf. 4009196 Disjoncteur bipolaire 16A courbe B 10kA 2CDS272001R0165
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
B
Conducteur neutre à connection
non
2 16 A B non En stock 37.67€ HTVA par 1 pièce En stock
4009199 Réf. 4009199 Disjoncteur 2P 32A courbe C 10kA 2CDS272001R0324
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
2 32 A C non Sur commande 38.62€ HTVA par 1 pièce Sur commande
4009268 Réf. 4009268 Disjoncteur tripolaire 20A courbe C 10kA 2CDS273001R0204
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 20 A C non Sur commande 47.68€ HTVA par 1 pièce Sur commande
4009270 Réf. 4009270 Disjoncteur tripolaire 25A courbe C 10kA 2CDS273001R0254
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 25 A C non Sur commande 54.63€ HTVA par 1 pièce Sur commande
4009276 Réf. 4009276 Disjoncteur tripolaire 63A courbe C 10kA 2CDS273001R0634
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 63 A C non En stock 97.82€ HTVA par 1 pièce En stock
4009373 Réf. 4009373 Disjoncteur 4P 20A courbe C 10kA 2CDS274001R0204
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
4 20 A C non En stock 51.44€ HTVA par 1 pièce En stock
4440374 Réf. 4440374 Disjoncteur 3P+N 32A courbe Z 10kA S200M 2CDS273103R0538
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
Z
Conducteur neutre à connection
oui
4 32 A Z oui En stock 88.17€ HTVA par 1 pièce En stock
4440445 Réf. 4440445 Disjoncteur 4 pôles 20A courbe D 10kA 2CDS274001R0201
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
Conducteur neutre à connection
non
4 20 A d non En stock 112.46€ HTVA par 1 pièce En stock
4440455 Réf. 4440455 Disjoncteur tétrapolaire 32A courbe D 10kA S200M
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
Conducteur neutre à connection
non
4 32 A d non En stock 133.76€ HTVA par 1 pièce En stock

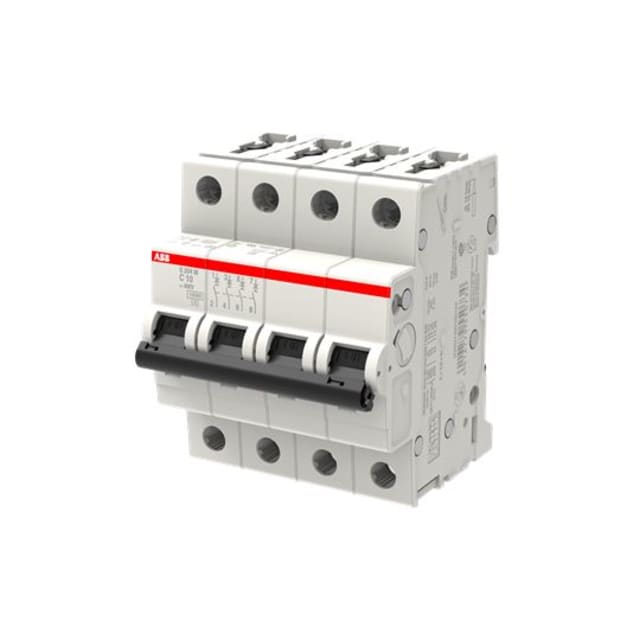

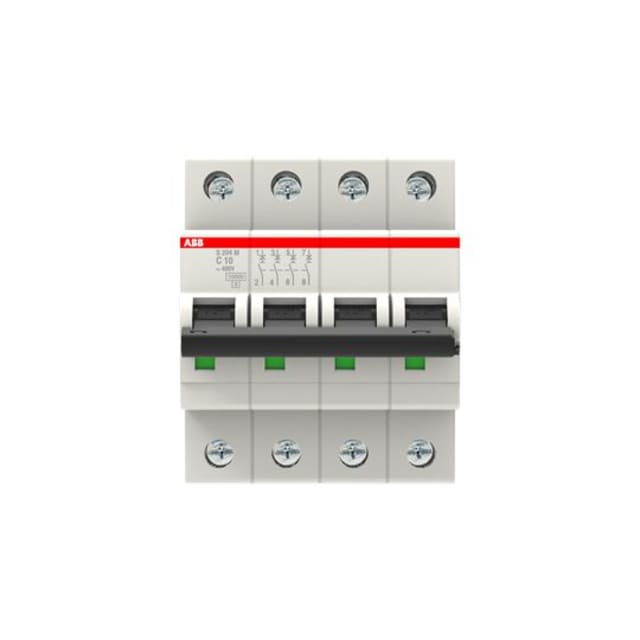

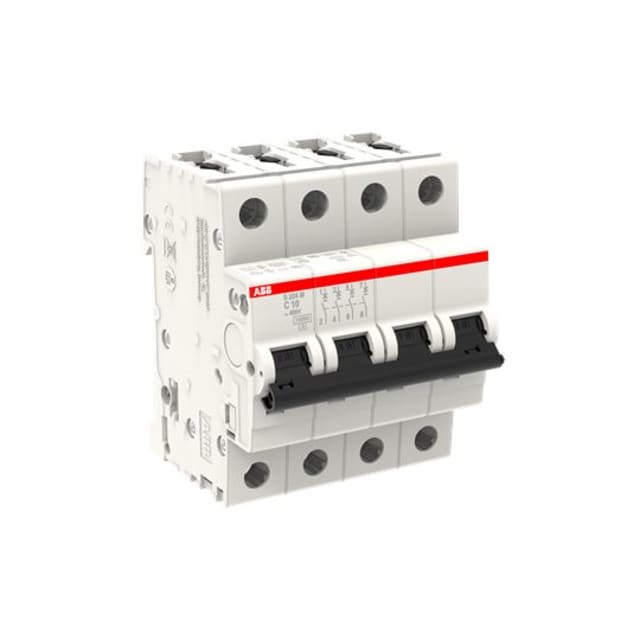

Disjoncteur tétrapolaire ABB S200M 10 kA, courbe C, 10 A

Le ABB S200M en version 4 pôles est un disjoncteur modulaire pensé pour la protection et la distribution électrique dans les tableaux nécessitant une coupure tétrapolaire. Avec son pouvoir de coupure de 10 kA, son courant nominal de 10 A et sa courbe C, il répond aux besoins des circuits où l’on recherche un bon équilibre entre protection des lignes et tenue aux appels de courant usuels.

Référencé 2CDS274001R0104 sous la gamme S200M, ce modèle est identifié commercialement comme S204M-C10. Il s’adresse aux installations tertiaires, résidentielles ou techniques où la cohérence de l’appareillage, la compacité du tableau et la fiabilité de déclenchement sont essentielles.

Les atouts du disjoncteur ABB S204M-C10

4 pôles protégés pour une coupure tétrapolaire adaptée aux circuits dédiés. Courbe C , particulièrement adaptée aux usages courants avec appels de courant modérés. 10 kA de pouvoir de coupure assigné selon EN 60898 à 230 V et 400 V. Format 4 modules pour une intégration simple dans les coffrets et tableaux modulaires. Compatibilité AC/DC pour certaines architectures électriques selon l’application. Encombrement maîtrisé avec une profondeur totale de 69 mm .

Pour quels usages ce disjoncteur est-il adapté ?

Un disjoncteur tétrapolaire comme ce modèle ABB est particulièrement pertinent lorsque l’on souhaite protéger un départ triphasé avec neutre, ou assurer la coupure simultanée de plusieurs conducteurs dans une installation de distribution. Sa courbe C le rend adapté aux circuits présentant des appels de courant normaux à modérés, tout en conservant une bonne sélectivité de protection dans les tableaux.

Il trouve sa place dans de nombreux contextes : tableaux divisionnaires, lignes techniques, circuits de distribution, installations tertiaires, ou encore ensembles de protection nécessitant un appareillage modulaire fiable et homogène.

Caractéristiques techniques principales

Marque : ABB Série : S200M Référence fabricant : 2CDS274001R0104 Référence commerciale : S204M-C10 SKU : 4009368 Nombre de pôles : 4 Nombre de pôles protégés : 4 Courant nominal : 10 A Courbe de déclenchement : C Pouvoir de coupure assigné Icn : 10 kA à 230 V et 400 V Pouvoir de coupure Icu selon IEC 60947-2 à 230 V : 25 kA Tension de dimensionnement : 400 V Type de tension : AC/DC Fréquence : 50…60 Hz Tension d’isolement de mesure Ui : 440 V Tension nominale de tenue aux chocs Uimp : 4 kV Largeur : 4 unités de division Profondeur totale : 69 mm Classe de limitation énergétique : 3 Catégorie de surtension : 3 Classe de protection : IP20 Degré de pollution : 2 Température de fonctionnement : -25 à 55 °C

Points de vigilance avant installation

Avant de choisir ce disjoncteur, il est important de vérifier la cohérence entre le nombre de pôles, la tension du circuit, le courant nominal requis et le pouvoir de coupure attendu dans votre tableau. Ce modèle est un 4P : il convient donc aux configurations où la coupure simultanée des conducteurs concernés est nécessaire.

Comme pour tout appareil modulaire, le raccordement doit être réalisé avec des conducteurs adaptés aux sections indiquées : jusqu’à 35 mm² en conducteur monofilaire et jusqu’à 25 mm² en conducteur multifilaire. Le respect des règles de serrage, de repérage et de coordination avec les autres protections du tableau reste essentiel pour garantir une installation fiable.

Pourquoi choisir ABB pour vos protections modulaires ?

ABB est une référence reconnue dans l’appareillage électrique et les protections modulaires. La gamme S200M se distingue par une conception orientée distribution, avec des caractéristiques adaptées aux tableaux modernes où la compacité, la tenue électrique et la régularité de déclenchement comptent autant que la facilité d’intégration.

Ce disjoncteur est donc un choix pertinent pour les installateurs, électriciens et maîtres d’ouvrage recherchant une solution claire, identifiée et compatible avec des tableaux de protection et de distribution électriques de qualité.

En résumé

Le ABB S200M S204M-C10 est un disjoncteur tétrapolaire 10 A courbe C offrant un pouvoir de coupure de 10 kA et une intégration simple en 4 modules. Fiable, compact et clairement identifié par ses références, il constitue une solution sérieuse pour la protection de circuits tétrapolaires dans les tableaux électriques.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V10 kA
Nombre de pôles (total)4
Courant nominal10 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés4
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v10 kA
Tension de dimensionnement400 V
Profondeur totale69 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui440 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V25 kA
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension3
Section du conducteur multifilaire pouvant être raccordée0...25 mm²
Classe de protection (IP)IP20
Degré de pollution2
Section du conducteur monofilaire raccordable0...35 mm²
Température ambiante durant le fonctionnement-25...55 °C
Antidéflagrantnon
Puissance dissipée8.4 W

Produits de la même série que le produit consulté

Ce disjoncteur ABB S200M 4P convient-il pour protéger un circuit triphasé avec neutre ?

Oui, c’est un disjoncteur modulaire 4 pôles conçu pour protéger un départ tétrapolaire. Le conducteur neutre n’est pas raccordé sur ce modèle, il est donc à réserver aux schémas de protection où les 4 pôles sont utilisés pour les phases et la coupure associée prévue par l’installation.

Combien de modules prend-il dans un tableau électrique ?

Il occupe 4 modules, donc il faut prévoir 4 emplacements disponibles sur le rail DIN du tableau.

Peut-on le monter sur un rail DIN standard ?

Oui, ce type de disjoncteur modulaire est prévu pour un montage en tableau sur rail DIN, comme les autres appareils de la gamme modulaire ABB.

Quelle section de câble peut être raccordée sur ce disjoncteur ?

D’après les données produit, il accepte des conducteurs monofils jusqu’à 35 mm² et des conducteurs multifilaires jusqu’à 25 mm². Il faut toutefois respecter le couple et les conditions de raccordement du tableau utilisé.

Peut-on ajouter des accessoires sur ce modèle ?

Oui, des dispositifs supplémentaires sont possibles sur cette version, ce qui permet d’envisager des accessoires compatibles selon la configuration du tableau.

Dans quel type d’environnement peut-il être installé ?

Il est donné pour une température de fonctionnement comprise entre -25 °C et 55 °C et un indice de protection IP20. Il doit donc être installé dans un tableau fermé et dans un environnement conforme à ces conditions.
