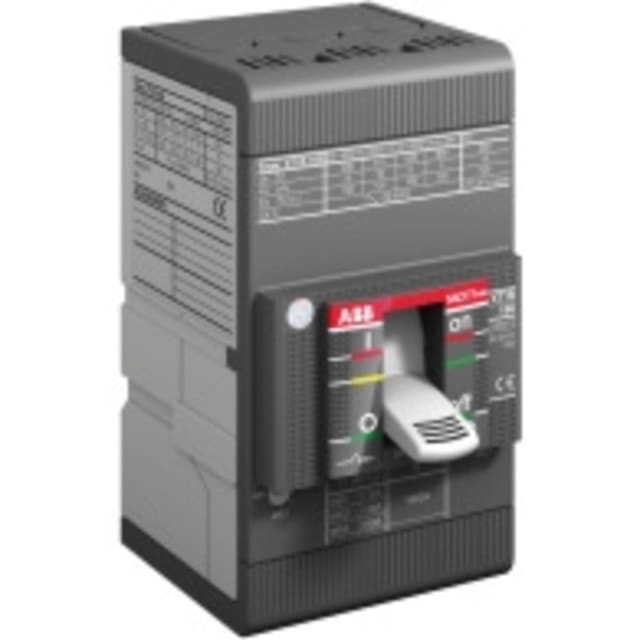

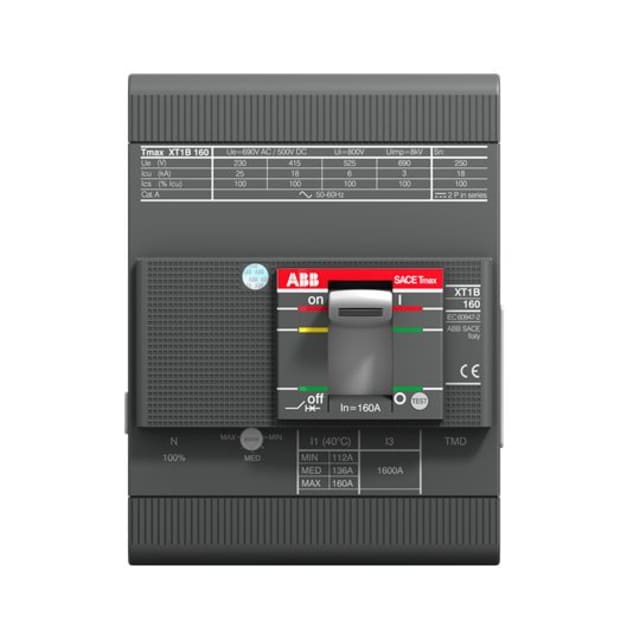

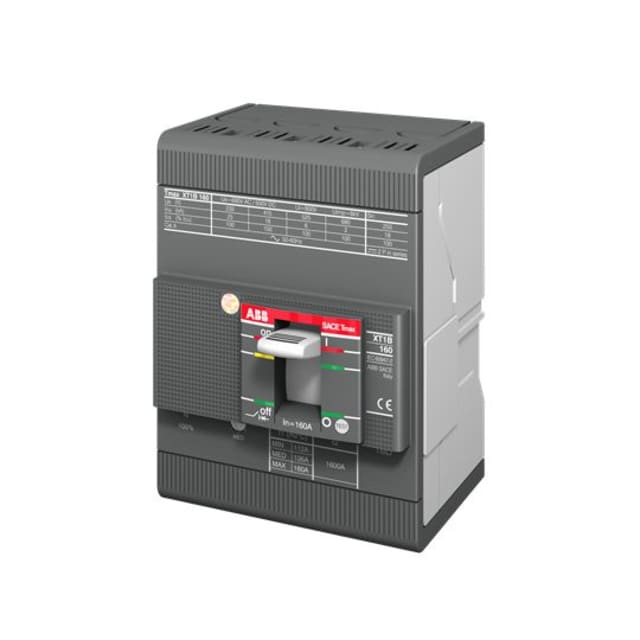

Disjoncteur magnétothermique 125A 4 pôles 16kA XT1

Disjoncteur magnétothermique 125A 4 pôles pour protection de départs triphasés avec neutre

Ce disjoncteur magnétothermique 125A 4 pôles de la série Tmax XT est conçu pour la protection et la coupure de circuits de distribution en basse tension. Sa configuration quadripolaire permet de protéger simultanément les trois phases et le neutre, ce qui le rend particulièrement adapté aux tableaux électriques alimentant des départs triphasés avec neutre distribué. Son format de disjoncteur boîtier moulé convient aux installations où l’on recherche une protection plus robuste qu’un appareillage modulaire classique, avec un encombrement maîtrisé et une commande par manette simple à exploiter.

Pouvoir de coupure 16kA et déclenchement magnétothermique pour une protection nette

Ce modèle associe une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits. Il est donné pour un pouvoir de coupure de 16kA, avec une valeur de coupure ultime Icu annoncée à 18kA sous 400V à 50Hz dans les données techniques disponibles. Cette combinaison le destine à la protection de lignes, de sous-distributions et d’équipements nécessitant une réponse claire face aux échauffements anormaux comme aux défauts francs. Le seuil de déclenchement instantané non différé à 1250A permet de mieux encadrer les courants de court-circuit sur des circuits de puissance.

Réglage de surcharge 87,5 à 125A pour adapter la protection au départ réel

L’un des intérêts majeurs de ce disjoncteur XT1 réside dans sa plage de réglage thermique comprise entre 87,5A et 125A. Cette possibilité de réglage permet d’ajuster plus finement la protection au courant d’exploitation du départ protégé, sans surdimensionner inutilement l’appareil. Pour l’installateur comme pour l’exploitant, cela facilite la coordination entre le calibre du départ, la section des conducteurs et le niveau de protection attendu, tout en conservant une marge d’adaptation lors d’une évolution d’installation.

Version 4 pôles avec neutre à 50 % pour les distributions adaptées

Cette version 4P intègre un neutre calibré à 50 % des phases, une configuration pertinente sur certaines distributions où la protection du neutre doit être prise en compte sans nécessiter un pôle neutre au même niveau que les phases. Ce point est important pour bien sélectionner l’appareil selon l’architecture du tableau et la nature des charges alimentées. Dans un projet de rénovation ou d’extension, ce type de disjoncteur permet de répondre à des besoins précis de coupure générale ou de protection de départ, avec une lecture plus technique de la répartition phase/neutre.

Raccordement avant par boulonnage pour intégration en coffret ou armoire

Le raccordement principal s’effectue à l’avant par connexion boulonnée, une exécution adaptée aux intensités élevées et aux montages en coffret ou en armoire de distribution. Cette disposition facilite l’organisation du câblage de puissance en face avant et convient aux installateurs recherchant une connexion mécaniquement sécurisée. L’appareil est prévu pour une technique d’insertion fixe à encastrer, ce qui en fait une solution cohérente pour les ensembles de protection et de distribution où la tenue mécanique et la clarté du montage priment.

Utilisation en réseau 220 à 690V dans les tableaux de distribution

Avec une tension assignée de 220 à 690V, ce disjoncteur peut être intégré dans de nombreuses architectures de distribution basse tension. Il trouve naturellement sa place dans les tableaux de répartition, coffrets de puissance, armoires techniques et protections de sous-ensembles électriques. Son indice de protection IP20 correspond à un usage en enveloppe, dans un environnement où la protection complémentaire est assurée par le tableau ou le coffret. Sa puissance dissipée de 10,7W est également une donnée utile pour anticiper l’échauffement global dans les ensembles compacts.

Base technique sérieuse pour équipement évolutif et accessoires en option

Ce disjoncteur est livré comme appareil complet avec unité de protection intégrée. Il ne comporte pas de contacts auxiliaires intégrés, ni déclencheur à minimum de tension, ni signalisation de déclenchement intégrée, ce qui permet de partir sur une base simple et ciblée selon le besoin réel du tableau. En revanche, le montage sur profilé chapeau peut être prévu en option, tout comme l’entraînement moteur, ce qui ouvre des possibilités d’évolution pour des projets demandant ensuite une motorisation ou une adaptation de l’intégration mécanique. Pour un achat e-commerce, c’est un choix pertinent lorsque l’on recherche un disjoncteur magnétothermique 125A 4 pôles de la gamme Tmax XT, destiné à la protection de distribution avec raccordement avant et format boîtier moulé.
