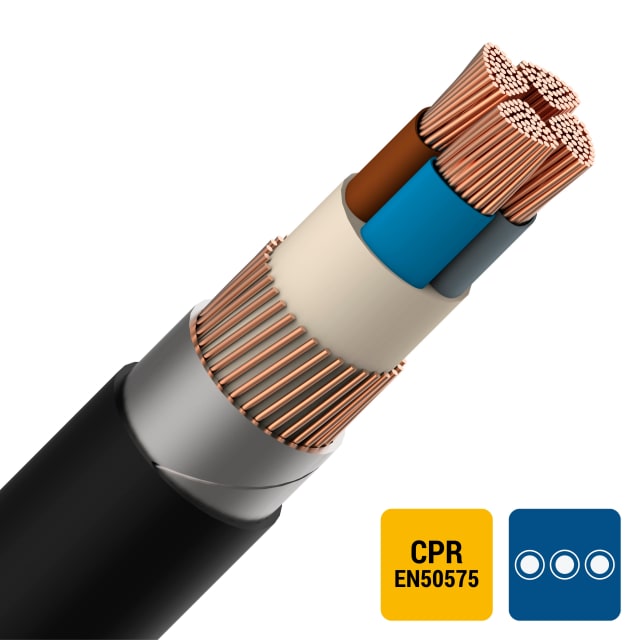

Câble d’énergie armé EXAVB XLPE/PVC 1kV 4x95mm²

Câble d’énergie armé 1kV conçu pour les alimentations basse tension exigeantes

Le câble d’énergie armé EXAVB XLPE/PVC 1kV 4x95mm² est destiné aux liaisons de puissance en basse tension lorsque la section, la tenue mécanique et la stabilité d’exploitation sont déterminantes. Sa configuration 4 conducteurs de 95 mm² convient particulièrement aux alimentations triphasées sans conducteur de protection intégré, avec une construction pensée pour les réseaux fixes, les distributions principales et les raccordements nécessitant une forte capacité de transit.

Âmes cuivre classe 2 : une section de 95 mm² adaptée au transport de puissance

Ce câble intègre 4 conducteurs en cuivre nu, de classe 2 câblée, avec âme de forme sectorale. Cette conception permet d’obtenir un câble de puissance compact tout en conservant une très bonne aptitude aux raccordements sur des équipements de distribution, coffrets, armoires ou tableaux adaptés à cette section. L’isolation principale en XLPE autorise une température admissible du conducteur jusqu’à 90 °C, un point important pour les installations sollicitées en service continu.

Armure feuillard acier pour les poses soumises aux contraintes mécaniques

L’EXAVB est un câble armé avec renfort en acier et armure par feuillard, ce qui le rend pertinent dès lors que l’installation peut être exposée à des agressions mécaniques supérieures à celles rencontrées avec un câble non armé. Cette structure permet de sécuriser les parcours sur chantier, en extérieur ou sur des cheminements où la protection du câble est un critère de choix important. Sa gaine extérieure noire en PVC complète l’ensemble avec une finition adaptée aux usages courants en distribution d’énergie.

Pose en extérieur et en terre : une solution pensée pour les cheminements fixes

Ce câble d’énergie armé est adapté aux installations fixes en basse tension, y compris pour des parcours exposés. La structure EXAVB est couramment retenue lorsqu’une pose directe en terre ou une installation en environnement soumis à un risque de détérioration mécanique est recherchée. Sa conception permet également une exposition au rayonnement solaire en pose apparente, ce qui en fait une solution pertinente pour les liaisons entre bâtiments, les alimentations d’équipements extérieurs et les distributions enterrées.

Classement CPR Cca s3 d2 a3 : un câble identifié pour les projets avec exigence feu

Ce modèle relève de la classe de réaction au feu Cca selon EN 13501-6, avec classement complémentaire s3, d2, a3. Pour l’acheteur professionnel, cela facilite l’identification du bon niveau de performance attendu sur les chantiers où la sélection du câble doit tenir compte du comportement au feu. Le marquage des conducteurs selon HD 308 S2 et l’identification par couleur participent aussi à une mise en œuvre plus lisible lors du tirage, du repérage et du raccordement.

Dimensions à anticiper pour la manutention, le tirage et le raccordement

Avec un diamètre extérieur approximatif de 41 mm et un poids d’environ 4810 kg/km, ce câble 4×95 mm² doit être choisi en tenant compte des conditions réelles de manutention sur site, du type de support, du passage dans les réservations et du matériel de raccordement prévu. Son rayon de courbure minimal est de 15 fois le diamètre, ce qui constitue un point essentiel pour préparer correctement le cheminement, limiter les contraintes lors de la pose et préserver la géométrie du câble.

Plages de température utiles pour une installation maîtrisée

Ce câble peut être posé dans une plage de température comprise entre 5 et 60 °C. En service statique, il est prévu pour fonctionner entre -15 et 60 °C. Ces valeurs sont importantes pour planifier les interventions, en particulier sur les chantiers extérieurs ou les environnements techniques où les conditions thermiques influencent directement la facilité de mise en œuvre. L’association XLPE pour l’isolation et PVC pour la gaine apporte ici une réponse cohérente pour les installations fixes de distribution d’énergie en 0,6/1 kV.
