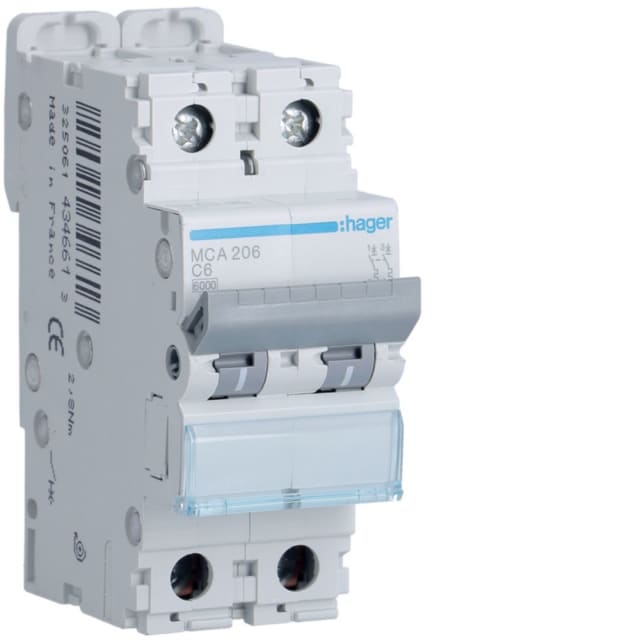

Disjoncteur bipolaire courbe C 6A 6kA 2 modules MCA206

Disjoncteur bipolaire 6A courbe C pour protection de deux pôles

Ce disjoncteur bipolaire courbe C 6A 6kA en 2 modules est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur deux pôles protégés. Son calibre 6 A convient aux circuits nécessitant une protection précise, tandis que la courbe C le rend adaptée aux usages courants avec appels de courant modérés au démarrage. Son format modulaire facilite l’intégration dans un tableau électrique en occupant seulement 2 modules.

Pouvoir de coupure adapté aux tableaux de distribution

Avec un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, ce disjoncteur répond aux besoins des installations de distribution modulaires où une protection efficace contre les défauts doit être maintenue. Les données techniques indiquent également un Icn de 10 kA à 230 V et un Icu pouvant atteindre 10 kA à 400 V selon IEC 60947-2, ce qui apporte une lecture claire de son positionnement pour les environnements résidentiels et tertiaires légers.

Configuration 2 pôles protégés pour une coupure nette

Ce modèle dispose de 2 pôles au total et de 2 pôles protégés, sans neutre à connexion dédiée. Cette configuration bipolaire permet de protéger et de sectionner simultanément deux conducteurs, ce qui est particulièrement recherché lorsque l’on souhaite une coupure franche sur les deux voies du circuit. Sa tension de dimensionnement de 400 V, son fonctionnement en courant alternatif et sa fréquence 50 à 60 Hz lui permettent de s’intégrer facilement dans de nombreux schémas de protection.

Encombrement compact et montage simple en tableau

Sa largeur de 2 unités de division et sa profondeur totale de 70 mm favorisent une implantation propre dans les coffrets et tableaux modulaires. Ce format compact aide à optimiser l’espace disponible tout en conservant une lecture claire de l’appareillage. Le produit accepte en outre l’ajout de dispositifs supplémentaires compatibles, un avantage pratique pour faire évoluer un ensemble de protection selon les besoins du chantier ou de la maintenance.

Raccordement souple pour différents types de conducteurs

Ce disjoncteur accepte des sections de conducteur monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement permet de couvrir de nombreuses configurations de câblage en distribution terminale. Pour l’installateur, cela se traduit par une mise en œuvre plus souple selon la nature des conducteurs présents dans le tableau, sans multiplier les adaptations inutiles.

Comportement électrique maîtrisé et bonne tenue en service

La classe de limitation énergétique 3 contribue à limiter les effets du courant de défaut en aval, un point important pour la protection des circuits et des équipements raccordés. La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV renforcent son adéquation aux environnements de distribution où la maîtrise des contraintes électriques est essentielle. Sa puissance dissipée de 2,68 W aide également à apprécier son intégration dans un ensemble modulaire bien dimensionné.

Utilisation en ambiance technique courante

Avec un indice de protection IP20, une catégorie de surtension 3 et une plage de température de fonctionnement de -25 à 70 °C, ce disjoncteur est pensé pour un usage en tableau dans des conditions d’exploitation techniques classiques. Son degré de pollution 2 correspond à une installation dans un environnement intérieur maîtrisé. Pour l’acheteur professionnel comme pour le tableautier, cela en fait un choix cohérent lorsqu’il faut protéger un circuit bipolaire 6 A avec un appareil modulaire compact, lisible et simple à intégrer.
