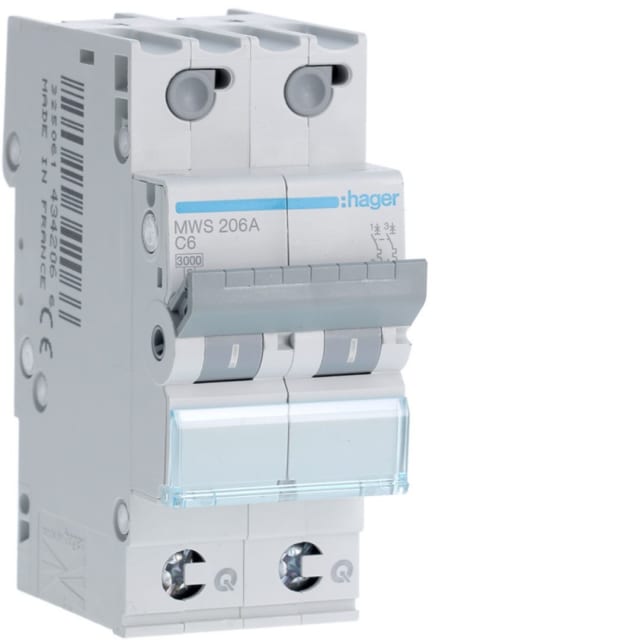

Disjoncteur bipolaire courbe C 6A 3kA quickconnect MWS206A

Disjoncteur bipolaire 6A courbe C pour la protection des circuits

Ce disjoncteur bipolaire courbe C 6A quickconnect est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans un tableau électrique modulaire. Avec ses 2 pôles protégés, il coupe simultanément les deux conducteurs du circuit concerné. Son calibre 6 A convient aux installations nécessitant une protection précise sur des départs de faible intensité, tout en conservant une intégration simple dans les tableaux au format modulaire.

Technologie quickconnect pour un câblage plus direct

La technologie quickconnect facilite le raccordement et accélère la mise en œuvre dans le coffret. Elle apporte un réel confort lors de l’installation, notamment sur les chantiers neufs, en rénovation ou lors du remplacement d’un appareillage modulaire existant. Ce modèle accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse pour le câblage selon la configuration du tableau.

Courbe C 6A adaptée aux usages modulaires courants

Avec une courbe de déclenchement C, ce disjoncteur bipolaire 6A est adapté aux circuits pouvant présenter un appel de courant modéré à la mise sous tension. Il se destine ainsi à de nombreuses applications en distribution modulaire, lorsque l’on recherche une protection cohérente avec les usages classiques en environnement résidentiel ou tertiaire léger. Son courant nominal de 6 A permet de cibler avec précision les départs à protéger sans surdimensionnement inutile.

Pouvoir de coupure et tenue électrique pour une protection maîtrisée

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, et d’un pouvoir de coupure Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces caractéristiques en font un disjoncteur modulaire cohérent pour la protection des circuits dans des ensembles de distribution compacts.

Format 2 modules pour intégration simple au tableau

Sa largeur de 2 modules permet une implantation nette sur rail dans les tableaux et coffrets de distribution. Avec une profondeur totale de 70 mm, il s’intègre facilement dans les enveloppes prévues pour l’appareillage modulaire standard. Ce format bipolaire est particulièrement utile lorsqu’une coupure simultanée sur deux pôles est recherchée, tout en gardant un encombrement maîtrisé dans le tableau.

Utilisation en environnement électrique intérieur

Ce disjoncteur présente un indice de protection IP20 et un degré de pollution 2, adaptés à une installation dans une enveloppe appropriée. Il peut fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce qui permet son emploi dans des conditions d’exploitation variées. Sa catégorie de surtension 3 et sa classe de limitation énergétique 3 apportent des éléments techniques importants pour le choix d’une protection modulaire adaptée à l’installation.

Un choix pertinent pour tableau, protection et distribution électrique

Ce disjoncteur modulaire bipolaire 2P 6A quickconnect répond aux besoins des professionnels et des installateurs recherchant un appareil compact, lisible et pratique à intégrer dans un tableau électrique. Il convient particulièrement aux projets de protection et de distribution électrique où l’on souhaite associer format modulaire, raccordement rapide, courbe C et calibre 6 A dans un seul appareil, pour une sélection claire et une mise en place efficace.
