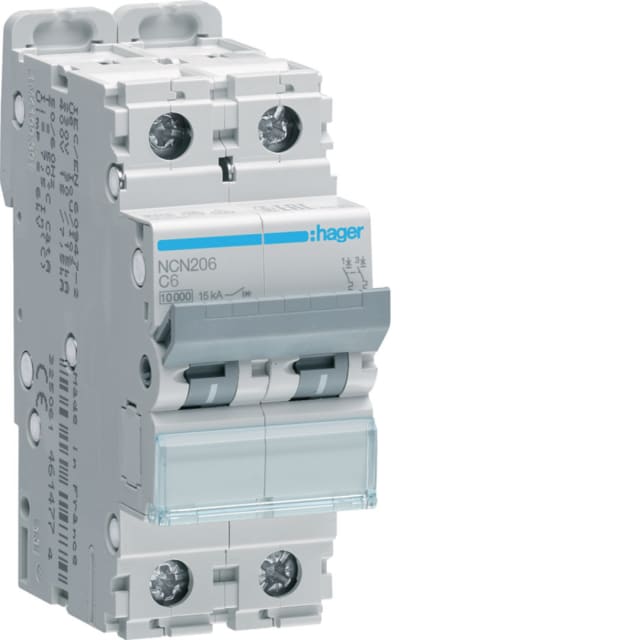

Disjoncteur bipolaire courbe C 6A 10kA 2 modules NCN206

Disjoncteur bipolaire 6A courbe C pour la protection des circuits

Ce disjoncteur bipolaire 6A courbe C est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Son calibre 6 A convient aux départs nécessitant une protection précise, tandis que la courbe C le rend adaptée aux circuits présentant un courant d’appel modéré au démarrage. En version 2 pôles protégés, il coupe simultanément les deux conducteurs associés pour une mise hors tension nette du circuit concerné.

Pouvoir de coupure élevé 10 kA pour tableaux exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898, ce disjoncteur modulaire répond aux installations où un niveau de coupure élevé est recherché. Il constitue une solution pertinente pour les tableaux de répartition nécessitant une protection modulaire capable de faire face à des contraintes importantes en cas de défaut. Sa classe de limitation énergétique 3 participe également à limiter l’énergie laissée passer lors d’un court-circuit.

Format 2 modules pour intégration simple sur rail DIN

Son encombrement de 2 modules facilite l’implantation dans un coffret ou un tableau électrique modulaire sans occuper d’espace inutile. Sa profondeur totale de 70 mm permet une intégration propre dans les enveloppes adaptées. Ce format bipolaire est particulièrement pratique lorsqu’une coupure simultanée sur deux pôles est requise, tout en conservant une lecture claire de l’architecture du tableau.

Caractéristiques électriques adaptées aux réseaux AC jusqu’à 400 V

Ce modèle fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V et une tension d’isolement Ui de 500 V. Sa tenue aux chocs de 6 kV et sa catégorie de surtension 3 en font un appareil adapté aux environnements de distribution électrique où la stabilité de la protection et la tenue électrique du matériel sont essentielles.

Raccordement souple pour différentes sections de conducteurs

Le disjoncteur accepte des conducteurs monofilaire de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement permet de l’intégrer facilement dans de nombreux schémas de câblage, aussi bien en rénovation qu’en équipement de tableau neuf. Le raccordement bipolaire protégé apporte une solution cohérente pour les circuits nécessitant une coupure et une protection sur les deux pôles.

Conçu pour les conditions d’exploitation courantes en tableau

Doté d’un indice de protection IP20, ce disjoncteur est destiné à une installation dans une enveloppe adaptée. Il peut fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce qui facilite son emploi dans de nombreux environnements techniques. Son degré de pollution 2 correspond à un usage courant en appareillage modulaire installé dans un tableau ou un coffret de distribution.

Un choix précis pour les besoins de protection en 2P 6A courbe C

Ce disjoncteur bipolaire courbe C 6A 10kA 2 modules répond aux besoins des professionnels et installateurs recherchant un appareil modulaire compact, avec deux pôles protégés, un bon niveau de coupure et une configuration claire pour le tableau électrique. Il convient particulièrement lorsque la sélection du bon calibre, la coupure bipolaire et la maîtrise de l’encombrement sont des critères déterminants dans le choix du matériel de protection.
