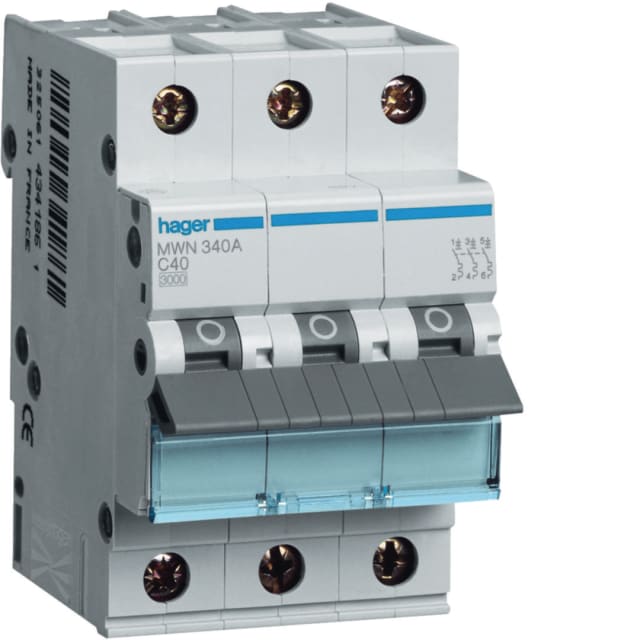

Disjoncteur tripolaire courbe C 40A 3kA 3 modules MWN340A

Disjoncteur tripolaire 40A pour la protection des circuits triphasés

Ce disjoncteur tripolaire courbe C 40A est conçu pour assurer la protection des circuits électriques triphasés contre les surcharges et les courts-circuits. Son calibre de 40 A le destine aux départs de puissance adaptés à cette intensité, tandis que sa configuration 3 pôles protège simultanément les trois phases. Son format modulaire en 3 modules facilite son intégration dans un tableau électrique pour des installations de distribution claires et compactes.

Courbe C adaptée aux usages électriques courants

La courbe de déclenchement C convient aux circuits présentant des appels de courant modérés à la mise sous tension. Elle est particulièrement adaptée aux applications courantes en environnement résidentiel, tertiaire ou technique lorsque l’on recherche une protection modulaire cohérente avec des charges telles que certains équipements d’alimentation, circuits de distribution et récepteurs à démarrage classique. Ce positionnement en fait un choix pertinent pour une protection efficace sans surdimensionner l’appareillage.

Pouvoir de coupure 3 kA et protection modulaire compacte

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V et à 400 V, avec un pouvoir de coupure Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il offre ainsi une protection adaptée aux installations compatibles avec ce niveau de coupure. Sa classe de limitation énergétique 3 contribue à limiter l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure maîtrise des contraintes subies par le circuit protégé.

Format 3 modules pour une implantation simple dans le tableau

Avec une largeur de 3 modules et une profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans les coffrets et tableaux de distribution modulaires. Son encombrement maîtrisé permet d’optimiser l’espace disponible tout en conservant une lecture claire de l’appareillage. Il convient aux montages nécessitant une protection triphasée dédiée sans ajout de neutre, ce produit étant en version 3 pôles protégés sans connexion de neutre.

Raccordement pratique pour différentes sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse lors de l’intégration dans une armoire ou un tableau, selon la nature du câblage en place. Pour l’installateur, cela permet d’adapter plus facilement le raccordement aux sections couramment rencontrées sur les départs triphasés protégés en 40 A.

Caractéristiques électriques adaptées à la distribution AC

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV confirment son usage dans les ensembles de distribution modulaire où une bonne tenue électrique est attendue. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un emploi dans des environnements d’installation électriques usuels.

Utilisation en tableau avec exigences d’environnement maîtrisées

Ce modèle présente un indice de protection IP20 et une plage de température de fonctionnement étendue de -25 à 70 °C, ce qui permet son emploi dans de nombreuses configurations de tableau sous conditions adaptées à l’appareillage modulaire. Sa puissance dissipée de 16,9 W est également une donnée utile pour l’étude thermique d’un coffret lorsque plusieurs protections sont regroupées. Pour une sélection juste, ce disjoncteur convient lorsqu’une protection tripolaire 40 A courbe C en 3 modules avec pouvoir de coupure 3 kA est précisément recherchée.
