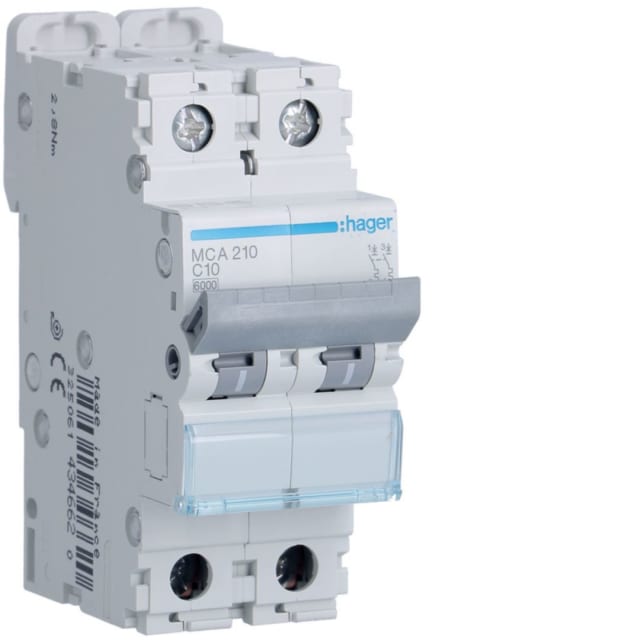

Disjoncteur phase neutre courbe C 10A 2P 6kA MCA210

Disjoncteur phase neutre 2P 10A courbe C pour la protection des circuits

Ce disjoncteur phase neutre courbe C 10A 2P 6kA est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits. Son calibre 10 A convient aux départs nécessitant une protection modulaire précise, avec une coupure simultanée sur 2 pôles. Son format 2 modules facilite son intégration dans un tableau électrique tout en conservant une implantation propre et lisible.

Courbe C 10A adaptée aux usages courants en installation modulaire

Avec sa courbe de déclenchement C, ce disjoncteur bipolaire est adapté aux circuits présentant des appels de courant modérés au démarrage. Il permet de protéger l’installation sans sensibilité excessive aux pointes momentanées, ce qui en fait un choix pertinent pour de nombreux usages en distribution électrique modulaire. Le calibre nominal de 10 A apporte une protection cohérente lorsque le dimensionnement du circuit l’exige.

Pouvoir de coupure 6 kA avec performances renforcées

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, avec également des valeurs élevées en Icn et Icu selon les conditions d’essai. Ce niveau de tenue permet d’envisager son utilisation dans des tableaux où une protection modulaire robuste est attendue face aux défauts de court-circuit. Sa classe de limitation énergétique 3 contribue aussi à réduire les effets thermiques et dynamiques liés aux défauts.

Configuration 2 pôles protégés pour coupure simultanée

Le disjoncteur protège 2 pôles et assure une coupure bipolaire dans un encombrement de 2 unités de division. Cette configuration est recherchée lorsque l’on souhaite une isolation simultanée des deux conducteurs protégés. La tension de dimensionnement de 400 V, la tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV complètent un ensemble technique adapté aux exigences des tableaux de protection et de distribution.

Raccordement pratique et intégration simple au tableau

Ce disjoncteur modulaire accepte des sections de conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui apporte une bonne souplesse au moment du câblage. Sa profondeur totale de 70 mm doit être prise en compte pour vérifier la compatibilité avec l’enveloppe ou le coffret. Des dispositifs supplémentaires peuvent être associés, ce qui permet de faire évoluer l’appareillage selon les besoins du tableau.

Caractéristiques d’exploitation pour environnement technique courant

Prévu pour une alimentation AC en 50 à 60 Hz, ce modèle fonctionne dans une plage de température ambiante étendue de -25 à +70 °C. Son indice de protection IP20 correspond à une mise en œuvre à l’intérieur d’un tableau ou d’un coffret adapté. Sa catégorie de surtension 3 et son degré de pollution 2 en font un appareillage conçu pour un environnement électrique maîtrisé et une installation modulaire correctement intégrée.

Un choix pertinent pour tableaux, protections et distribution électrique

Ce disjoncteur phase neutre courbe C 10A 2P 6kA répond aux besoins des professionnels et installateurs recherchant un appareillage modulaire clair à sélectionner et simple à intégrer dans une distribution électrique. Son équilibre entre calibre 10 A, coupure bipolaire, format 2 modules et capacité de coupure en fait une solution adaptée aux tableaux de protection où la lisibilité du matériel et la cohérence technique du départ sont essentielles.
