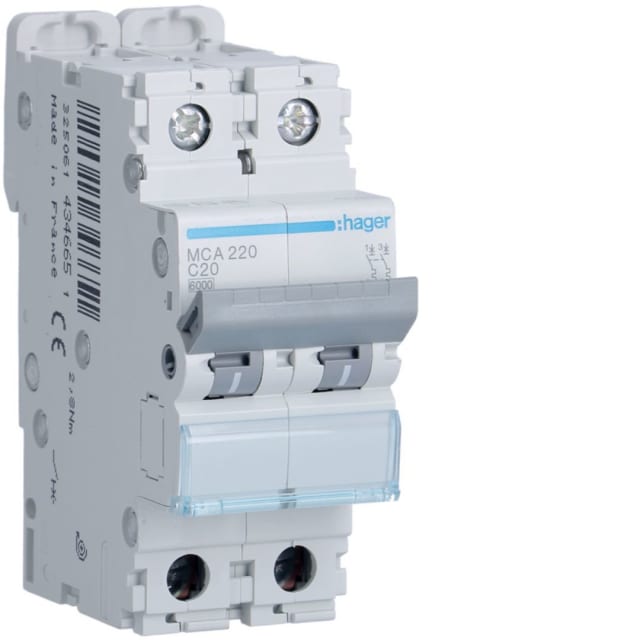

Disjoncteur bipolaire courbe C 20A 6kA MCA220

Disjoncteur bipolaire 20 A pour la protection des circuits en courant alternatif

Ce disjoncteur bipolaire courbe C 20A 6kA est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans un tableau électrique modulaire. Avec ses 2 pôles protégés, il coupe simultanément les deux conducteurs du circuit concerné. Son calibre 20 A convient aux lignes nécessitant une protection adaptée à cette intensité, dans des installations en courant alternatif 50 à 60 Hz.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C permet d’absorber les appels de courant de démarrage modérés sans coupure intempestive, tout en assurant une protection efficace en cas de défaut. Elle est particulièrement indiquée pour de nombreux circuits d’usage courant, notamment lorsque l’installation alimente des équipements pouvant présenter un pic au démarrage. Ce positionnement en fait un choix pertinent pour combiner continuité d’usage et protection du circuit.

Pouvoir de coupure 6 kA à 400 V pour une protection modulaire performante

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, avec également 10 kA à 230 V. Ces caractéristiques permettent son intégration dans des tableaux où l’on recherche un disjoncteur modulaire capable d’interrompre un courant de défaut important dans de bonnes conditions. Sa classe de limitation énergétique 3 contribue aussi à limiter les effets thermiques et dynamiques liés aux courts-circuits sur l’installation.

Format 2 modules pratique pour tableau électrique modulaire

Avec une largeur de 2 unités de division et une profondeur totale de 70 mm, ce disjoncteur bipolaire s’intègre facilement dans les coffrets et tableaux de distribution modulaires. Son format compact facilite l’organisation des rangées et convient aussi bien aux créations de tableaux qu’aux extensions ou remplacements. Cette compacité est appréciable lorsque l’espace disponible doit être optimisé sans compromis sur la protection.

Raccordement souple ou rigide pour une installation plus polyvalente

Le raccordement accepte des conducteurs monofiliaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage étendue offre une bonne souplesse de mise en œuvre selon la configuration du tableau et la nature des conducteurs utilisés. Le produit est prévu pour des installations en tension assignée 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, ce qui apporte une lecture claire de son niveau d’aptitude électrique.

Protection modulaire pensée pour l’environnement du tableau

Ce disjoncteur présente un indice de protection IP20 et une catégorie de surtension 3, avec un degré de pollution 2. Ces données correspondent à un usage dans l’environnement normal d’un tableau électrique, où l’appareil est destiné à être intégré dans une enveloppe adaptée. Il fonctionne sur une plage de température ambiante de -25 à 70 °C, ce qui permet son emploi dans des conditions d’exploitation étendues selon les contraintes du local technique ou du coffret.

Solution bipolaire évolutive avec possibilité d’ajouter des auxiliaires

Ce disjoncteur 2P 20A accepte des dispositifs supplémentaires, ce qui permet de faire évoluer l’appareillage selon les besoins du tableau. Cette compatibilité est utile lorsqu’une signalisation, un contact auxiliaire ou une adaptation fonctionnelle est prévue dans l’architecture de protection. Pour l’installateur comme pour l’exploitant, c’est un avantage concret pour conserver une distribution lisible, cohérente et évolutive autour d’un disjoncteur modulaire courbe C 20A 6kA.
