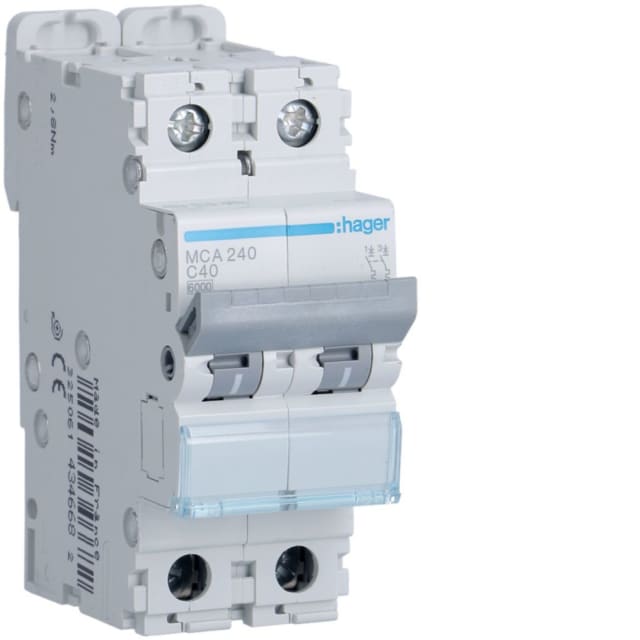

Disjoncteur bipolaire courbe C 40A 6kA MCA240

Disjoncteur bipolaire 40A conçu pour la protection des circuits AC

Ce disjoncteur bipolaire courbe C 40A 6kA est destiné à la protection des circuits contre les surcharges et les courts-circuits en courant alternatif. Sa configuration 2 pôles avec 2 pôles protégés permet une coupure simultanée adaptée aux installations nécessitant une protection bipolaire claire et compacte. Avec un courant nominal de 40 A et une tension de dimensionnement de 400 V, il convient aux tableaux électriques où l’on recherche un appareil modulaire capable de gérer des intensités soutenues tout en conservant un encombrement réduit.

Courbe C adaptée aux circuits avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les lignes alimentant des équipements présentant des pointes de courant au démarrage, tout en conservant une protection efficace en usage courant. Elle apporte un bon équilibre entre continuité d’exploitation et sécurité de déclenchement. Ce positionnement la rend pertinente pour de nombreux circuits terminaux en environnement résidentiel, tertiaire ou technique, lorsque le calibre 40 A correspond au dimensionnement de l’installation.

Format 2 modules pour une intégration simple dans le tableau

Avec une largeur de 2 unités de division et une profondeur totale de 70 mm, ce disjoncteur modulaire s’intègre facilement dans les coffrets et tableaux de distribution. Son format compact facilite l’organisation du rail et laisse plus de souplesse pour composer un tableau propre et lisible. Le montage encastré est possible selon la configuration de l’installation, ce qui en fait une solution pratique pour les ensembles de protection où l’optimisation de place reste importante.

Pouvoir de coupure et endurance électrique pour une protection maîtrisée

Ce modèle affiche un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898 et 10 kA à 230 V, avec également des valeurs Icu élevées selon IEC 60947-2. En pratique, ces caractéristiques permettent de répondre aux contraintes des installations où la tenue face aux défauts doit être cohérente avec le niveau de court-circuit présumé. Sa classe de limitation énergétique 3 contribue aussi à mieux contenir l’énergie laissée passer en cas de défaut, ce qui participe à la protection des conducteurs et des équipements en aval.

Raccordement polyvalent pour conducteurs rigides et souples

Le disjoncteur accepte des sections de conducteurs monofiliaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement offre une vraie souplesse sur chantier comme en rénovation de tableau, en permettant de s’adapter à différents schémas de câblage et niveaux de section. Pour l’installateur, c’est un point important afin de conserver une mise en œuvre nette et compatible avec les besoins réels du circuit protégé.

Caractéristiques électriques adaptées aux environnements techniques courants

Prévu pour une alimentation AC en 50 à 60 Hz, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation en tableau dans des conditions d’exploitation habituelles. L’indice de protection IP20 répond à un usage à l’intérieur d’une enveloppe adaptée, conformément aux pratiques de distribution modulaire.

Conçu pour fonctionner dans une large plage de température

Ce disjoncteur bipolaire 40A peut fonctionner dans une plage de température ambiante étendue, de -25 à 70 °C. Cette amplitude permet son intégration dans des environnements techniques variés, y compris lorsque les conditions thermiques sont plus exigeantes que dans un local standard. Sa puissance dissipée de 6,7 W est également un point à considérer pour le dimensionnement global du tableau, en particulier dans les ensembles compacts ou fortement équipés.

Un choix pertinent pour les tableaux de protection et de distribution

Pour une installation nécessitant un disjoncteur bipolaire courbe C 40A au format 2 modules, ce modèle réunit les caractéristiques attendues pour une protection modulaire claire, lisible et efficace. Il convient particulièrement aux tableaux de protections et de distribution recherchant un appareil 2P avec coupure simultanée, capacité de coupure adaptée et compatibilité avec des accessoires complémentaires. Son positionnement technique en fait une solution cohérente pour compléter un tableau électrique avec un disjoncteur modulaire calibré pour les circuits de puissance intermédiaire.
