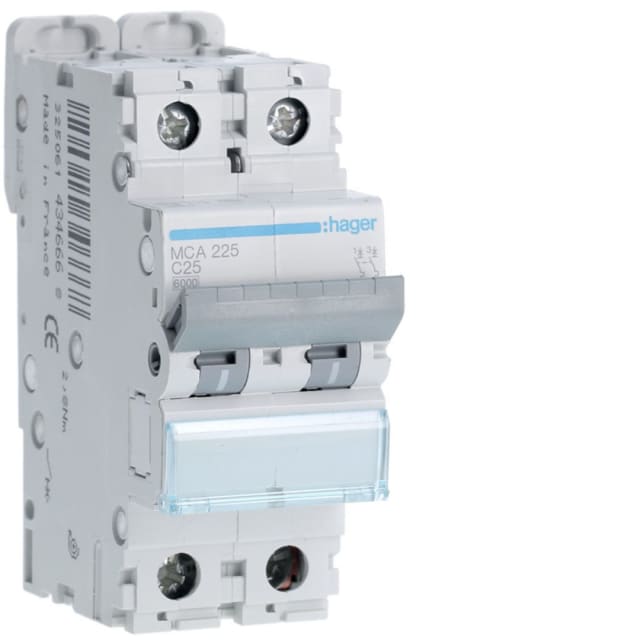

Disjoncteur bipolaire courbe C 25A 6kA 2 modules MCA225

Disjoncteur bipolaire 25A courbe C pour la protection des circuits en tableau

Ce disjoncteur bipolaire courbe C 25A au format 2 modules est conçu pour assurer la protection contre les surcharges et les courts-circuits sur les circuits électriques alimentés en courant alternatif. Sa configuration 2 pôles avec 2 pôles protégés permet une coupure simultanée des deux conducteurs, avec un calibre nominal de 25 A adapté à de nombreuses applications en distribution modulaire. Son format compact facilite son intégration dans les coffrets et tableaux où l’optimisation de l’encombrement reste essentielle.

Pouvoir de coupure 6 kA et comportement de déclenchement adapté aux usages courants

Avec un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898 et une courbe de déclenchement C, ce disjoncteur convient aux circuits pouvant présenter des pointes de courant au démarrage, comme certains équipements, petits moteurs ou charges mixtes. La courbe C offre un bon équilibre entre protection et continuité d’exploitation sur les installations tertiaires et techniques. Les valeurs de coupure communiquées en IEC 60947-2 renforcent également son intérêt dans des environnements exigeant une lecture technique complète du produit.

Format 2 modules pour une intégration propre dans les tableaux modulaires

Sa largeur de 2 unités de division permet une implantation claire sur rail DIN dans les tableaux de répartition. La profondeur totale de 70 mm favorise une installation compatible avec de nombreux coffrets modulaires, tout en gardant une bonne accessibilité au câblage. Ce format est particulièrement apprécié lorsque plusieurs protections doivent cohabiter dans un espace maîtrisé, sans sacrifier la lisibilité du tableau ni l’organisation des départs.

Raccordement pratique pour conducteurs rigides et souples

Ce modèle accepte des sections de conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement permet de couvrir efficacement les besoins fréquents en distribution électrique, que ce soit en rénovation, en extension de tableau ou sur installation neuve. L’appareillage convient ainsi à des configurations de câblage variées, avec une souplesse utile lors du choix des sections en fonction du calibre, de la longueur de ligne et des contraintes de pose.

Caractéristiques électriques utiles pour la tenue de l’installation

La tension de dimensionnement de 400 V, la tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV participent à une protection cohérente dans les ensembles de distribution modernes. La classe de limitation énergétique 3 constitue un point important pour réduire l’énergie laissée passer en cas de défaut, ce qui contribue à mieux préserver les circuits en aval. Le fonctionnement en 50 à 60 Hz et en tension AC le rend adapté aux usages classiques en appareillage modulaire.

Conçu pour les environnements techniques et les montages en coffret

Ce disjoncteur dispose d’un indice de protection IP20 et d’une catégorie de surtension 3, avec un degré de pollution 2. Il peut être utilisé dans des ensembles de distribution où les conditions d’exploitation demandent un appareillage modulaire précis et bien dimensionné. La plage de température de fonctionnement étendue de -25 à 70 °C apporte une marge appréciable pour les locaux techniques, zones de service ou environnements soumis à des variations thermiques marquées.

Un choix pertinent pour les circuits nécessitant une coupure bipolaire en 25A

Pour un besoin de protection modulaire 2P en 25A, ce disjoncteur bipolaire courbe C 6kA représente une solution claire pour les professionnels recherchant un appareillage de tableau compact, lisible et techniquement bien positionné. L’absence de neutre à connexion dédiée doit être prise en compte au moment du choix, afin de vérifier la parfaite adéquation avec l’architecture du circuit à protéger. C’est un produit adapté aux installations où la coupure bipolaire, le calibre 25 A et le format 2 modules constituent les critères déterminants.
