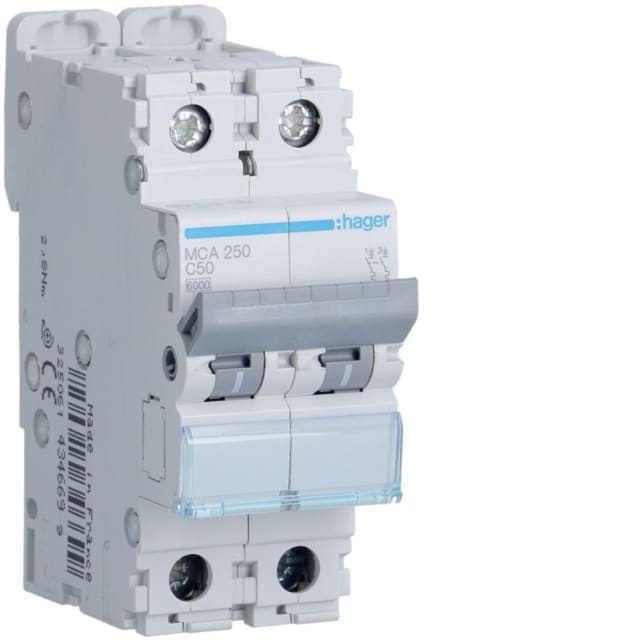

Disjoncteur bipolaire 50A pour la protection des circuits en 2 pôles

Ce disjoncteur bipolaire courbe C 50A 6kA en 2 modules est conçu pour protéger efficacement les circuits électriques contre les surcharges et les courts-circuits. Sa configuration 2P permet la coupure simultanée des deux pôles protégés, ce qui en fait une solution adaptée aux installations nécessitant une protection bipolaire compacte dans un tableau modulaire.

Courbe C 50A : adaptée aux circuits avec appels de courant modérés

Avec un calibre de 50 A et une courbe de déclenchement C, ce disjoncteur convient aux circuits pouvant présenter des pointes de courant au démarrage, tout en assurant une protection précise de la ligne. Ce profil de déclenchement est particulièrement pertinent lorsque l’on recherche un bon équilibre entre continuité d’exploitation et protection contre les défauts électriques.

Pouvoir de coupure 6 kA à 400 V pour une intégration en tableau modulaire

Ce modèle offre un pouvoir de coupure assigné Icn de 6 kA à 400 V selon EN 60898, ainsi que 10 kA à 230 V. Il dispose également d’un pouvoir de coupure Icu atteignant 10 kA à 400 V et 20 kA à 230 V selon IEC 60947-2. Ces caractéristiques techniques permettent de l’intégrer dans des ensembles de distribution où un niveau de protection élevé est requis, tout en conservant un format modulaire de seulement 2 pas.

Format 2 modules compact et raccordement pratique

Sa largeur de 2 modules facilite l’organisation du tableau et permet d’optimiser l’espace disponible sur rail DIN. Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et multifilaires de 1 à 25 mm², ce qui simplifie son adaptation à différentes sections de câbles selon la conception de l’installation. Sa profondeur totale de 70 mm favorise une implantation cohérente dans les coffrets modulaires courants.

Caractéristiques électriques conçues pour les environnements AC

Ce disjoncteur est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son intérêt dans les tableaux de protection et de distribution exposés aux contraintes électriques usuelles. La classe de limitation énergétique 3 contribue également à limiter les effets thermiques et dynamiques en cas de défaut.

Utilisation en coffret avec exigences techniques maîtrisées

Ce modèle présente un indice de protection IP20, une catégorie de surtension 3 et un degré de pollution 2. Il peut fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce qui le rend adapté à de nombreuses configurations d’installation. L’absence de neutre connecté et la protection sur 2 pôles doivent être prises en compte pour sélectionner la bonne référence selon l’architecture du circuit à protéger.

Un choix pertinent pour tableaux, protections et distribution électrique

Ce disjoncteur modulaire bipolaire 50A est une solution claire pour les professionnels et installateurs recherchant une protection 2P courbe C à fort calibre dans un encombrement réduit. Il convient particulièrement aux applications de distribution électrique où la lisibilité du tableau, la compacité et la cohérence des caractéristiques de protection sont des critères décisifs pour le bon choix de l’appareillage.
