Disjoncteur tripolaire courbe C 25A 6kA 3 modules MCA325

Disjoncteur tripolaire 25A courbe C pour protection des départs triphasés

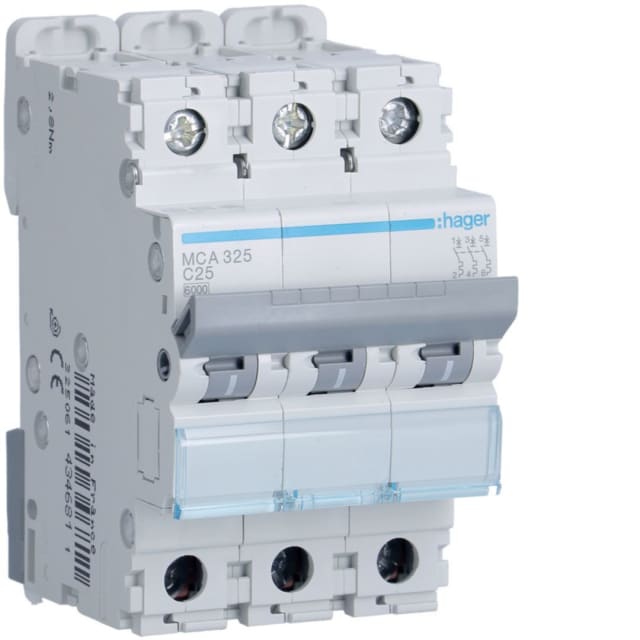

Ce disjoncteur tripolaire courbe C 25A en 3 modules est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits dans les tableaux de distribution. Son calibre de 25 A convient aux départs nécessitant une protection modulaire compacte, avec une réponse adaptée aux usages courants en distribution électrique AC.

Pouvoir de coupure 6 kA à 400 V et tenue renforcée en environnement de tableau

Le produit dispose d’un pouvoir de coupure assigné Icn de 6 kA à 400 V selon EN 60898, avec également 10 kA à 230 V. Sa tenue en court-circuit est complétée par un Icu de 10 kA à 400 V selon IEC 60947-2 et de 20 kA à 230 V. Cette configuration permet de l’intégrer sur des installations où la coordination des protections et la robustesse de coupure sont des critères déterminants.

Courbe C adaptée aux charges usuelles avec appels de courant modérés

Grâce à sa courbe de déclenchement C, ce disjoncteur est particulièrement adapté à la protection de circuits alimentant des équipements présentant un courant d’appel modéré. Il constitue un choix pertinent pour de nombreux départs triphasés en coffret ou tableau, en apportant un bon équilibre entre continuité d’exploitation et protection du circuit.

Format 3 modules pratique pour les tableaux électriques compacts

Avec une largeur de 3 modules et une profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans les enveloppes modulaires standards. Sa conception tripolaire protège les 3 pôles sans neutre raccordé, ce qui le rend adapté aux circuits triphasés dédiés. Ce format facilite l’organisation du tableau et l’optimisation de l’espace disponible sur rail.

Raccordement souple avec large plage de sections acceptées

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette capacité de raccordement permet de couvrir un large éventail de configurations de câblage en distribution terminale ou intermédiaire. Pour l’installateur, cela apporte davantage de flexibilité lors du choix des sections en fonction de l’intensité, du mode de pose et de l’architecture du tableau.

Caractéristiques électriques pensées pour la distribution AC

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV contribuent à une utilisation cohérente dans les ensembles de protection et de distribution. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise des effets d’un défaut sur l’installation.

Protection modulaire compatible avec ajout d’auxiliaires

Le produit accepte des dispositifs supplémentaires, ce qui permet d’envisager l’ajout d’accessoires complémentaires selon les besoins du tableau. Son indice de protection IP20 sur l’appareil et son fonctionnement sur une plage de température ambiante de -25 à 70 °C le destinent à une intégration en environnement technique maîtrisé, avec une utilisation adaptée aux exigences habituelles des tableaux électriques.
