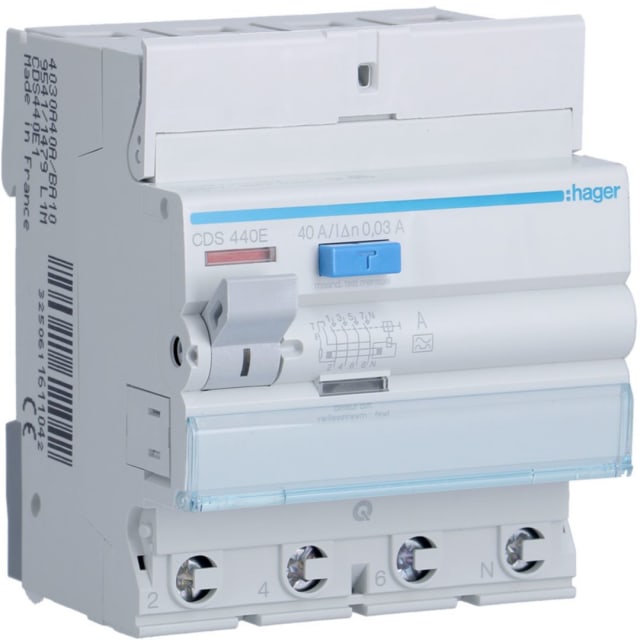

Interrupteur différentiel type A 4P 40A 30mA pour protection des personnes et des circuits

Cet interrupteur différentiel type A 4 pôles 40 A 30 mA est conçu pour assurer une coupure rapide en cas de défaut d’isolement. Sa sensibilité de 30 mA en fait un appareil adapté à la protection des personnes, tandis que son calibre 40 A permet son intégration dans des tableaux de distribution alimentant plusieurs circuits. En version tétrapolaire, il convient aux installations nécessitant la coupure simultanée de quatre pôles, avec une tension de dimensionnement de 400 V.

Détection type A adaptée aux usages électriques courants

Le type A permet la détection des courants différentiels alternatifs et des courants continus pulsés. Ce point est particulièrement important pour les circuits alimentant des équipements pouvant générer ce type de défaut, afin d’obtenir une protection différentielle cohérente avec les usages modernes. Cet interrupteur différentiel constitue ainsi une solution pertinente pour les tableaux où la nature des charges impose un niveau de détection plus adapté qu’un appareil limité aux défauts purement alternatifs.

Format 4 modules avec montage sur rail DIN

Avec une largeur de 4 unités de division, ce modèle s’intègre proprement dans un coffret modulaire sans mobiliser plus d’espace que nécessaire. Son montage sur barre DIN facilite la mise en place dans les tableaux de répartition et s’accorde avec les architectures standardisées de distribution. La profondeur totale de 70 mm contribue à une intégration maîtrisée dans les enveloppes prévues pour l’appareillage modulaire.

Raccordement Quick Connect pour une installation plus pratique

Cette version Quick Connect est pensée pour simplifier le raccordement dans le tableau, en particulier lors de l’association avec l’appareillage modulaire compatible. Ce principe de connexion participe à une mise en oeuvre plus nette et plus efficace dans les opérations d’assemblage ou de maintenance. L’appareil accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une bonne souplesse de câblage selon la configuration du tableau.

Caractéristiques électriques utiles pour un tableau de distribution exigeant

Ce modèle présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 4 kV et une résistance au court-circuit de 6 kA. Sa résistance aux courants de choc de 0,25 kA apporte un niveau de tenue adapté aux contraintes rencontrées dans un environnement de distribution modulaire. Fonctionnant en 50 Hz, avec une puissance dissipée de 6,5 W, il répond aux attentes d’un interrupteur différentiel destiné à une protection stable et lisible dans un tableau électrique.

Conception modulaire avec possibilités d’accessoires complémentaires

L’appareil peut recevoir des dispositifs supplémentaires, ce qui permet de l’intégrer dans des configurations de tableau nécessitant des fonctions complémentaires. La présence d’un dispositif de verrouillage renforce la maîtrise de l’exploitation lorsque la consignation ou la sécurisation de la manoeuvre fait partie des besoins du chantier ou de la maintenance. Cette conception modulaire est appréciable pour faire évoluer un tableau sans changer l’architecture principale.

Un choix cohérent pour les tableaux électriques en environnement intérieur

Avec un indice de protection IP20, un degré de pollution 2 et une plage de fonctionnement de -25 à +40 °C, cet interrupteur différentiel est destiné à une installation en environnement intérieur approprié, au sein d’un coffret ou d’une armoire. Son format tétrapolaire, sa sensibilité 30 mA, son calibre 40 A et sa technologie type A en font un composant de protection particulièrement adapté aux tableaux de distribution recherchant une protection différentielle claire, moderne et facile à intégrer.
