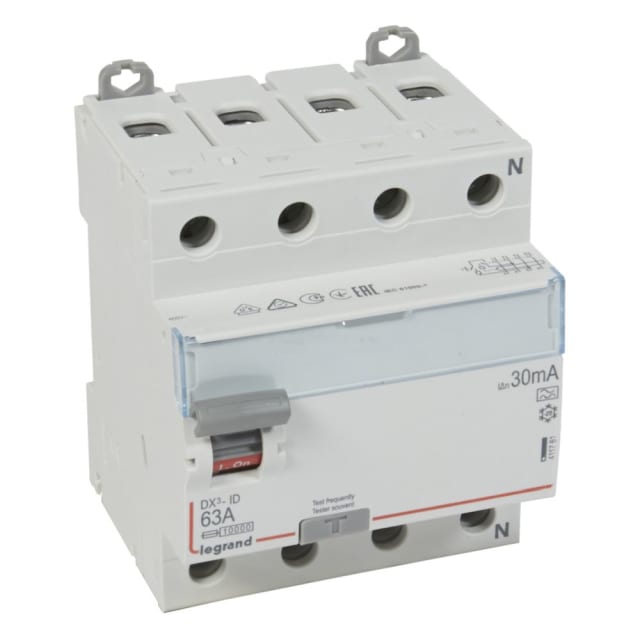

Interrupteur différentiel tétrapolaire 63 A 30 mA pour protection des personnes et des circuits

Cet interrupteur différentiel type A 4P 30 mA 63 A de la gamme DX³ est conçu pour surveiller les défauts d’isolement et couper rapidement l’alimentation en cas de courant de fuite. Son calibre 63 A permet son intégration dans des tableaux de distribution demandant une intensité nominale élevée, tandis que sa sensibilité 30 mA convient à la protection complémentaire des personnes. En version tétrapolaire, il s’adapte aux installations nécessitant la coupure simultanée de plusieurs conducteurs sur réseaux 400 V.

Type A : adapté aux usages avec composantes continues

Le type A permet la détection des courants différentiels alternatifs ainsi que des courants différentiels pulsés. Il est donc pertinent pour les circuits alimentant des équipements susceptibles de générer ce type de défaut, notamment certains appareils électroniques, électroménagers ou alimentations spécifiques. Ce positionnement technique en fait un choix cohérent pour un tableau nécessitant une protection différentielle plus adaptée qu’un simple type AC.

Format 4 modules pratique pour l’intégration en coffret

Avec une largeur de 4 modules et un montage sur barre DIN, cet interrupteur différentiel s’intègre facilement dans les coffrets et tableaux électriques modulaires. Son encombrement maîtrisé simplifie l’organisation de la rangée et facilite la lecture de l’appareillage lors de l’installation ou de la maintenance. Sa profondeur totale de 44 mm favorise également une implantation propre dans les enveloppes adaptées.

Pouvoir de tenue adapté à une distribution modulaire exigeante

Ce modèle est prévu pour une tension assignée de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa résistance au court-circuit Icw de 10 kA et sa résistance aux courants de choc de 0,25 kA apportent des caractéristiques cohérentes pour une utilisation en tableau de distribution modulaire. L’ensemble contribue à une protection différentielle adaptée aux environnements techniques où la stabilité de fonctionnement et la bonne coordination des appareillages sont recherchées.

Raccordement souple pour conducteurs rigides et souples

L’appareil accepte des sections de conducteurs monofilares de 0,75 à 50 mm² et des conducteurs multifilaires de 0,75 à 35 mm². Cette plage de raccordement facilite le travail lors de la mise en œuvre dans des tableaux neufs, des extensions ou des remplacements d’appareillage. La présence d’un dispositif de verrouillage apporte un avantage supplémentaire pour sécuriser l’intervention et limiter les manipulations non souhaitées.

Conçu pour un usage en tableau avec environnement maîtrisé

Sa classe de protection IP20 correspond à un usage en intérieur, dans une enveloppe ou un coffret prévu pour recevoir des appareillages modulaires. Il fonctionne dans une plage de température ambiante de -25 à 60 °C et avec un degré de pollution 2, ce qui convient aux conditions habituelles de mise en œuvre en environnement électrique protégé. Sa fréquence nominale de 50 Hz et son alimentation en tension AC s’inscrivent dans les usages standards de la distribution modulaire.

Un choix pertinent pour compléter une architecture DX³

Issu de la série DX³, cet interrupteur différentiel s’intègre naturellement dans un ensemble d’appareillages modulaires de même famille. Il peut recevoir des dispositifs supplémentaires compatibles, ce qui facilite la construction d’un tableau homogène et fonctionnel selon les besoins du chantier. Pour l’installateur comme pour l’acheteur averti, ce format 4 pôles 30 mA 63 A type A constitue une solution claire pour protéger efficacement une ligne ou un groupe de circuits dans une distribution modulaire structurée.
