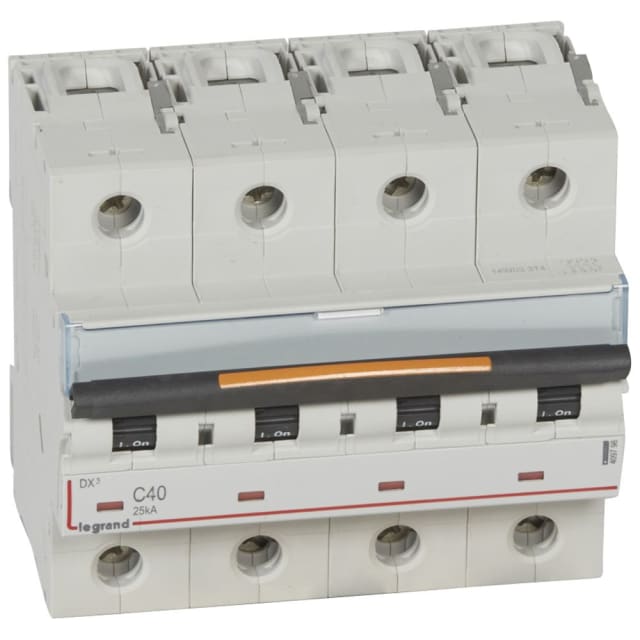

Disjoncteur tétrapolaire courbe C 40A 25kA 409798

Disjoncteur tétrapolaire 40 A pour la protection des départs en 400 V

Ce disjoncteur tétrapolaire courbe C 40 A de la gamme DX³ est conçu pour la protection des circuits de distribution en tableau électrique. Sa configuration 4 pôles avec neutre raccordable permet de traiter les départs triphasés avec neutre, tout en conservant un format modulaire adapté aux coffrets et tableaux de répartition. Avec une tension de dimensionnement de 400 V et un encombrement de 6 modules, il répond aux besoins des installations où la compacité et la lisibilité du tableau comptent autant que la protection.

Pouvoir de coupure élevé pour les installations à forte exigence

Son pouvoir de coupure atteint 25 kA, aussi bien selon EN 60898 à 230 V et 400 V que selon IEC 60947-2 à 400 V, avec 50 kA à 230 V selon IEC 60947-2. Ce niveau de performance le destine aux environnements où le niveau de court-circuit présumé impose un appareil de protection renforcé. Il convient ainsi à la protection de départs nécessitant un disjoncteur modulaire capable d’absorber des défauts importants tout en restant compatible avec une architecture de tableau standard.

Courbe C 40 A : un choix pertinent pour les usages courants et techniques

Avec un courant nominal de 40 A et une courbe de déclenchement C, ce disjoncteur est adapté à la protection de circuits présentant des appels de courant modérés au démarrage. La courbe C convient notamment aux lignes alimentant des charges usuelles en distribution électrique, avec un seuil de déclenchement magnétique adapté aux usages techniques courants. Cela en fait une solution cohérente pour de nombreux départs triphasés en résidentiel étendu, petit tertiaire, atelier ou locaux techniques, lorsque le calibrage à 40 A est requis.

Raccordement pratique en tableau avec bornes à vis et sections étendues

Prévu pour un câblage traditionnel, l’appareil accepte des conducteurs monofilares de 1,5 à 50 mm² et des conducteurs multifilaires de 1,5 à 35 mm². Cette plage de raccordement facilite son intégration sur des départs de puissance variée, sans multiplier les adaptations. Son montage sur tableau avec arrivée haute et départ bas s’inscrit dans les pratiques courantes de distribution, tandis que la profondeur totale de 47 mm aide à préserver une implantation propre dans les enveloppes modulaires.

Protection modulaire complète sur 4 pôles

Ce modèle protège 4 pôles et intègre un neutre à connexion, ce qui le rend particulièrement adapté aux circuits tétrapolaires nécessitant une coupure homogène sur l’ensemble des conducteurs concernés. Pour l’installateur comme pour l’exploitant, cela simplifie la sélection sur les départs triphasés + neutre et contribue à une architecture de protection claire dans le tableau. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Compatibilité avec les accessoires et évolutivité de la gamme DX³

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ainsi que les auxiliaires et accessoires compatibles de la gamme DX³. Cette évolutivité est un vrai atout dans les tableaux appelés à intégrer des fonctions de signalisation, de commande ou d’adaptation de protection au fil du temps. Il accepte également l’association avec des équipements complémentaires de la même gamme, ce qui facilite la cohérence d’ensemble lors de la conception ou de l’extension d’une distribution modulaire.

Caractéristiques d’usage adaptées aux environnements techniques

Fonctionnant en courant alternatif 50 à 60 Hz, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Son indice de protection IP20 protège contre le contact avec les doigts lorsque l’appareil est câblé, et sa catégorie de surtension 3 le destine à un usage en distribution. Sa plage de température de fonctionnement de -25 à 70 °C permet son emploi dans des conditions d’exploitation étendues, y compris dans des locaux techniques soumis à des variations thermiques marquées.
