Disjoncteur tétrapolaire courbe C 20A 25kA 400V 409795

Disjoncteur tétrapolaire 20A pour protection des départs en 400V

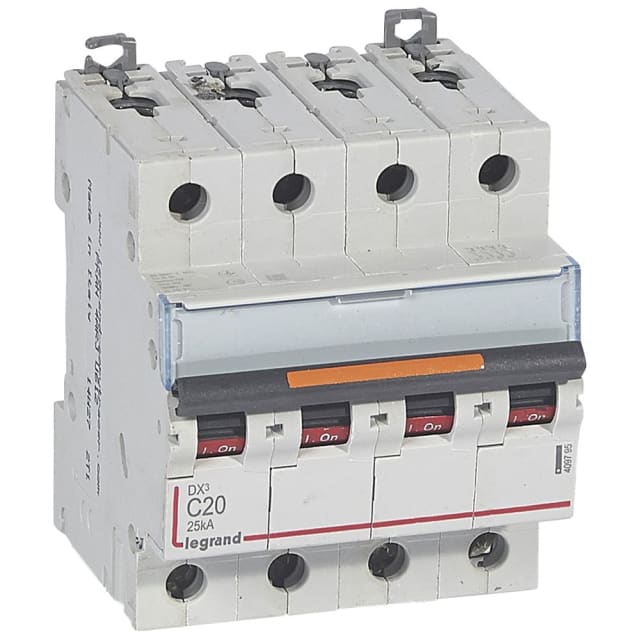

Ce disjoncteur modulaire tétrapolaire courbe C 20A de la gamme DX³ est conçu pour la protection des circuits en 400V AC. Son format 4P avec 4 pôles protégés permet de couper simultanément l’ensemble des conducteurs concernés, avec neutre raccordable, pour une intégration adaptée aux tableaux de distribution où la continuité et la sélectivité de la protection doivent être bien maîtrisées. Son calibre 20A convient aux départs triphasés ou tétrapolaires nécessitant une protection magnétothermique précise et stable.

Pouvoir de coupure 25 kA pour environnements à forte contrainte

Avec un pouvoir de coupure assigné de 25 kA à 400V, ce disjoncteur répond aux installations où le niveau de courant de court-circuit exige un appareil de protection renforcé. Cette capacité, conforme aux valeurs indiquées selon EN 60898 et IEC 60947-2, en fait une solution pertinente pour les tableaux techniques, armoires de distribution et départs de puissance où un appareil standard de plus faible coupure ne serait pas adapté. La classe de limitation énergétique 3 contribue également à réduire les effets thermiques et dynamiques d’un défaut.

Courbe C 20A pour charges usuelles avec appel de courant modéré

La courbe de déclenchement C est particulièrement indiquée pour les circuits alimentant des équipements présentant un courant d’appel modéré au démarrage. Elle convient ainsi aux usages courants en distribution électrique, notamment pour des lignes alimentant moteurs de petite puissance, équipements techniques, appareillages ou circuits mixtes nécessitant un bon compromis entre protection contre les surcharges et tolérance au démarrage. Le calibre 20A permet de protéger efficacement le départ sans surdimensionnement inutile.

Format 4 modules pour intégration propre dans le tableau

Ce modèle occupe 4 unités de division, ce qui facilite son implantation dans les coffrets et tableaux modulaires tout en conservant une lecture claire de la distribution. La conception prévue pour arrivée haute et départ bas par bornes à vis simplifie le repérage et l’organisation du câblage. Il est compatible avec un peigne tétrapolaire HX³ ou avec un câblage traditionnel, ce qui apporte de la souplesse lors d’une création de tableau, d’une extension ou d’un remplacement sur une installation existante.

Raccordement pratique et large plage de sections admissibles

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette amplitude permet d’adapter l’appareil à différentes configurations de câblage selon la section du départ et les contraintes du tableau. Les bornes à vis conviennent aux montages soignés en distribution modulaire, tandis que la protection IP20 des bornes limite le contact direct une fois l’appareil câblé. Sa profondeur totale de 44 mm favorise en outre une mise en place maîtrisée dans de nombreux coffrets.

Caractéristiques électriques adaptées à la distribution modulaire exigeante

Ce disjoncteur fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 3 le destinent à une utilisation dans des environnements de distribution électrique demandant une protection cohérente avec les contraintes habituelles des tableaux. Sa puissance dissipée de 1,7 W contribue à maîtriser l’échauffement dans les enveloppes où plusieurs appareils modulaires sont regroupés.

Solution évolutive pour tableau avec accessoires de la gamme DX³

Ce disjoncteur DX³ peut recevoir des dispositifs supplémentaires et s’intégrer dans une logique de tableau évolutif. Il accepte notamment les auxiliaires, commandes motorisées, accessoires de la gamme et blocs différentiels adaptables, ce qui permet de faire évoluer la protection ou les fonctions de signalisation et de commande sans changer la base de l’appareil. Pour le professionnel comme pour l’intégrateur de tableaux, c’est un choix pertinent lorsqu’il faut concilier protection tétrapolaire 20A, fort pouvoir de coupure et compatibilité avec un écosystème modulaire complet.
