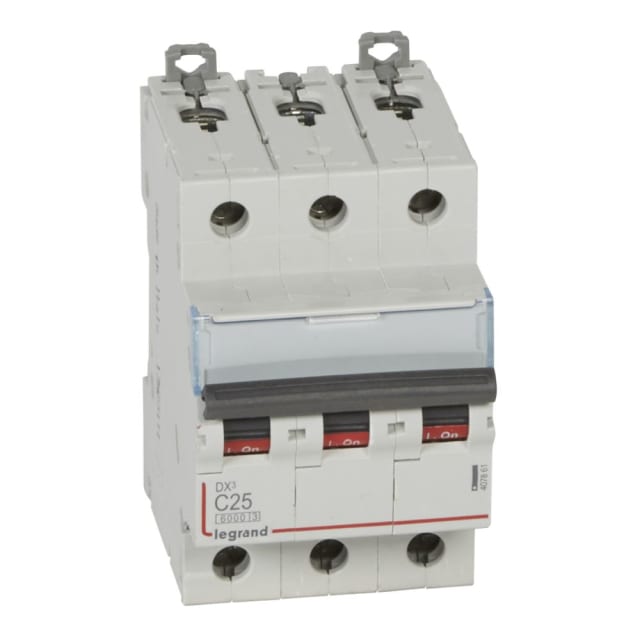

Disjoncteur tripolaire DX³ C25 400 V 3 modules 407861

Disjoncteur tripolaire 25 A pour protection des circuits triphasés

Ce disjoncteur tripolaire DX³ courbe C en 25 A est conçu pour assurer la protection des circuits triphasés en 400 V AC dans les tableaux de distribution. Son calibre 25 A convient aux départs nécessitant une protection thermique et magnétique équilibrée sur trois pôles protégés, sans neutre associé. Il répond ainsi aux besoins courants en distribution électrique tertiaire, atelier, local technique ou installation nécessitant une coupure simultanée des trois phases.

Courbe C adaptée aux usages les plus courants

La courbe de déclenchement C permet de protéger efficacement les lignes alimentant des équipements avec appels de courant modérés au démarrage. Elle convient particulièrement aux circuits de distribution classiques, à certaines petites motorisations, aux départs techniques et à de nombreux usages d’éclairage ou de prises en environnement triphasé. Ce positionnement en fait un choix pertinent lorsqu’il faut concilier continuité d’exploitation et protection du câblage contre les surcharges et les courts-circuits.

Format 3 modules compact pour intégration en coffret

Avec une largeur de 3 modules et une profondeur totale de 44 mm, ce disjoncteur modulaire s’intègre facilement dans un tableau électrique tout en optimisant l’encombrement sur rail. Ce format compact est particulièrement intéressant pour les coffrets où chaque module compte, sans compromettre la lisibilité de l’appareillage ni l’organisation des départs. Sa conception tripolaire permet une implantation propre et cohérente sur les réseaux triphasés 400 V.

Pouvoir de coupure dimensionné pour les installations de distribution

Ce modèle affiche un pouvoir de coupure assigné Icn de 6 kA à 400 V selon EN 60898 et de 10 kA à 230 V. Il présente également un Icu de 10 kA à 400 V selon IEC 60947-2. Ces caractéristiques permettent de l’utiliser sur des installations où le niveau de court-circuit doit être correctement maîtrisé, avec un appareil capable d’assurer la protection du départ tout en répondant aux exigences habituelles des tableaux de répartition modulaires.

Raccordement souple pour différents conducteurs

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion facilite l’adaptation aux sections courantes rencontrées en distribution triphasée, aussi bien en câblage neuf qu’en remplacement dans un tableau existant. L’appareil s’intègre ainsi facilement dans des configurations variées, avec une mise en œuvre cohérente pour les départs de puissance modérée.

Caractéristiques techniques utiles en environnement tableau

Prévu pour une tension de dimensionnement de 400 V en courant alternatif 50 à 60 Hz, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 contribue à limiter les effets d’un défaut en aval. L’appareil présente un indice de protection IP20, une catégorie de surtension 3 et un degré de pollution 2, des données importantes pour une intégration maîtrisée dans une enveloppe de tableau adaptée.

Compatible avec les besoins d’évolution du tableau

Ce disjoncteur DX³ peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins d’exploitation, de signalisation ou d’auxiliaires associés à la gamme. Pour l’installateur comme pour l’exploitant, cette compatibilité apporte davantage de souplesse dans la constitution d’une distribution modulaire cohérente, notamment lorsqu’il faut harmoniser plusieurs départs au sein d’un même ensemble d’appareillage.

Un choix clair pour protéger un départ triphasé 400 V en 25 A

Pour un départ triphasé nécessitant un disjoncteur modulaire 3P, 25 A, courbe C et format 3 modules, ce modèle DX³ constitue une solution lisible et efficace. Il convient particulièrement lorsque l’objectif est de protéger proprement une ligne 400 V, avec des valeurs de raccordement, d’encombrement et de coupure adaptées à une distribution modulaire bien structurée.
