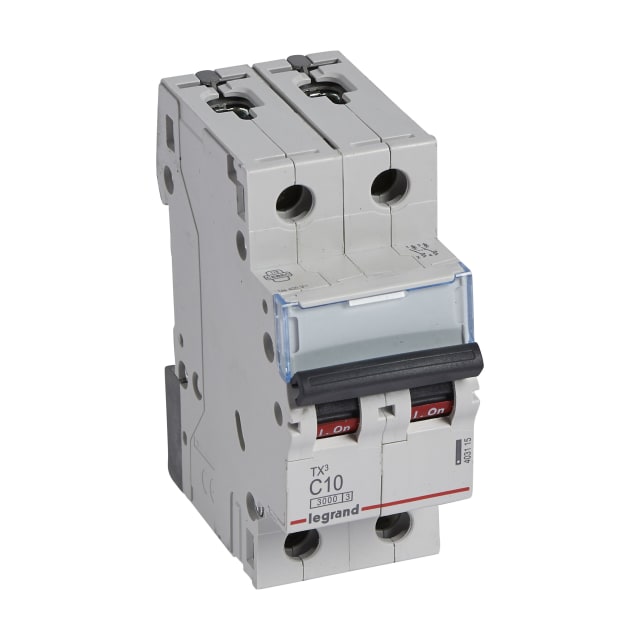

Disjoncteur bipolaire C10 conçu pour la protection des circuits en 230/400 V

Ce disjoncteur bipolaire C10 de la série TX³ est destiné à la protection des circuits électriques contre les surcharges et les courts-circuits en courant alternatif. Avec ses 2 pôles protégés et sa tension de dimensionnement de 400 V, il convient aux installations nécessitant une coupure bipolaire dans un format modulaire compact. Son calibre 10 A en courbe C le rend particulièrement adapté aux circuits présentant un courant d’appel modéré, tout en assurant une protection cohérente de la ligne.

Courbe C 10 A : un choix pertinent pour les usages avec appels de courant modérés

Le calibre nominal de 10 A permet de sécuriser des départs de faible à moyenne intensité selon le dimensionnement du circuit. La courbe de déclenchement C est recherchée pour les lignes alimentant des équipements susceptibles de générer un appel de courant au démarrage plus marqué qu’une charge purement résistive. Elle aide ainsi à limiter les déclenchements intempestifs tout en conservant un niveau de protection adapté à l’installation.

Format 2 modules pour une intégration simple dans le tableau électrique

Avec une largeur de 2 modules et une profondeur totale de 44 mm, ce disjoncteur modulaire s’intègre facilement dans les coffrets et tableaux de distribution. Son encombrement maîtrisé facilite l’organisation des rangées et le repérage des protections dans les ensembles résidentiels ou tertiaires légers. Ce format bipolaire permet de protéger simultanément deux conducteurs, avec une lecture claire de la fonction dans l’architecture du tableau.

Pouvoir de coupure adapté aux protections modulaires de distribution

Ce modèle dispose d’un pouvoir de coupure assigné de 4,5 kA selon EN 60898 à 230 V et de 3 kA à 400 V. Il présente également un pouvoir de coupure Icu de 3 kA selon IEC 60947-2 à 230 V. Ces valeurs le positionnent pour les applications de protection modulaire où le niveau de court-circuit présumé reste compatible avec ces performances. La classe de limitation énergétique 3 constitue un atout supplémentaire pour réduire l’énergie laissée passer en cas de défaut.

Caractéristiques électriques prévues pour les installations en courant alternatif

Conçu pour une alimentation AC en 50 à 60 Hz, ce disjoncteur bipolaire fonctionne sur des réseaux 230/400 V avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces caractéristiques en font une solution adaptée à la protection et au sectionnement des circuits dans un environnement de distribution modulaire classique. L’absence de neutre raccordé confirme qu’il s’agit d’un appareil bipolaire de protection des deux pôles, sans pôle neutre dédié.

Une solution pratique pour les tableaux avec besoins d’évolution

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui facilite l’adaptation du tableau lorsque l’installation évolue. Cette possibilité est intéressante pour les configurations où l’on souhaite enrichir ultérieurement les fonctions de signalisation ou d’accessoirisation sans remplacer la base de protection. Pour l’installateur comme pour le mainteneur, cela apporte plus de souplesse dans la composition du tableau.

Protection modulaire pensée pour un usage en environnement intérieur

Doté d’un indice de protection IP20 et d’un degré de pollution 2, ce disjoncteur est destiné à être installé dans un tableau ou un coffret adapté, en environnement intérieur. Sa conception répond aux exigences des appareillages modulaires utilisés en distribution électrique, avec un montage possible dans les configurations prévues pour l’intégration sous enveloppe. Il constitue ainsi un choix pertinent pour compléter une rangée de protections de manière nette, compacte et techniquement cohérente.
