Protections différentielles
Les protections différentielles servent à détecter les défauts d’isolement et à couper automatiquement l’alimentation en cas de fuite de courant. Elles constituent un élément essentiel pour renforcer la sécurité des installations électriques, protéger les personnes et limiter les risques liés aux incidents électriques dans les tableaux et les circuits.
Le choix d’un appareil dépend principalement du nombre de pôles, du calibre en ampères, de la sensibilité en milliampères et du type adapté à l’usage prévu. Selon les besoins, il existe des interrupteurs différentiels, des disjoncteurs différentiels, des blocs différentiels et des accessoires de montage pour intégrer la protection à un ensemble existant. Il est important de vérifier la configuration du tableau, la place disponible, le niveau de protection recherché et les caractéristiques des circuits à alimenter.
Ces solutions sont utilisées dans les installations résidentielles, tertiaires et industrielles, pour la protection de circuits d’éclairage, de prises de courant, d’appareils électroménagers ou d’équipements techniques. Pour une installation fiable, il convient de respecter le schéma de câblage prévu, d’adapter le matériel aux caractéristiques du circuit et de faire intervenir un professionnel qualifié en cas de doute sur le choix ou le raccordement.
Marques
Bloc différentiel tétrapolaire 400A aval DPX 630 026061
In stock
1,779.91€ HTVABloc différentiel tétrapolaire 400 A pour DPX 630, type A, tension 230 à 500 V, seuil différentiel réglable de 0,03 à 3 A avec temporisation ajustable jusqu’à 3000 ms.
Bloc différentiel tétrapolaire 40A 30mA 2CSB204101R1400
In stock
244.20€ HTVABloc différentiel tétrapolaire 40 A, 30 mA, type A, pour protections différentielles sur réseaux 230/400 V. Compact, avec verrouillage intégré, raccordement jusqu’à 16 mm².
Bloc différentiel tétrapolaire 630 A aval DPX3 026065
Rupture de stock
1,757.52€ HTVABloc différentiel tétrapolaire 630 A pour DPX3, type A, avec seuil de fuite réglable de 30 mA à 3 A, temporisation réglable jusqu’à 3000 ms, pour réseaux 230 à 500 V.
Bloc différentiel tripolaire 63A 300mA DDA203 2CSB203101R3630
In stock
63.34€ HTVABloc différentiel tripolaire 63 A 300 mA type A, 195 à 440 V, pour la protection des circuits triphasés. Compact, IP2X, avec verrouillage, raccordement jusqu’à 25 mm².
Bloc différentiel type A 125A 4P 30mA FBHMV-125/4/003-A
In stock
330.70€ HTVABloc différentiel 4 pôles type A 125 A, 30 mA, 240 à 415 V, pour protection différentielle des installations électriques. Raccordement 2,5 à 50 mm², IP20, verrouillage intégré.
Bloc différentiel type A 2P 25A 300mA BF225N
In stock
158.50€ HTVABloc différentiel 2P type A 25 A, 300 mA, 230/400 V, pour la protection différentielle des tableaux électriques. Compact, IP20, avec raccordement jusqu’à 10 mm² en monofilaire.
Bloc différentiel type A 4 pôles 63A 30 mA BD463N
Rupture de stock
274.44€ HTVABloc différentiel type A 4 pôles 63 A, 30 mA, pour protection des circuits triphasés 230/400 V. Compact, IP20, il assure la détection des défauts différentiels sur installations électriques tertiaires et industrielles.
Bloc différentiel type A 4P 40A 300mA BF440N
In stock
214.87€ HTVABloc différentiel 4P type A 40 A, 300 mA, pour protection des circuits en 230/400 V. Compact, IP20, compatible conducteurs jusqu’à 25 mm², pour tableaux de distribution électrique.
Bloc différentiel type A HI 4P 125A 300mA BFH480E
In stock
327.50€ HTVABloc différentiel 4 pôles type A HI, 125 A, 300 mA, 240 à 415 V, avec protection contre les déclenchements intempestifs, pour une distribution électrique triphasée sécurisée en tableau.
Bloc différentiel Vigi 4P 200-440 V NSX100/160 LV429489
Available on backorder
859.85€ HTVABloc différentiel Vigi 4P pour Compact NSX100/160, 200 à 440 V AC, courant de défaut réglable de 0,03 à 30 A, temporisation ajustable jusqu’à 4000 ms.
Bloc différentiel Vigi iC60 2P 25A 100mA type A
In stock
188.27€ HTVABloc différentiel Vigi iC60 Acti9 2P 25 A, 100 mA, type A, pour protection différentielle des circuits 230 à 415 V. Compact, IP20, compatible tableaux électriques et distribution modulaire.
Bloc différentiel Vigi iC60 2P 25A 300mA type A A9Q24225
Rupture de stock
159.67€ HTVABloc différentiel Vigi iC60 2P 25 A, type A, 300 mA, pour protection différentielle des circuits 230 à 415 V dans les tableaux électriques Acti9 iC60.
Bloc différentiel Vigi iC60 2P 25A 300mA type AC A9Q14225
Available on backorder
116.51€ HTVABloc différentiel Acti9 iC60 2P 25 A, 300 mA, type AC, pour protection différentielle des circuits 230 à 415 V. Compact, IP20, compatible tableaux de distribution électrique.

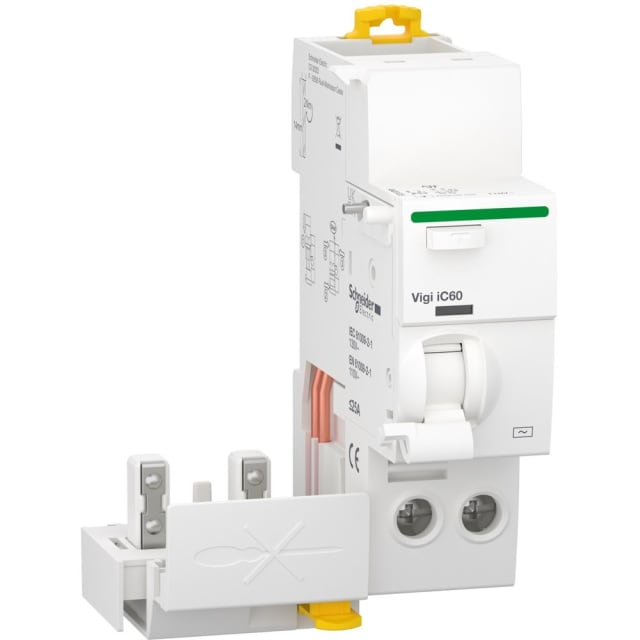

Bloc différentiel Vigi iC60 2P 25A 30mA type AC A9Q01225
In stock
151.45€ HTVA
Bloc différentiel Vigi iC60 2P 25A 30mA type AC A9Q11225
Available on backorder
138.01€ HTVABloc différentiel Acti9 iC60 2P 25 A, 30 mA, type AC, pour protection différentielle des circuits en 230/240 V, compatible tableaux électriques et distribution modulaire.
Bloc différentiel Vigi iC60 2P 25A 30mA type SI A9Q31225
Rupture de stock
253.51€ HTVABloc différentiel Vigi iC60 2P 25 A, 30 mA type A SI, pour protection différentielle sur circuits 230/240 V, avec immunité renforcée contre les déclenchements intempestifs.
Bloc différentiel Vigi iC60 2P 40A 300mA type AC A9Q14240
In stock
150.96€ HTVABloc différentiel Vigi iC60 2P 40 A, 300 mA type AC, pour protection différentielle des circuits en 230 à 415 V, compatible avec les tableaux de distribution Acti9 iC60.
Bloc différentiel Vigi iC60 2P 40A 30mA type AC A9Q11240
In stock
209.42€ HTVABloc différentiel Vigi iC60 2P 40 A, 30 mA, type AC, pour protection différentielle des circuits 230/240 V dans les tableaux électriques. Compact, compatible gamme Acti9 iC60.
Bloc différentiel Vigi iC60 2P 63A 300 mA type A
Available on backorder
195.92€ HTVA
Bloc différentiel Vigi iC60 2P 63A 30mA type A A9V21263
Available on backorder
286.40€ HTVABloc différentiel Acti9 iC60 2P 63 A, 30 mA, type A, pour la protection différentielle des circuits 230/240 V. Compact, IP20, montage sur tableau électrique.
Bloc différentiel Vigi iC60 2P 63A 30mA type AC
In stock
270.32€ HTVABloc différentiel Vigi iC60 2P 63 A, 30 mA, type AC, pour protection différentielle des circuits. Compatible gamme Acti9 iC60, compact et adapté aux tableaux de distribution électriques.
Bloc différentiel Vigi iC60 3P 25A 300mA type A A9Q24325
Rupture de stock
239.62€ HTVABloc différentiel Vigi iC60 3P 25 A, type A, 300 mA, pour protection différentielle des circuits triphasés 230/415 V. Compatible série Acti9 iC60, montage sur tableau modulaire.
Bloc différentiel Vigi iC60 3P 25A 30mA type A A9Q21325
In stock
244.92€ HTVABloc différentiel Vigi iC60 3P 25 A 30 mA type A pour protection différentielle des circuits triphasés 400/415 V, compatible Acti9 iC60, avec raccordement jusqu’à 25 mm².
Bloc différentiel Vigi iC60 3P 25A 30mA type AC A9Q11325
In stock
199.75€ HTVABloc différentiel Vigi iC60 3P 25 A, 30 mA, type AC, pour protection différentielle des circuits triphasés 400/415 V, compatible avec la gamme Acti9 iC60.
Comment choisir entre un interrupteur différentiel et un disjoncteur différentiel ?
Choisissez un interrupteur différentiel si vous voulez protéger plusieurs circuits en amont, avec un disjoncteur séparé par circuit. Choisissez un disjoncteur différentiel si vous voulez regrouper protection des personnes et protection du circuit dans un seul appareil, pratique quand la place est limitée dans le tableau. ([legrand.fr](https://www.legrand.fr/questions-frequentes/disjoncteur-ou-interrupteur-differentiel-quelle-protection-choisir?utm_source=openai))
Quel type prendre pour des prises, l’éclairage ou les circuits classiques ?
Pour les circuits courants, le type AC est généralement le plus adapté. Il convient aux usages standards comme l’éclairage, les prises et la plupart des circuits généraux. ([legrand.fr](https://www.legrand.fr/questions-frequentes/quel-interrupteur-differentiel-choisir-pour-son-tableau-electrique?utm_source=openai))
Quel type choisir pour une plaque de cuisson, un lave-linge ou une borne de recharge ?
Le type A est à privilégier pour les appareils qui peuvent générer des composantes continues, comme les plaques de cuisson, le lave-linge et certaines solutions de recharge. ([legrand.fr](https://www.legrand.fr/questions-frequentes/que-doit-on-brancher-sur-un-interrupteur-differentiel-de-type-a?utm_source=openai))
Quand faut-il prendre un modèle sélectif ou temporisé ?
Un modèle sélectif ou temporisé est utile en tête d’installation ou sur des départs importants, pour limiter les déclenchements en cascade. C’est pertinent quand plusieurs protections sont en aval et que vous voulez mieux isoler la zone en défaut. ([legrand.fr](https://www.legrand.fr/questions-frequentes//quel-interrupteur-differentiel-choisir?utm_source=openai))
Mon installation est en monophasé ou en triphasé : comment choisir ?
Il faut choisir un appareil compatible avec le nombre de pôles de votre installation : 2 pôles pour le monophasé, 4 pôles pour le triphasé avec neutre. Vérifiez aussi la tension indiquée pour éviter toute incompatibilité. ([legrand.fr](https://www.legrand.fr/catalogue/tableaux-electriques-et-disjoncteurs/interrupteur-disjoncteur-differentiel?b2c%5B%5D=disjoncteur-differentiel&sort-by=pertinence&utm_source=openai))
À quoi sert la sensibilité 30 mA ?
La sensibilité 30 mA sert à protéger les personnes en coupant rapidement en cas de fuite de courant. C’est le choix le plus courant pour les circuits d’usage courant dans un tableau domestique ou tertiaire. ([legrand.fr](https://www.legrand.fr/questions-frequentes/quel-interrupteur-differentiel-choisir-pour-proteger-votre-domicile?utm_source=openai))
Quelle différence entre 30 mA, 100 mA et 300 mA ?
Plus la sensibilité est faible, plus la protection est destinée aux personnes. Le 30 mA est utilisé pour la protection directe des personnes, tandis que 100 mA et 300 mA sont plutôt employés pour la protection des installations, la sélectivité ou des usages en amont. ([legrand.fr](https://www.legrand.fr/questions-frequentes/quel-interrupteur-differentiel-choisir-pour-son-tableau-electrique?utm_source=openai))
Qu’est-ce qu’un appareil de type B ou type F ?
Le type B est destiné aux équipements pouvant produire du courant continu ou des composantes complexes, comme certaines charges électroniques ou la mobilité électrique. Le type F ou HI est plutôt recherché quand on veut réduire les déclenchements intempestifs sur des équipements sensibles. ([legrand.fr](https://www.legrand.fr/questions-frequentes/quel-interrupteur-differentiel-choisir-pour-proteger-votre-domicile?utm_source=openai))
Un bloc différentiel sert à quoi exactement ?
Un bloc différentiel s’ajoute à un disjoncteur existant pour lui donner la fonction différentielle. C’est une solution intéressante quand on veut conserver l’appareil de coupure principal tout en ajoutant la protection contre les défauts d’isolement. ([assets.sc.hager.com](https://assets.sc.hager.com/fr-ch/-/media/project/hagerdeep/happiapp/hager/happiapp/ch/documentation/03-themenbrochueren/hager_handbuch_principes-de-protection_fr.pdf?la=fr-ch&utm_source=openai))
Faut-il tester régulièrement la protection différentielle ?
Oui, il est recommandé de tester régulièrement le bouton de test pour vérifier que le déclenchement fonctionne correctement. C’est un contrôle simple qui aide à s’assurer que la protection reste opérationnelle. ([productinfo.schneider-electric.com](https://www.productinfo.schneider-electric.com/compactnsxmuserguide/doca0185-compact-nsxm-user-guide/French/DOCA0185FR-01.pdf?utm_source=openai))
