Interrupteur-sectionneur 3P 12A 690V cadenassable VCDN12

Interrupteur-sectionneur 3P 12A 690V pour coupure principale et arrêt d’urgence

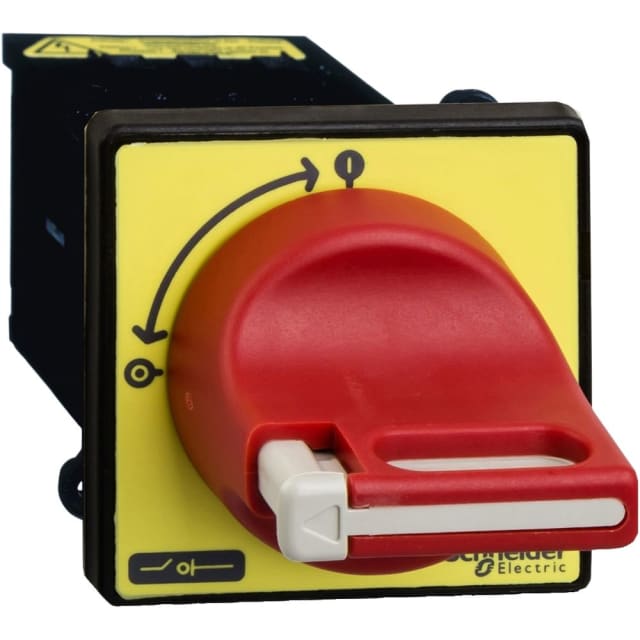

Cet interrupteur-sectionneur 3 pôles 12 A 690 V est conçu pour assurer une fonction de coupure clairement identifiable sur porte, dans les coffrets et armoires électriques. Sa configuration complète associe un corps d’interrupteur TeSys Vario et une commande rotative rouge sur plastron jaune, particulièrement adaptée aux usages de coupure principale et d’arrêt d’urgence. Ce format permet d’obtenir une commande visible, simple à actionner et immédiatement repérable en façade.

Commande frontale cadenassable pour une consignation plus pratique

La manette rotative courte est prévue pour un montage central sur porte et peut être cadenassée afin de sécuriser l’accès pendant les opérations de maintenance ou d’intervention. Cette exécution répond aux besoins courants de consignation sur machine, tableau ou coffret, avec une commande qui aide à éviter toute remise sous tension non souhaitée. Le produit est indiqué comme verrouillable et accepte une logique d’utilisation orientée sécurité d’exploitation sur les installations nécessitant une coupure manuelle maîtrisée.

Format encastrable compact pour intégration en coffret

Grâce à son encombrement contenu de 60 x 60 mm en façade et 123,5 mm de profondeur, ce modèle s’intègre facilement dans de nombreux montages de distribution et de commande. Son exécution en appareil à encastrer avec fixation frontale centrale convient particulièrement aux portes de coffrets lorsqu’une commande externe nette et peu encombrante est recherchée. Ce positionnement en façade permet aussi de conserver une lecture claire de la fonction de sectionnement sans multiplier les accessoires visibles.

Protection IP65 en face avant pour environnements exposés

La partie frontale bénéficie d’un indice de protection IP65, un point important lorsque l’appareillage est installé sur une porte de coffret soumise à la poussière ou aux projections. Cette caractéristique contribue à préserver la bonne utilisation de la commande en environnement industriel, technique ou tertiaire, tout en facilitant l’emploi dans des ensembles où la tenue de façade est un critère déterminant.

Caractéristiques électriques adaptées aux circuits de commande et de petite puissance

Avec 3 pôles, une tension assignée d’emploi jusqu’à 690 V et un courant permanent de 12 A, cet interrupteur-sectionneur répond aux besoins de coupure sur de nombreux circuits triphasés. Il est donné pour 3 kW en AC-3 à 400 V et 4 kW en AC-23 à 400 V, ce qui le destine à des applications de sectionnement et d’isolement sur équipements de petite puissance, en particulier lorsque l’on souhaite une commande rotative directe sur porte. Son raccordement principal à vis permet une connexion simple et courante dans les armoires électriques.

Appareillage 3 pôles sans contacts auxiliaires pour une fonction de coupure directe

Ce modèle est configuré avec un seul commutateur 3P et sans contacts auxiliaires intégrés, ce qui en fait une solution orientée vers la fonction essentielle de coupure. Il convient lorsqu’il n’est pas nécessaire d’ajouter un report d’état par auxiliaire directement dans le produit. Cette conception va à l’essentiel pour les intégrateurs et tableautiers qui recherchent un interrupteur-sectionneur lisible, compact et dédié à la manœuvre manuelle principale.

Une solution TeSys Vario pensée pour les ensembles de distribution et machines

Issu de la gamme TeSys Vario, cet interrupteur-sectionneur trouve naturellement sa place dans les tableaux, protections et ensembles de distribution électrique, mais aussi dans les coffrets de machines et les armoires techniques. Son exécution sur porte avec poignée rouge et plastron jaune répond bien aux besoins d’identification rapide de la coupure générale. Pour l’acheteur professionnel, c’est une solution pertinente lorsqu’il faut combiner sectionnement 3P, commande frontale cadenassable, protection IP65 en façade et intégration compacte dans un ensemble électrique.
