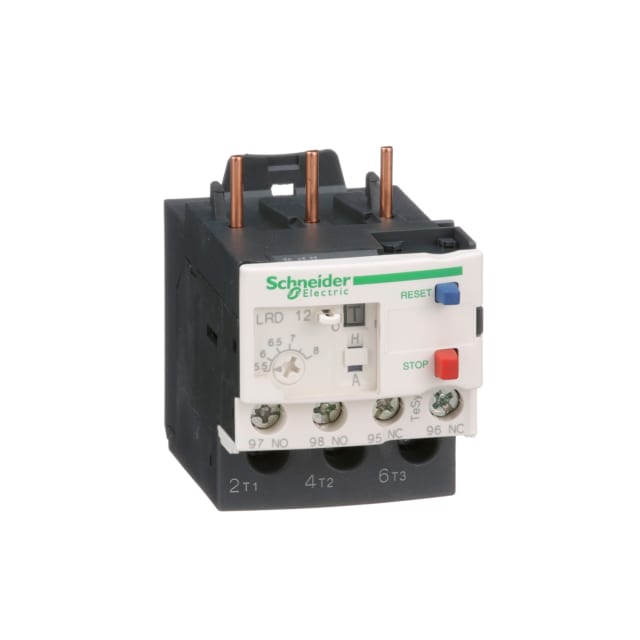

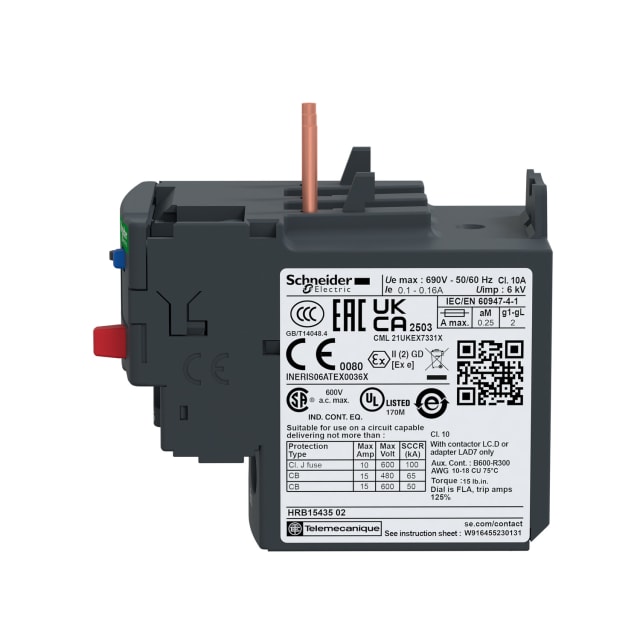

Relais thermique moteur TeSys 5,5-8 A classe 10A LRD12

Protection thermique moteur précise pour départs jusqu’à 3 kW à 400 V

Le relais thermique moteur TeSys LRD12 est conçu pour la protection des moteurs triphasés contre les surcharges, avec une plage de réglage de 5,5 à 8 A et une classe de déclenchement 10A. Il convient particulièrement aux applications de commande moteur où l’on recherche un réglage cohérent avec le courant nominal du moteur, tout en conservant une réponse adaptée au démarrage. Ce modèle est indiqué pour des départs moteurs jusqu’à 3 kW à 400 V, ce qui en fait une solution pertinente pour de nombreux ensembles de démarrage en environnement industriel.

Détection des surcharges et sensibilité au défaut de phase

Ce relais thermique différentiel ne se limite pas à la surveillance d’une simple surcharge. Il intègre également une fonction de sensibilité à la perte de phase, utile pour mieux protéger le moteur en cas de déséquilibre ou d’absence d’une phase. Cette caractéristique participe à limiter les échauffements anormaux du moteur et à améliorer la continuité d’exploitation des équipements entraînés, notamment sur les installations électromécaniques sollicitées de façon régulière.

Montage direct sur contacteur pour un ensemble compact

Le TeSys LRD12 est prévu pour un montage adossable directement sous certains contacteurs de la gamme compatible, ce qui permet de constituer un départ moteur compact et lisible dans l’armoire. Cette implantation facilite l’intégration dans les coffrets de commande et réduit l’encombrement par rapport à une solution dissociée. Lorsqu’une implantation séparée est retenue, le produit peut également être monté sur rail DIN ou fixé par vis avec les accessoires adaptés.

Réglage simple et exploitation pratique au quotidien

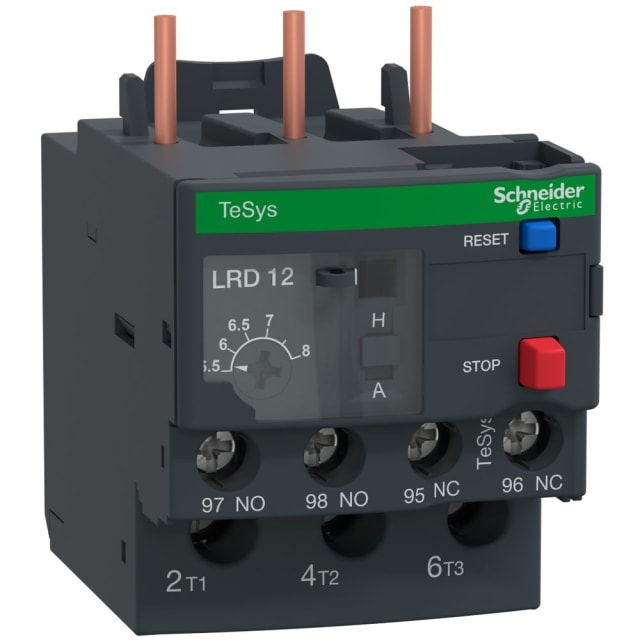

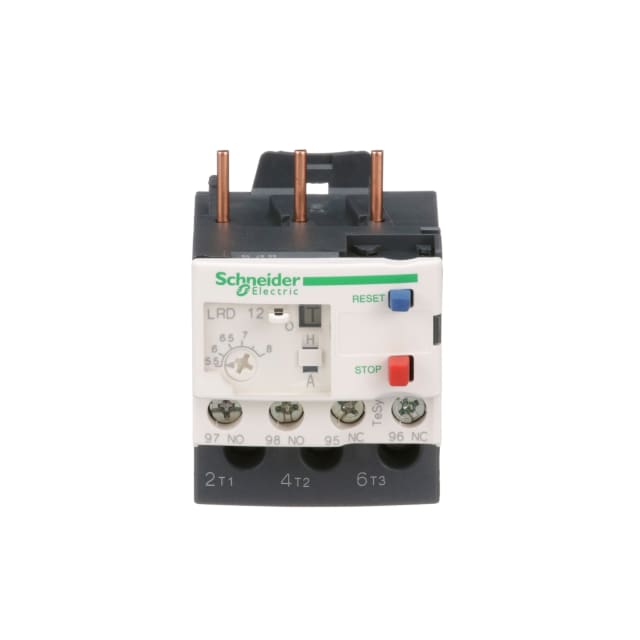

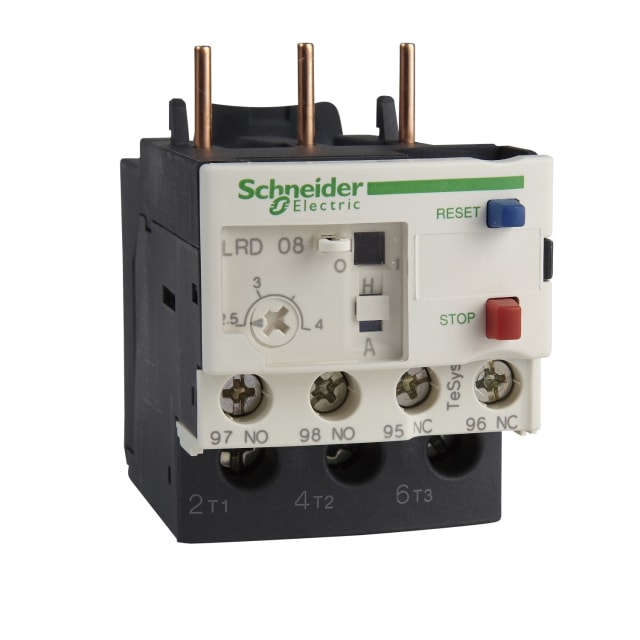

Le réglage thermique s’effectue par cadran, afin d’ajuster précisément la protection au courant du moteur. L’appareil dispose d’un sélecteur de réarmement manuel ou automatique, d’un bouton de réinitialisation ainsi que d’une fonction de test permettant de simuler un déclenchement. Cette conception est particulièrement utile en maintenance et lors des mises en service, car elle simplifie les contrôles de fonctionnement sans démontage du circuit. Un indicateur mécanique de déclenchement permet également une lecture rapide de l’état du relais.

Signalisation intégrée grâce aux contacts auxiliaires

Le relais intègre 2 contacts auxiliaires, avec 1 contact à fermeture et 1 contact à ouverture. Cette configuration permet de remonter une information de défaut, d’autoriser une signalisation locale ou de piloter une logique de commande associée. Dans une armoire de variation et commande moteur, cette présence de contacts auxiliaires intégrés évite souvent l’ajout immédiat d’éléments complémentaires pour les besoins courants de report d’état.

Raccordement à vis et tenue adaptée aux circuits de commande moteur

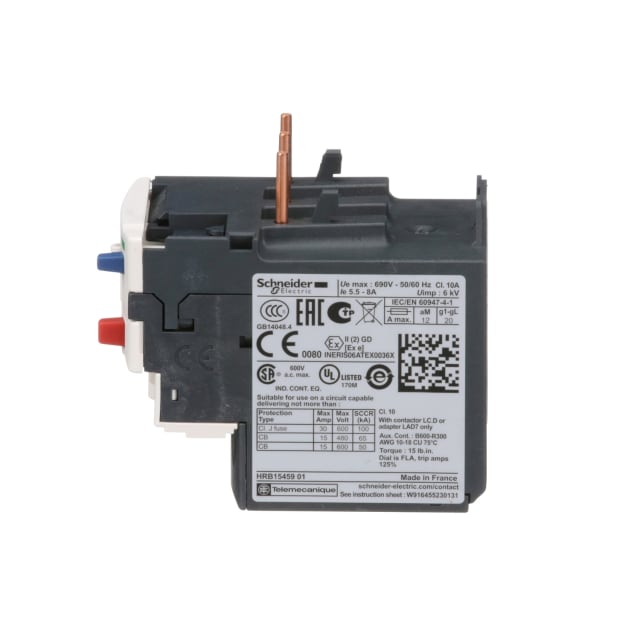

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour les câblages de puissance et de commande nécessitant un serrage net et accessible. Le relais présente une tension maximale de service de 690 V, ce qui le rend adapté aux architectures classiques de commande et de protection moteur dans les ensembles industriels. Son exécution est pensée pour s’intégrer proprement dans les départs moteurs TeSys tout en conservant une lecture claire des réglages et des organes de manœuvre.

Une solution TeSys adaptée aux besoins d’intégration en armoire

Issu de la série TeSys Deca overload relays, ce relais de surcharge thermique répond aux attentes des intégrateurs, tableautiers et services maintenance qui recherchent un appareil de protection moteur facile à associer à un contacteur de la même famille. Son format, ses fonctions de réarmement, sa plage de 5,5 à 8 A et sa classe 10A en font un choix adapté pour constituer un départ moteur cohérent, compact et simple à exploiter dans les applications de variation et commande moteur.
