Schneider Distribution

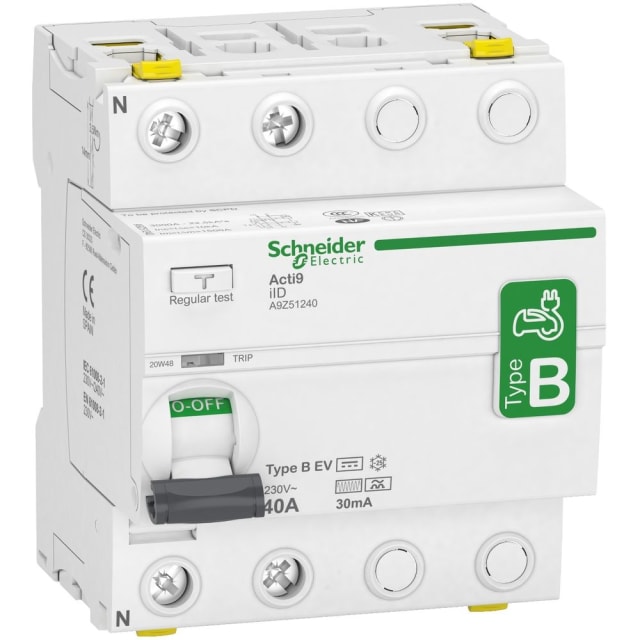

Interrupteur différentiel Type B EV 40A 30mA 2P A9Z51240

Marque : Schneider Distribution Série : Acti9 iID EAN : 3606489567248 SKU : 6068612 Réf. fabricant : A9Z51240

Interrupteur différentiel Acti9 iID type B EV 2P 40 A, 30 mA, pour la protection des installations électriques AC et des charges avec composante continue, montage sur rail DIN.

438.66€ HTVA

Par 1 pièce

3 en stock

3 en stock

Quantité Prix HTVA Remise
0-2 438.66€ 0%
3-5 429.89€ 2%
6-10 425.50€ 3%
11+ 421.11€ 4%
Référence Produit Nombre de pôles Courant de défaut de dimensionnement Courant nominal Type sélectif Disponibilité Prix HTVA
6068612 Réf. 6068612 Interrupteur différentiel Type B EV 40A 30mA 2P A9Z51240 Modèle sélectionné
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type sélectif
non
2 0,03 A 40 A non En stock 438.66€ HTVA par 1 pièce En stock
6060183 Réf. 6060183 Interrupteur différentiel 4P 63A 30mA type B SI A9Z61463
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
63 A
Type sélectif
non
4 0,03 A 63 A non En stock 827.03€ HTVA par 1 pièce En stock
6060698 Réf. 6060698 Interrupteur différentiel type B EV 4P 63A 30mA A9Z51463
— — — — En stock 627.79€ HTVA par 1 pièce En stock
6060820 Réf. 6060820 Interrupteur différentiel 4P 40A 30mA type B EV A9Z51440
— — — — En stock 505.70€ HTVA par 1 pièce En stock
6067071 Réf. 6067071 Interrupteur différentiel 4P 80A 300mA type B SI A9Z64480
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
80 A
Type sélectif
non
4 0,3 A 80 A non En stock 987.23€ HTVA par 1 pièce En stock
6067784 Réf. 6067784 Interrupteur différentiel 4P 63A 300mA type B SI A9Z64463
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type sélectif
non
4 0,3 A 63 A non En stock 680.06€ HTVA par 1 pièce En stock
6067786 Réf. 6067786 Interrupteur différentiel type B SI 4P 40A 30mA A9Z61440
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type sélectif
non
4 0,03 A 40 A non En stock 657.41€ HTVA par 1 pièce En stock
6068617 Réf. 6068617 Interrupteur différentiel 4P 80 A 30 mA B-SI A9Z61480
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
80 A
Type sélectif
non
4 0,03 A 80 A non Sur commande 997.78€ HTVA par 1 pièce Sur commande
6068623 Réf. 6068623 Interrupteur différentiel type B SI 4P 25A 300mA A9Z64425
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
25 A
Type sélectif
non
4 0,3 A 25 A non En stock 608.36€ HTVA par 1 pièce En stock
6068624 Réf. 6068624 Interrupteur différentiel 4P 40A 300mA type B SI A9Z64440
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type sélectif
non
4 0,3 A 40 A non En stock 564.46€ HTVA par 1 pièce En stock
6068626 Réf. 6068626 Interrupteur différentiel Acti9 iID 4P 63A 300mA type B-SI
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type sélectif
oui
4 0,3 A 63 A oui En stock 1,039.94€ HTVA par 1 pièce En stock
6068629 Réf. 6068629 Interrupteur différentiel 4P 63A 500mA type B SI A9Z66463
Nombre de pôles
4
Courant de défaut de dimensionnement
0,5 A
Courant nominal
63 A
Type sélectif
non
4 0,5 A 63 A non Sur commande 904.49€ HTVA par 1 pièce Sur commande

Interrupteur différentiel type B EV conçu pour les circuits exigeants

L’interrupteur différentiel Type B EV 40A 30mA 2P Acti9 iID est destiné à la protection différentielle des installations où la détection des défauts doit rester performante en présence de courants de fuite de type B EV. Cette version 2 pôles en 230 V associe un calibre de 40 A et une sensibilité de 30 mA, pour une protection des personnes contre les contacts directs ou indirects ainsi qu’une contribution à la protection de l’installation contre les risques liés aux défauts d’isolement. Son positionnement est particulièrement adapté aux applications intégrant des équipements sensibles et des usages liés à la recharge.

Protection 30 mA et calibre 40 A pour une intégration claire au tableau

Avec son courant nominal de 40 A, ce dispositif s’intègre dans les tableaux électriques nécessitant une protection différentielle dédiée sur circuit monophasé. Sa sensibilité de 30 mA permet une coupure rapide en cas de courant de défaut, conformément à l’usage recherché pour la protection des personnes. Le format 2P facilite son emploi sur des départs spécifiques, tandis que sa largeur de 4 modules permet d’anticiper précisément l’encombrement dans le coffret.

Type B EV : une réponse adaptée aux usages liés à la recharge

Le type de courant différentiel B EV distingue ce modèle des interrupteurs différentiels plus standards. Il est pensé pour les environnements où la nature des défauts peut être plus complexe qu’en distribution classique. Pour l’installateur comme pour l’exploitant, cela permet de sélectionner une protection cohérente avec les circuits dédiés à la recharge et aux équipements susceptibles de générer des composantes particulières de courant de défaut. Ce positionnement technique en fait un choix pertinent lorsqu’une protection différentielle spécialisée est requise.

Montage sur rail DIN et raccordement pratique en tableau

Prévu pour un montage sur barre DIN, cet interrupteur différentiel Acti9 iID s’intègre facilement dans les tableaux de répartition. Ses bornes acceptent des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse de raccordement selon la configuration du chantier. La présence de dispositifs supplémentaires possibles permet aussi d’envisager une adaptation aux besoins d’exploitation ou de signalisation selon l’organisation du tableau.

Format compact et caractéristiques adaptées aux environnements techniques

Ce modèle présente des dimensions compatibles avec les contraintes courantes d’implantation en armoire ou coffret : 72 mm de largeur, 88 mm de hauteur et 79 mm de profondeur, avec une profondeur totale de 44 mm selon la donnée technique produit. Il dispose d’un indice de protection IP20, d’une tension d’isolement Ui de 250 V et d’une tenue aux chocs Uimp de 6 kV. Son fonctionnement est prévu dans une plage de température ambiante de -25 à 60 °C, ce qui permet son utilisation dans de nombreux contextes techniques sous réserve d’un montage approprié.

Tenue électrique et continuité de service dans l’appareillage modulaire

Pour répondre aux contraintes d’exploitation d’un tableau électrique, cet appareil bénéficie d’une résistance au court-circuit de 10 kA et d’une résistance aux courants de choc de 3 kA. Sa puissance dissipée de 1,5 W contribue à une intégration maîtrisée dans l’enveloppe. Le produit n’est ni sélectif ni micro-retardé, ce qui oriente son usage vers les configurations où une coupure différentielle instantanée est recherchée. Son exécution modulaire s’inscrit dans la logique de distribution et de protection des ensembles Acti9.

Un choix précis pour les professionnels recherchant une protection différentielle spécialisée

Choisir cet interrupteur différentiel Type B EV 40A 30mA 2P, c’est retenir un appareillage modulaire clairement identifié pour les besoins de protection différentielle spécialisés en tableau électrique. Sa combinaison entre calibre, sensibilité, format 2 pôles, montage DIN et technologie Type B EV permet de cibler plus justement le bon produit au moment de l’étude, du chiffrage ou du remplacement. Il convient particulièrement lorsque la cohérence entre nature du circuit, niveau de protection et encombrement au tableau est un critère de sélection essentiel.

Caractéristiques techniques

Nombre de pôles2
Courant de défaut de dimensionnement0.03 A
Courant nominal40 A
Type de courant différentielB
Largeur en unités de division4
Type de montagebarre DIN
Type sélectifnon
Tension de dimensionnement230 V
Type micro-retardénon
Tension d'isolement de mesure Ui250 V
Résistance au court-circuit (Icw)10 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50 Hz
Dispositifs supplémentaires possiblesoui
Type de tensionAC
Avec dispositif de verrouillagenon
Résistance aux courant de choc3 kA
Classe de protection (IP)IP20
Profondeur totale44 mm
Section du conducteur monofilaire raccordable1...35 mm²
Puissance dissipée1.5 W
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Degré de pollution3
Température ambiante durant le fonctionnement-25...60 °C
Antidéflagrantnon
Couleurblanc
Numéro RAL (semblable)9003
Largeur d'appareil72 mm
Hauteur d'appareil88 mm
Profondeur d'appareil79 mm
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,361 kg

Produits de la même série que le produit consulté

À quoi sert l’interrupteur différentiel Type B EV Acti9 iID 40A 30mA 2P ?

Il sert à protéger les personnes contre les défauts d’isolement et à couper l’alimentation en cas de fuite de courant. La version Type B EV est prévue pour des installations liées à la recharge de véhicule électrique ou aux circuits pouvant générer des courants différentiels continus ou mixtes.

Ce modèle est-il adapté à une borne ou à un circuit de recharge pour véhicule électrique ?

Oui, c’est précisément l’usage visé par la version Type B EV. Il convient aux circuits de recharge lorsque la protection différentielle de type B est requise par l’installation ou par le fabricant de la borne.

Peut-on le monter sur un rail DIN dans un tableau électrique ?

Oui, ce modèle est conçu pour un montage sur barre DIN et s’intègre dans un tableau électrique standard.

Quelle largeur prend-il dans le tableau ?

Il occupe 4 modules de largeur. Il faut donc prévoir l’espace correspondant dans le tableau avant l’installation.

Comment vérifier qu’il a bien déclenché après une fuite à la terre ?

L’appareil dispose d’un indicateur mécanique frontal de défaut. Après déclenchement, il faut identifier et corriger la cause du défaut avant de réarmer l’appareil.

Faut-il faire tester régulièrement cet interrupteur différentiel ?

Oui, comme pour tout interrupteur différentiel, un test périodique est recommandé pour vérifier le bon fonctionnement du mécanisme de déclenchement. Si le test ne passe pas, l’appareil doit être contrôlé par un professionnel.
