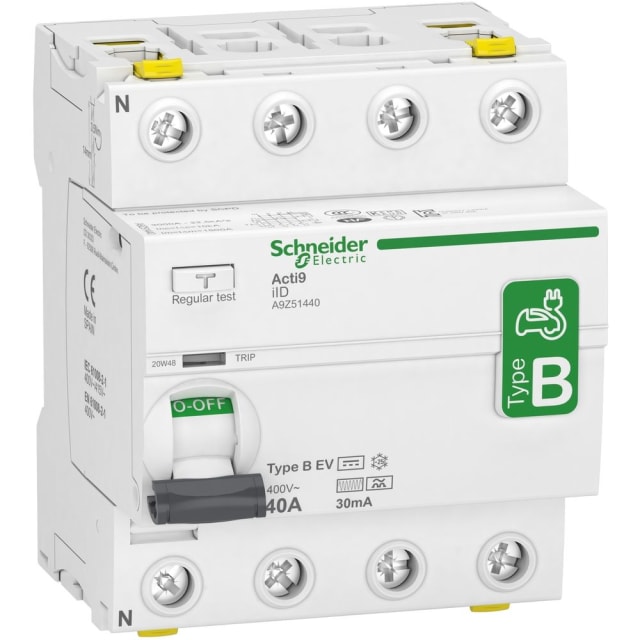

Interrupteur différentiel 4P 40A 30mA type B EV A9Z51440

Une protection différentielle 4 pôles pensée pour les circuits triphasés sensibles

Cet interrupteur différentiel 4P 40A 30mA type B EV de la gamme Acti9 iID est conçu pour la protection différentielle des installations en 400 V. Avec ses 4 pôles, il convient aux circuits triphasés avec neutre et assure la coupure en cas de défaut d’isolement. Son calibre 40 A permet son intégration dans des tableaux de distribution alimentant des usages techniques exigeants, tandis que sa sensibilité de 30 mA cible la protection des personnes.

Type B EV : adapté aux défauts différentiels complexes liés à la recharge

Sa technologie type B EV le destine aux applications où les courants de défaut ne se limitent pas aux formes alternatives classiques. Il est particulièrement indiqué pour les environnements comprenant des équipements électroniques de puissance et des usages liés à la recharge de véhicule électrique. Ce positionnement technique permet de répondre aux besoins des circuits susceptibles de générer des composantes de défaut plus complexes qu’un différentiel standard.

Sensibilité 30 mA pour la protection des personnes

Le seuil de déclenchement de 30 mA permet de détecter rapidement les courants de fuite à la terre et de couper l’alimentation avant qu’un défaut d’isolement ne devienne critique pour les utilisateurs. Cet interrupteur différentiel joue ainsi un rôle essentiel dans la sécurisation des départs concernés. En complément des protections contre les surintensités placées en aval ou en amont selon l’architecture du tableau, il contribue à une protection électrique claire et efficace.

Format modulaire DIN pour une intégration simple au tableau

Prévu pour un montage sur barre DIN, cet appareillage modulaire occupe 4 unités de division. Son format facilite l’intégration dans les coffrets et tableaux électriques tout en conservant une implantation propre et lisible. Ses dimensions compactes pour ce niveau de protection en font une solution adaptée aux ensembles de distribution où l’optimisation de l’encombrement reste importante, sans compromis sur la fonction différentielle dédiée aux circuits spécialisés.

Caractéristiques électriques adaptées aux environnements techniques exigeants

Ce modèle fonctionne en 400 V avec une fréquence de 50 Hz et présente une tension d’isolement Ui de 500 V ainsi qu’une tenue aux chocs Uimp de 6 kV. Sa résistance au court-circuit conditionnelle Icw de 10 kA et sa résistance aux courants de choc de 3 kA apportent un niveau de tenue cohérent pour une installation de distribution moderne. Il accepte le raccordement de conducteurs monofilares de 1 à 35 mm² et multifilaires de 1 à 25 mm², ce qui laisse une vraie souplesse au moment du câblage.

Une solution pertinente pour tableaux résidentiels évolués et installations tertiaires

Grâce à son exécution 4 pôles, à son calibre 40 A et à sa détection différentielle de type B EV, cet interrupteur différentiel trouve naturellement sa place dans les tableaux alimentant des équipements spécifiques, notamment lorsque la qualité de détection du courant de défaut est un critère de choix. Il convient aux installations nécessitant une protection différentielle dédiée sur des circuits à comportement électrique plus élaboré qu’un usage standard.

Lecture rapide des points techniques utiles à l’achat

Ce modèle se distingue par sa configuration 4P, sa sensibilité 30 mA, son courant nominal de 40 A, son type différentiel B EV, son montage sur rail DIN et son encombrement de 4 modules. Il dispose également d’un indice de protection IP20, d’une plage de fonctionnement de -25 à 60 °C et d’une profondeur totale de 44 mm. Pour l’acheteur, cela se traduit par un interrupteur différentiel modulaire clairement orienté vers les tableaux de protection où la sélectivité de détection du défaut et la compatibilité avec des usages techniques dédiés sont déterminantes.
