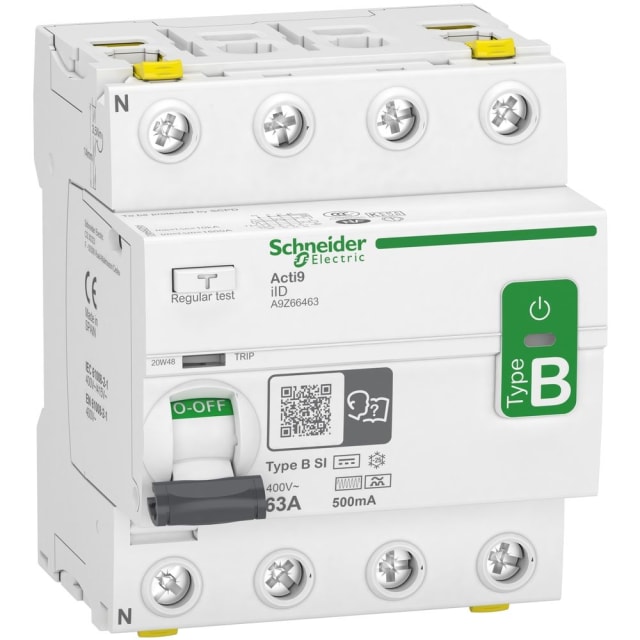

Interrupteur différentiel 4P 63A 500mA type B SI A9Z66463

Interrupteur différentiel tétrapolaire pour protection différentielle en 400 V

L’interrupteur différentiel 4P 63A 500mA type B SI Acti9 iID est conçu pour assurer une protection différentielle sur les installations triphasées avec neutre. Son format tétrapolaire permet la coupure simultanée des quatre conducteurs, ce qui en fait une solution adaptée aux tableaux de distribution où la continuité de service, la lisibilité du câblage et la sécurité d’exploitation sont essentielles. Avec un courant nominal de 63 A et une tension assignée de 400 V, il s’intègre naturellement dans de nombreux ensembles de protection et de répartition sur rail DIN.

Détection type B SI pour les courants de défaut complexes

Ce modèle utilise une détection différentielle de type B SI, particulièrement indiquée lorsque l’installation peut générer des courants de fuite plus complexes qu’un simple défaut alternatif. Ce niveau de détection convient aux environnements techniques intégrant des équipements électroniques de puissance, des variateurs, des redresseurs ou d’autres usages pouvant produire des composantes continues. La version SI apporte en complément un comportement renforcé face aux déclenchements intempestifs liés aux perturbations électriques, ce qui aide à préserver la disponibilité de l’installation tout en maintenant la fonction de protection différentielle.

Calibre 63 A et sensibilité 500 mA pour les architectures de tableau adaptées

Avec son calibre de 63 A, cet interrupteur différentiel peut être associé à des départs ou à des ensembles nécessitant une intensité nominale élevée. Sa sensibilité de 500 mA répond à des configurations de protection différentielle où l’on recherche une fonction adaptée à l’architecture globale du tableau plutôt qu’une protection terminale à très haute sensibilité. Le choix de cette valeur doit naturellement s’inscrire dans une conception cohérente de la distribution électrique et du schéma de protection retenu.

Intégration simple dans les tableaux modulaires Acti9

Issu de la gamme Acti9 iID, l’appareil adopte un encombrement modulaire de 4 pas, soit une largeur de 72 mm, pour une implantation nette dans les coffrets et tableaux de distribution. Le montage sur barre DIN facilite la mise en place, le remplacement et l’organisation des appareillages. La présence de bornes adaptées à des conducteurs monofilaires de 1 à 35 mm² et multifilaires de 1 à 25 mm² apporte de la souplesse au câblage, aussi bien en création qu’en rénovation d’armoire.

Caractéristiques électriques pensées pour un environnement technique exigeant

Ce dispositif présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 6 kV et une résistance aux courants de choc de 3 kA, des valeurs utiles pour une intégration dans des ensembles où la robustesse électrique du matériel de protection compte dans la durée. Sa fréquence nominale de 50 Hz et son fonctionnement en type de tension AC correspondent aux usages classiques en distribution modulaire. La puissance dissipée de 4,23 W reste également à considérer dans le dimensionnement thermique du tableau.

Format compact et installation propre dans l’armoire électrique

Avec une hauteur de 88 mm, une largeur de 72 mm et une profondeur d’appareil de 79 mm, cet interrupteur différentiel conserve un format cohérent avec les contraintes des tableaux modulaires. Son indice de protection IP20 participe à une installation en enveloppe adaptée, tandis que son degré de pollution 3 autorise son emploi dans des environnements d’usage courant pour ce type d’appareillage. Sa finition blanche, proche du RAL 9003, permet une intégration visuelle homogène avec les autres modules de protection.

Une solution adaptée aux tableaux nécessitant compatibilité et évolutivité

Ce modèle accepte l’ajout de dispositifs supplémentaires compatibles, un point intéressant pour faire évoluer le tableau selon les besoins d’exploitation ou de signalisation. L’utilisateur bénéficie ainsi d’une base de protection différentielle modulaire capable de s’inscrire dans une composition plus large. Pour les installations devant combiner pouvoir d’identification, encombrement maîtrisé, détection type B SI et calibre 63 A, cet interrupteur différentiel 4P constitue un choix pertinent pour le tableau électrique.
