Interrupteur différentiel type B EV 4P 63A 30mA A9Z51463

Interrupteur différentiel type B EV 4P 63A 30 mA pour bornes de recharge et circuits sensibles

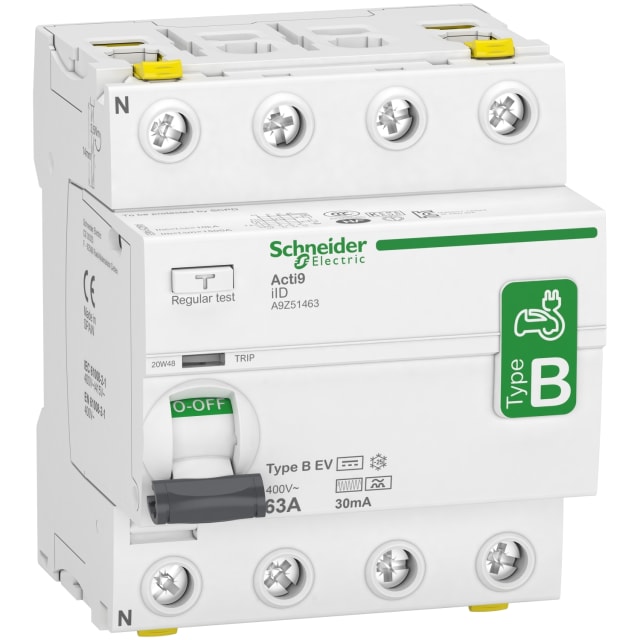

Cet interrupteur différentiel Acti9 iID de type B EV est conçu pour la protection des personnes et des installations sur des circuits où peuvent apparaître des défauts différentiels complexes, notamment en présence d’équipements liés à la recharge de véhicule électrique. En version tétrapolaire 4P, avec un courant nominal de 63 A et une sensibilité de 30 mA, il convient aux tableaux de distribution nécessitant une protection différentielle dédiée, précise et adaptée aux usages techniques exigeants.

Détection adaptée aux courants différentiels de type B EV

Le type B EV est particulièrement indiqué lorsque l’installation peut générer des composantes de défaut spécifiques associées aux équipements électroniques de puissance. Il permet de répondre aux besoins de protection différentielle rencontrés sur certaines infrastructures de recharge, tout en conservant une sensibilité de 30 mA pour la protection des personnes. Ce positionnement en fait un choix pertinent pour les environnements où un interrupteur différentiel standard de type AC ou A ne correspond pas au niveau de détection recherché.

Format 4 pôles 400 V pour installations triphasées avec neutre

Avec ses 4 pôles, cet appareil est adapté aux réseaux triphasés avec neutre en 400 V. Son calibre de 63 A autorise son intégration sur des départs de puissance cohérents avec des usages tertiaires, résidentiels évolués ou techniques. Son pouvoir de tenue au court-circuit de 10 kA, sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son intérêt dans un tableau électrique où la stabilité de fonctionnement et la maîtrise des contraintes électriques sont essentielles.

Montage sur rail DIN et intégration simple dans un tableau modulaire

Prévu pour un montage sur barre DIN, cet interrupteur différentiel occupe 4 modules et s’intègre facilement dans une architecture modulaire. Sa largeur d’appareil de 72 mm, sa hauteur de 88 mm et sa profondeur de 79 mm permettent d’anticiper précisément l’encombrement dans le coffret. Il accepte des sections de conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui facilite le raccordement dans de nombreuses configurations de câblage.

Repérage clair et exploitation pratique au quotidien

La gamme Acti9 iID est pensée pour simplifier la mise en œuvre et l’exploitation dans le tableau. La face avant intègre un bouton de test pour la vérification périodique du dispositif ainsi qu’un indicateur mécanique de défaut visible en façade. Cette lecture directe améliore le confort d’intervention, accélère le diagnostic et aide à identifier rapidement l’état de l’appareil lors des opérations de maintenance ou de contrôle.

Caractéristiques utiles pour les environnements électriques exigeants

Cet interrupteur différentiel fonctionne en 50 Hz, supporte une température ambiante de service de -25 à 60 °C et présente un degré de protection IP20. Sa résistance aux courants de choc de 3 kA et son degré de pollution 3 en font un appareil cohérent pour une intégration en tableau dans des conditions d’exploitation soutenues. Sa puissance dissipée de 4,23 W aide également à mieux évaluer le comportement thermique global de l’enveloppe lors du dimensionnement.

Un choix cohérent pour une protection différentielle dédiée en recharge EV

Pour un projet de borne de recharge ou pour un départ nécessitant un interrupteur différentiel type B EV, ce modèle réunit un format tétrapolaire, un calibre de 63 A et une sensibilité de 30 mA dans une exécution modulaire claire à intégrer. Il répond à un besoin précis : sécuriser des circuits où la nature des défauts impose une protection différentielle adaptée, tout en conservant une installation propre, lisible et compatible avec les tableaux modulaires de la gamme Acti9.
