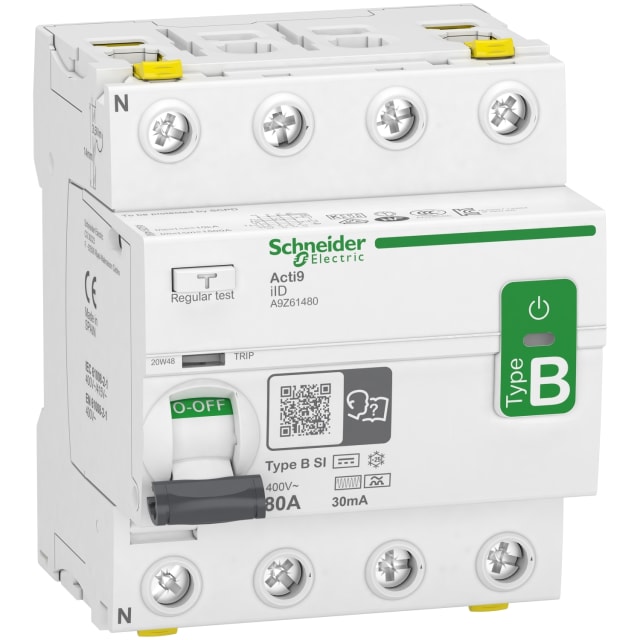

Interrupteur différentiel 4P 80 A 30 mA B-SI A9Z61480

Un calibre de 80 A avec sensibilité de 30 mA

L’interrupteur différentiel A9Z61480 associe un courant assigné de 80 A à une sensibilité de 30 mA. Le premier indique le calibre de l’appareil, le second son niveau différentiel. La sélection doit considérer ces deux critères séparément, ainsi que les caractéristiques des charges et du réseau concerné.

Quatre pôles pour un ensemble tétrapolaire

La version Acti9 iID B-SI comporte quatre pôles et se monte sur rail DIN. Elle occupe quatre modules, avec une largeur de 72 mm. Les dimensions d’appareil annoncées sont de 88 mm de hauteur et 73 mm de profondeur, à confronter à l’enveloppe et aux dégagements de raccordement.

Un type B-SI à coordonner avec les équipements

Le type B-SI caractérise la réponse différentielle de cette référence. Il doit être retenu en fonction des défauts possibles et des prescriptions des équipements alimentés. Choisir un appareil de même calibre mais d’un autre type ne garantit pas la même adéquation avec l’installation ou les courants de défaut attendus.

Ne pas confondre différentiel et disjoncteur

L’appareil assure une fonction d’interrupteur différentiel et non de disjoncteur magnétothermique. La protection contre les surcharges et courts-circuits doit être prévue séparément et coordonnée suivant les conditions fabricant. Les valeurs de tenue électrique ne constituent pas une fonction supplémentaire de déclenchement contre toutes les surintensités du départ.

Préparer le raccordement des conducteurs

Les plages publiées vont de 1 à 35 mm² pour les conducteurs rigides et de 1 à 25 mm² pour les conducteurs souples concernés. Le degré IP20 correspond à l’appareil dans les conditions indiquées. Le choix des sections, le serrage et l’enveloppe de protection restent à adapter au montage réel.
