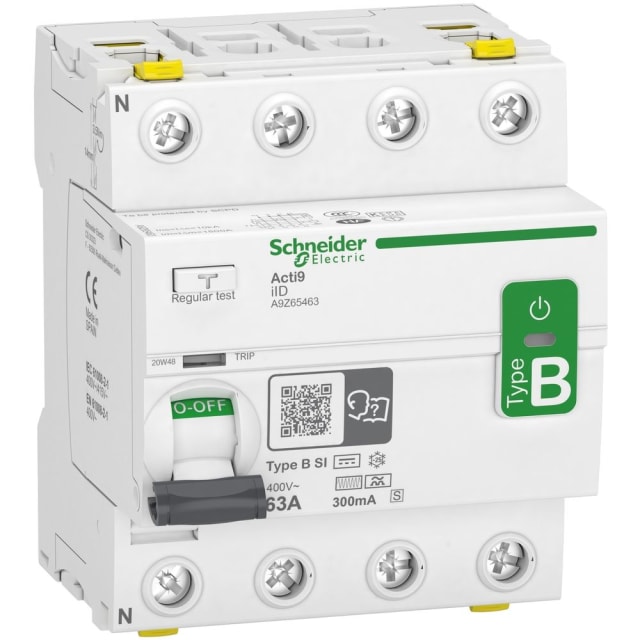

Interrupteur différentiel Acti9 iID 4P 63A 300mA type B-SI

Interrupteur différentiel tétrapolaire pour réseaux triphasés avec neutre

L’Acti9 iID 4P 63A 300mA type B-SI est un interrupteur différentiel conçu pour la protection des circuits en triphasé + neutre. Son calibre de 63 A permet son intégration sur des départs de puissance adaptés, tandis que sa sensibilité de 300 mA répond aux besoins de protection différentielle en tête ou sur des circuits techniques nécessitant une détection fiable des défauts d’isolement. Son format 4 pôles permet une coupure simultanée de l’ensemble des conducteurs actifs pour une exploitation plus nette et plus sécurisée des installations.

Type B-SI : détection étendue des défauts différentiels

Ce modèle de type B-SI est destiné aux applications où les courants de défaut peuvent comporter des composantes alternatives, continues ou redressées. Cette technologie est particulièrement adaptée aux équipements électroniques de puissance et aux usages techniques sensibles. La désignation SI, associée à une immunité renforcée, aide à limiter les déclenchements intempestifs provoqués par certaines perturbations électriques, tout en conservant une détection adaptée aux défauts réels. C’est un choix pertinent pour les installations comportant variateurs, équipements spécifiques ou départs exposés à des perturbations de réseau.

Version sélective micro-retardée pour une meilleure coordination

La version sélective avec fonction micro-retardée apporte un temporisation maîtrisée qui favorise la sélectivité différentielle avec les protections placées en aval. En pratique, cela permet de mieux hiérarchiser les déclenchements dans le tableau et d’éviter l’arrêt inutile d’une zone complète lorsqu’un défaut est localisé sur un circuit terminal. Cette caractéristique est particulièrement utile dans les tableaux de distribution où la continuité d’exploitation et la bonne coordination entre appareils différentiels sont recherchées.

Format Acti9 iID compact et intégration simple sur rail DIN

Issu de la gamme Acti9 iID, cet interrupteur différentiel s’installe sur rail DIN et occupe 4 modules, soit une largeur de 72 mm. Son encombrement maîtrisé facilite son intégration dans les coffrets et tableaux de distribution, y compris lorsque l’espace disponible doit être optimisé. Avec une hauteur de 88 mm et une profondeur d’appareil de 79 mm, il s’intègre facilement dans une architecture modulaire cohérente. Sa face avant sobre et lisible contribue à une implantation claire dans les ensembles de protection et de répartition.

Caractéristiques électriques adaptées aux environnements techniques

Prévu pour une tension assignée de 400 V et une fréquence de 50 Hz, cet appareil présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa résistance aux courants de choc de 5 kA renforce son aptitude à évoluer dans des environnements où les sollicitations électriques transitoires doivent être prises en compte. Sa puissance dissipée de 4,23 W reste compatible avec les exigences habituelles d’intégration en tableau, en contribuant à une gestion maîtrisée de l’échauffement dans les ensembles modulaires.

Raccordement pratique pour conducteurs rigides et souples

L’appareil accepte des sections de conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui facilite son adaptation aux différentes configurations de câblage rencontrées en distribution électrique. Cette plage de raccordement autorise aussi bien le câblage de départs structurés que l’intégration dans des tableaux techniques plus exigeants. La possibilité d’associer des dispositifs supplémentaires permet également de faire évoluer la configuration selon les besoins de signalisation, de commande ou d’auxiliaires dans l’installation.

Conçu pour une exploitation en tableau électrique

Avec un indice de protection IP20, un degré de pollution 3 et une plage de fonctionnement de -25 à 60 °C, cet interrupteur différentiel est conçu pour une utilisation en enveloppe et en tableau. Sa couleur blanche proche RAL 9003 s’aligne naturellement avec l’esthétique des appareillages modulaires de distribution. Pour l’installateur comme pour le mainteneur, ce type d’interrupteur différentiel Acti9 iID apporte une solution claire lorsqu’il faut combiner protection différentielle tétrapolaire, sélectivité et prise en compte des charges à électronique de puissance.
