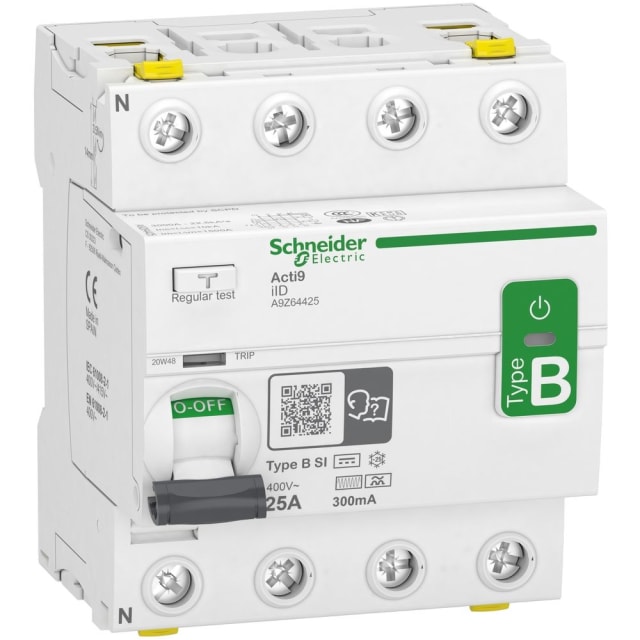

Interrupteur différentiel type B SI 4P 25A 300mA A9Z64425

Interrupteur différentiel type B SI 4P 25A 300mA pour protection des circuits triphasés

Cet interrupteur différentiel Acti9 iID en version 4 pôles est conçu pour la protection différentielle des installations en 400 V. Avec un courant nominal de 25 A et une sensibilité de 300 mA, il s’intègre dans les tableaux électriques où l’on recherche une coupure efficace en présence de défauts d’isolement, tout en restant adapté à des configurations triphasées avec neutre. Son format 4 modules facilite son intégration sur rail DIN dans les enveloppes de distribution courantes.

Détection type B SI adaptée aux courants différentiels complexes

La technologie type B SI permet de prendre en compte des courants différentiels plus complexes que les protections standards, notamment dans les environnements comportant de l’électronique de puissance, des équipements de conversion ou des charges susceptibles de générer des composantes continues. Cette exécution B-SI de la gamme Acti9 iID est donc particulièrement pertinente lorsque la nature du défaut peut dépasser le simple courant résiduel alternatif. Elle apporte une réponse technique cohérente pour les installations exigeant une détection différentielle avancée.

Sensibilité 300 mA pensée pour la protection différentielle en tête de départ

Avec un seuil différentiel de 300 mA, cet appareil est destiné aux applications où l’objectif principal est la protection différentielle des lignes ou des départs concernés selon l’architecture du tableau. Cette sensibilité se prête aux montages où l’on souhaite une protection dédiée en amont d’équipements ou de sous-ensembles, avec une lecture claire du niveau de protection recherché. Le calibre 25 A permet de l’associer à des circuits dont l’intensité assignée reste compatible avec cette valeur.

Encombrement maîtrisé pour tableau modulaire sur barre DIN

Prévu pour un montage sur barre DIN, ce modèle présente une largeur de 4 unités de division, soit 72 mm, avec une hauteur de 88 mm et une profondeur d’appareil de 79 mm. Ce gabarit modulaire simplifie la préparation du tableau et l’organisation des protections différentielles dans des coffrets où l’optimisation de l’espace reste importante. Sa façade blanche et son intégration dans la série Acti9 iID assurent une continuité visuelle avec les autres appareillages modulaires de la même famille.

Caractéristiques électriques dimensionnées pour un usage de tableau

Cet interrupteur différentiel est donné pour une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa résistance au court-circuit conditionnelle atteint 10 kA et sa résistance aux courants de choc est de 3 kA. Ces caractéristiques en font un appareil adapté aux contraintes habituelles d’un tableau de distribution modulaire, avec une puissance dissipée limitée à 0,53 W pour une intégration cohérente dans l’ensemble de l’installation.

Raccordement pratique et compatibilité avec différents conducteurs

Ce modèle accepte des sections de conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse de câblage au moment de l’installation. Cette plage de raccordement permet de s’adapter aussi bien à des arrivées qu’à des départs de section variée, tout en conservant une implantation propre dans le tableau. La présence de possibilités de dispositifs supplémentaires apporte également de la souplesse pour les configurations nécessitant des auxiliaires compatibles.

Conçu pour un environnement d’exploitation technique exigeant

Avec un indice de protection IP20, un degré de pollution 3 et une plage de fonctionnement de -25 à 60 °C, cet interrupteur différentiel est dimensionné pour un usage en environnement électrique maîtrisé à l’intérieur d’un coffret. Sa conception modulaire répond aux besoins des professionnels et des installations techniques recherchant une protection différentielle type B SI en 4 pôles, avec des données claires pour le choix, le dimensionnement et l’intégration dans un tableau électrique.
