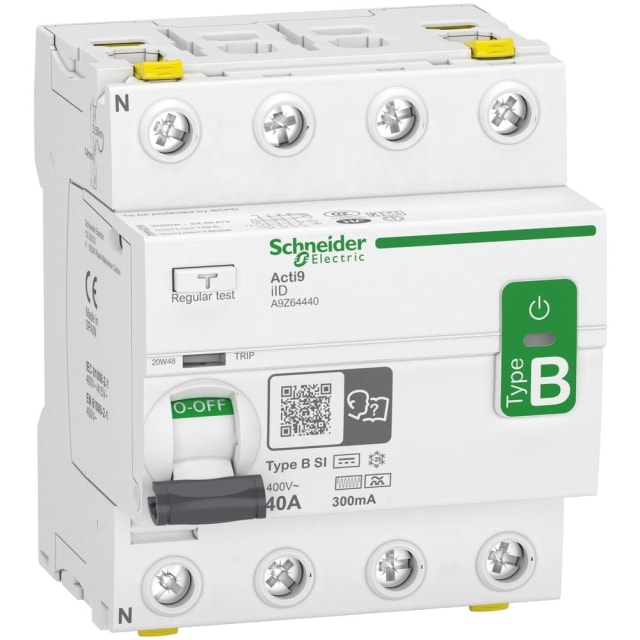

Interrupteur différentiel 4P 40A 300mA type B SI A9Z64440

Interrupteur différentiel 4P 40A 300mA type B SI pour installations triphasées exigeantes

Cet interrupteur différentiel 4 pôles 40 A 300 mA de la gamme Acti9 iID est conçu pour la protection différentielle des départs triphasés avec neutre. Son calibre 40 A permet son intégration dans des tableaux de distribution nécessitant une protection adaptée aux circuits de puissance modérée, tandis que sa sensibilité 300 mA répond aux besoins de coupure sur défaut d’isolement. En version 4P, il surveille simultanément les trois phases et le neutre, ce qui en fait une solution cohérente pour les environnements tertiaires, techniques ou industriels équipés en 400 V.

Type B SI : détection des courants différentiels complexes et continuité de service renforcée

Sa technologie type B SI constitue le point fort de ce modèle. Le type B permet la détection des courants différentiels alternatifs et de composantes continues lisses, ce qui le rend pertinent pour les équipements électroniques de conversion ou d’alimentation susceptibles de générer des formes de défaut plus complexes qu’un différentiel standard. La version SI, reconnue pour sa meilleure tenue aux déclenchements intempestifs liés aux perturbations électriques, apporte un fonctionnement plus stable dans les installations comportant des charges sensibles ou des environnements électriquement perturbés.

Sensibilité 300 mA adaptée à la protection différentielle de l’installation

Avec un courant de défaut assigné de 0,3 A, cet interrupteur différentiel est destiné à la surveillance de l’installation et à la coupure en cas de fuite à la terre significative. Il contribue à limiter les conséquences d’un défaut d’isolement sur des circuits de distribution ou des ensembles techniques où une sensibilité 300 mA est recherchée. Cette valeur permet de répondre à des besoins de sélectivité d’usage ou de protection générale en amont, tout en conservant un appareil simple à intégrer dans une architecture de tableau modulaire.

Format modulaire 4 divisions pour une intégration nette sur rail DIN

Prévu pour un montage sur barre DIN, l’appareil occupe 4 modules de largeur, soit 72 mm. Ce format facilite son implantation dans les coffrets et tableaux modulaires sans perte d’espace inutile. Avec une hauteur de 88 mm et une profondeur d’appareil de 79 mm, il s’intègre proprement dans les enveloppes de distribution usuelles. Son raccordement accepte des conducteurs monofilares de 1 à 35 mm² et multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse pour le câblage de tableaux neufs, d’extensions ou de remplacements.

Caractéristiques électriques dimensionnées pour un tableau de protection moderne

Ce modèle est prévu pour une tension assignée de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa résistance au court-circuit conditionnelle atteint 10 kA et sa tenue aux courants de choc est donnée pour 3 kA, des valeurs cohérentes pour une utilisation dans des ensembles de distribution basse tension bien structurés. Sa fréquence nominale de 50 Hz et sa dissipation de 1,5 W permettent une intégration maîtrisée dans le tableau, en gardant une lecture claire des performances utiles à l’exploitation.

Utilisation fiable en environnement technique avec plage thermique étendue

Grâce à une température de fonctionnement comprise entre -25 et 60 °C, cet interrupteur différentiel convient aux installations soumises à des variations thermiques marquées, qu’il s’agisse de locaux techniques, d’armoires électriques ou d’environnements de distribution protégés. Son degré de pollution 3 et son indice de protection IP20 pour l’appareil répondent aux attentes d’un appareillage modulaire destiné à être installé à l’intérieur d’un coffret ou d’un tableau. Cette configuration favorise une exploitation propre, lisible et adaptée aux contraintes réelles du terrain.

Un choix précis pour les tableaux Acti9 avec possibilités d’association

Issu de la série Acti9 iID, cet interrupteur différentiel s’inscrit dans une logique de tableau modulaire évolutif. Il accepte l’ajout de dispositifs supplémentaires compatibles, ce qui facilite la conception d’ensembles de protection organisés et homogènes. Pour l’installateur comme pour l’acheteur professionnel, c’est un avantage concret : intégration plus simple dans une architecture existante, cohérence de gamme et lecture technique immédiate du produit pour éviter les erreurs de sélection sur des applications où le type B SI et le format 4 pôles sont indispensables.
