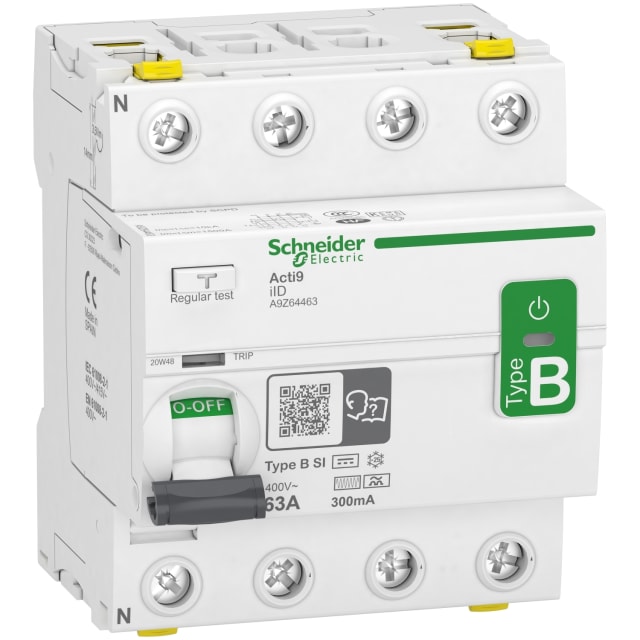

Interrupteur différentiel 4P 63A 300mA type B SI A9Z64463

Interrupteur différentiel 4P 63A 300mA type B SI pour tableaux triphasés

Cet interrupteur différentiel Acti9 iID en 4 pôles est conçu pour la protection différentielle des départs en installation triphasée 400 V. Avec un calibre de 63 A et une sensibilité de 300 mA, il convient aux tableaux de distribution où l’on recherche une coupure rapide en présence d’un courant de défaut. Son format modulaire sur rail DIN en 4 pas facilite son intégration dans les coffrets et armoires électriques, tout en conservant un encombrement maîtrisé.

Détection type B SI adaptée aux défauts complexes

La technologie de détection type B permet de prendre en compte les courants différentiels alternatifs, pulsés et à composante continue lissée, ce qui la rend particulièrement adaptée aux usages intégrant de l’électronique de puissance. La version SI apporte une meilleure tenue face aux perturbations et aux courants de choc, afin de limiter les déclenchements intempestifs sur les circuits sensibles ou perturbés. C’est un choix pertinent lorsque l’environnement électrique comporte des équipements générant des formes de courant plus complexes qu’un circuit classique.

Calibre 63 A et sensibilité 300 mA pour la protection des départs

Avec son courant nominal de 63 A, ce modèle peut être utilisé en tête ou en protection de départ selon l’architecture du tableau et le dimensionnement de l’installation. La sensibilité de 300 mA le destine à une fonction de protection différentielle adaptée aux applications de distribution, avec un comportement instantané puisqu’il ne s’agit ni d’une version sélective ni d’une version micro-retardée. Cette configuration permet une lecture claire du rôle de l’appareil dans la chaîne de protection.

Format modulaire pratique pour montage sur rail DIN

Prévu pour une fixation sur barre DIN, l’appareil occupe 4 unités de division, avec une largeur de 72 mm. Son gabarit compact pour un 4 pôles facilite l’organisation du tableau, notamment dans les ensembles où plusieurs protections doivent cohabiter. Le raccordement accepte des conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui apporte une bonne souplesse au moment du câblage en atelier ou sur chantier.

Caractéristiques électriques utiles en environnement exigeant

Ce modèle fonctionne en 400 V avec une fréquence de 50 Hz, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa résistance au court-circuit Icw de 10 kA et sa résistance aux courants de choc de 3 kA participent à son intégration dans des tableaux exposés à des contraintes électriques soutenues. Ces données sont importantes pour sécuriser le choix du matériel lors de la conception ou du remplacement d’une protection différentielle modulaire.

Compatibilité avec auxiliaires et intégration dans l’écosystème modulaire

L’appareil accepte des dispositifs supplémentaires, ce qui facilite son intégration dans une logique de tableau évolutif. Cette compatibilité est intéressante pour les projets nécessitant de la signalisation, des fonctions auxiliaires ou une adaptation de l’appareillage au fil du temps. Dans une gamme modulaire orientée distribution, cela permet de construire un ensemble cohérent, lisible et pratique à maintenir.

Dimensions, protection et conditions d’utilisation

Son boîtier blanc RAL 9003 présente un indice de protection IP20 et une profondeur totale de 44 mm, pour des dimensions d’environ 88 mm de hauteur et 79 mm de profondeur d’appareil. Il est prévu pour fonctionner dans une plage de température ambiante de -25 à 60 °C, avec un degré de pollution 3. Ces éléments aident à valider son intégration dans un tableau électrique standard, en tenant compte à la fois de l’encombrement disponible et des conditions d’exploitation.
