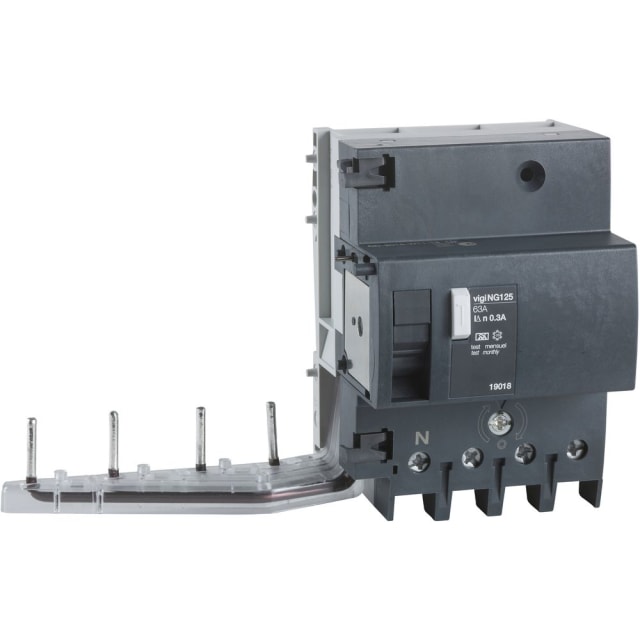

Bloc différentiel Vigi NG125 4P 63A 300mA type A 19016

Bloc différentiel 4 pôles pour protection différentielle sur disjoncteur NG125

Ce bloc différentiel Vigi NG125 4P 63A 300mA type A est conçu pour se combiner avec un disjoncteur NG125 afin d’ajouter une protection différentielle efficace sur les départs triphasés + neutre. En version 4 pôles, il convient aux installations en 230 à 415 V AC et apporte une détection des défauts d’isolement adaptée aux applications de distribution et de protection des circuits dans les tableaux électriques.

Sensibilité 300 mA type A pour la protection des personnes et la prévention des défauts d’isolement

Avec une sensibilité de 300 mA, ce bloc différentiel répond aux besoins de protection contre les défauts à la terre, notamment dans une logique de protection des installations et de limitation des risques liés aux courants de fuite. Le type A permet la détection des courants différentiels alternatifs et des courants continus pulsés, ce qui le rend pertinent pour des circuits alimentant des équipements électroniques ou des usages générant ce type de défaut résiduel.

Association dédiée à la gamme Acti9 NG125 pour une intégration cohérente au tableau

Issu de la série Acti9 NG125, ce bloc Vigi est prévu pour fonctionner en association avec un disjoncteur de la même gamme. Cette architecture permet de réunir dans un même ensemble la protection différentielle et la protection contre les surcharges et courts-circuits. C’est une solution particulièrement adaptée lorsque l’on recherche un appareillage modulaire de forte intensité, lisible en coffret et simple à intégrer sur rail DIN 35 mm.

Calibre 63 A et technologie instantanée pour une réponse sans temporisation

Son courant nominal de 63 A le destine aux circuits de puissance nécessitant un bloc différentiel compatible avec des intensités soutenues. Le déclenchement sans temporisation, avec un temps de retard maximal de 0 ms, assure une réaction immédiate en cas de défaut différentiel. Cette configuration convient aux installations où l’on privilégie une coupure rapide plutôt qu’une sélectivité temporisée sur ce niveau de protection.

Caractéristiques électriques adaptées aux environnements de distribution exigeants

Ce modèle fonctionne à une fréquence de 50/60 Hz et accepte une tension nominale de 230 à 415 V. Sa tension d’isolement Ui de 690 V et sa tenue aux chocs Uimp de 8 kV en font un équipement adapté aux contraintes électriques rencontrées dans les ensembles de distribution. Sa résistance aux courants de choc de 3 kA complète ce positionnement pour les tableaux où la robustesse électrique de l’appareillage est un critère important.

Raccordement pratique et compatibilité avec des sections de câbles courantes

Le bloc différentiel accepte des conducteurs monofilares de 1,5 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm², ce qui facilite son intégration sur de nombreux départs de distribution. Ce niveau de compatibilité permet de raccorder aussi bien des sections courantes de tableau que des conducteurs plus importants selon le calibre du circuit protégé. La présence d’un dispositif de verrouillage apporte un atout supplémentaire pour la consignation et la maîtrise des interventions.

Format modulaire pour coffrets et tableaux électriques

Ce bloc différentiel présente un indice de protection IP20, porté à IP40 une fois installé dans son enveloppe. Il est adapté à un montage en tableau, dans un environnement maîtrisé, avec un degré de pollution 3 et une plage de fonctionnement de -25 à 60 °C. Son format modulaire permet une implantation propre dans les coffrets de distribution, tout en conservant une bonne lisibilité de l’appareillage et des protections associées.

Un choix pertinent pour les professionnels recherchant un bloc différentiel NG125 type A 300 mA

Pour un besoin de bloc différentiel Schneider Electric Vigi NG125 4P 63A 300mA type A, cette version constitue une réponse précise pour compléter un disjoncteur NG125 dans un tableau de distribution. Elle convient particulièrement lorsque l’installation exige une protection différentielle type A, une intensité nominale de 63 A et une exécution 4 pôles pour réseaux triphasés avec neutre. C’est un produit clairement identifié pour éviter les erreurs de sélection entre sensibilités, types de courant différentiel et calibres de la gamme.
