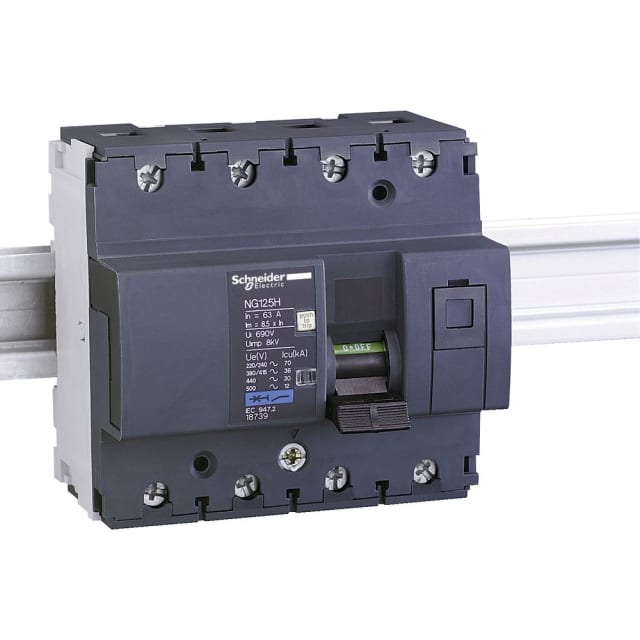

Disjoncteur modulaire NG125H 4 pôles 63A courbe C 18739

Disjoncteur modulaire 4 pôles conçu pour la protection des départs triphasés avec neutre

Le disjoncteur modulaire Acti9 NG125H 4 pôles 63A courbe C est destiné à la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration 4P avec 4 pôles protégés convient aux installations triphasées avec neutre lorsque la coupure et la protection de l’ensemble des conducteurs actifs sont recherchées. En calibre 63 A, il répond aux besoins des départs de puissance en environnement tertiaire, technique et industriel.

Courbe C de 63 A pour les circuits avec appels de courant modérés

Avec sa courbe de déclenchement C, ce disjoncteur est adapté aux circuits qui peuvent présenter un courant d’appel modéré au démarrage, tout en conservant une protection efficace contre les défauts. Ce profil de déclenchement convient notamment à de nombreux usages de distribution, d’alimentation d’équipements et de protection de lignes, lorsque le choix d’un disjoncteur quadripolaire 63A doit conjuguer sélectivité d’exploitation et sécurité du circuit.

Pouvoir de coupure élevé pour les tableaux soumis à de fortes contraintes

Ce modèle NG125H se distingue par un pouvoir de coupure assigné Icu de 36 kA à 400 V selon IEC 60947-2, et de 70 kA à 230 V. Ce niveau de performance le destine aux installations où le niveau de courant de court-circuit présumé impose un appareil de protection robuste, capable d’interrompre le défaut rapidement. C’est un point déterminant pour l’intégration dans des tableaux de distribution exigeants, en neuf comme en rénovation.

Format modulaire pratique pour l’intégration dans l’enveloppe

Ce disjoncteur se monte sur rail DIN et occupe 6 unités de division, avec une largeur de 108 mm. Son format modulaire facilite l’implantation dans les coffrets et armoires, tout en laissant une lecture claire du repérage en façade. La connexion accepte des conducteurs monofilaires de 1,5 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm², ce qui apporte une bonne souplesse de câblage pour les départs de section courante à plus importante.

Caractéristiques électriques adaptées aux environnements de distribution basse tension

Le disjoncteur fonctionne en AC/DC, avec une tension de dimensionnement de 415 V, une tension d’isolement Ui de 690 V et une tenue aux chocs Uimp de 8 kV. Sa catégorie de surtension IV et son degré de pollution 3 confirment son positionnement pour des environnements de distribution où les contraintes électriques doivent être prises en compte avec sérieux. Le raccordement du neutre est prévu, ce qui facilite son emploi dans les architectures quadripolaires complètes.

Exploitation lisible et compatibilité avec des dispositifs additionnels

Ce modèle de la série Acti9 NG125 peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer l’appareil selon les besoins du tableau et des fonctions attendues. En exploitation, l’indication mécanique de déclenchement en face avant améliore la lecture de l’état du disjoncteur lors des opérations de contrôle ou de maintenance. C’est un avantage concret pour gagner en clarté lors du diagnostic d’un défaut sur un départ protégé.

Conçu pour fonctionner dans des conditions ambiantes étendues

Avec une plage de température de fonctionnement de -30 à 70 °C, un indice de protection IP20 et une puissance dissipée de 4 W, ce disjoncteur modulaire 4P s’intègre dans des tableaux électriques destinés à des contextes d’utilisation variés. Il constitue un choix pertinent pour les professionnels recherchant un disjoncteur quadripolaire 63A courbe C à fort pouvoir de coupure, dans la continuité de la gamme Acti9 NG125H dédiée à la protection et à la distribution électrique.
