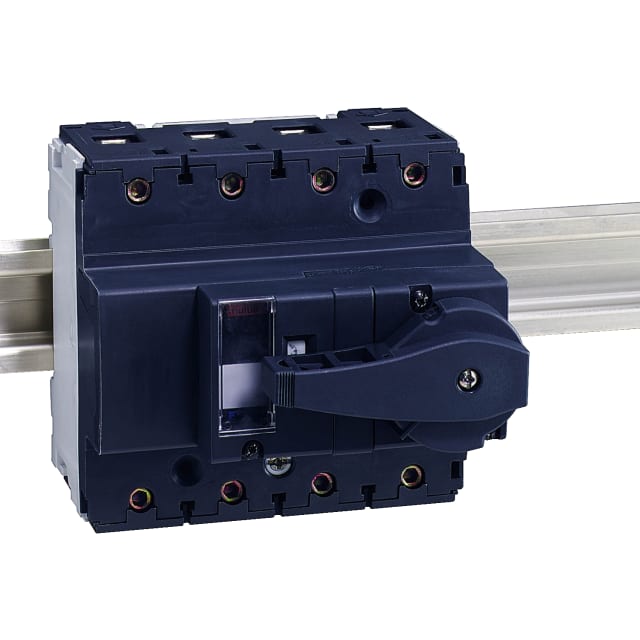

Disjoncteur modulaire 4 pôles 100 A courbe C NG125N 18660

Disjoncteur modulaire 4 pôles 100 A pour protection de départs triphasés avec neutre

Ce disjoncteur modulaire 4 pôles 100 A courbe C de la série Acti9 NG125N est conçu pour la protection des circuits de distribution nécessitant la coupure simultanée des quatre pôles. Il convient aux tableaux électriques où la maîtrise des surcharges et des courts-circuits sur des départs triphasés avec neutre est indispensable. Son calibre de 100 A le destine aux installations demandant une protection soutenue sur des lignes de puissance, tout en conservant un format modulaire adapté à l’intégration en coffret.

Courbe C adaptée aux usages de distribution avec appels de courant modérés

La courbe de déclenchement C permet de protéger efficacement les circuits soumis à des pointes de courant modérées au démarrage, comme c’est souvent le cas sur des lignes alimentant des équipements techniques, des armoires ou des départs de distribution. Ce profil de déclenchement constitue un choix pertinent lorsque l’on recherche un bon équilibre entre continuité d’exploitation et protection magnétothermique, sans surdimensionner inutilement l’appareillage.

Pouvoir de coupure élevé pour une protection renforcée des installations

Ce modèle NG125N dispose d’un pouvoir de coupure de 25 kA à 400 V selon IEC 60947-2, avec également 25 kA selon EN 60898 à 400 V, ce qui le rend adapté aux environnements électriques où le niveau de courant de court-circuit présumé impose une protection robuste. À 230 V, le pouvoir de coupure Icu atteint 50 kA. Ces caractéristiques en font un disjoncteur particulièrement indiqué pour les tableaux de distribution où le niveau d’exigence technique dépasse celui des usages résidentiels standards.

Configuration 4 pôles protégés avec neutre raccordable

Le disjoncteur protège les 4 pôles et intègre un neutre raccordable, ce qui facilite son emploi sur des réseaux nécessitant une coupure complète de l’alimentation. Cette configuration est recherchée pour les installations triphasées avec neutre lorsque l’objectif est d’assurer une isolation nette du circuit en maintenance ou en cas de défaut. Elle contribue aussi à simplifier la lecture du schéma d’implantation dans les tableaux de protections et de distribution électrique.

Intégration simple en tableau modulaire et raccordement de fortes sections

Avec une largeur de 6 unités de division et une profondeur totale de 47 mm, ce disjoncteur modulaire s’intègre dans les coffrets et tableaux conçus pour appareillage sur rail. Il accepte des sections de conducteurs monofilaire de 16 à 70 mm² et multifilaire de 10 à 50 mm², ce qui répond aux besoins de câblage sur des départs de puissance en 100 A. Cette capacité de raccordement apporte une vraie souplesse lors de la conception ou du remplacement d’un appareil existant dans une distribution déjà dimensionnée.

Caractéristiques électriques adaptées aux environnements techniques exigeants

Ce disjoncteur fonctionne en AC/DC, sous une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 690 V et une tenue aux chocs Uimp de 8 kV. Sa catégorie de surtension 4 et son degré de pollution 3 confirment son positionnement pour les installations techniques où les contraintes électriques doivent être correctement prises en compte dès le choix du matériel. La fréquence de fonctionnement 50 à 60 Hz permet son intégration dans les architectures courantes de distribution.

Conçu pour une exploitation en conditions étendues et pour ajout d’auxiliaires

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer l’appareillage selon les besoins du tableau, par exemple pour la signalisation ou les fonctions associées à la gamme. Son indice de protection IP20 correspond à un usage intégré en enveloppe, et sa plage de température de fonctionnement de -30 à 70 °C autorise son emploi dans des environnements d’exploitation étendus. La puissance dissipée de 5,2 W est également un point utile à prendre en compte pour le dimensionnement thermique d’un coffret comportant plusieurs protections de calibre élevé.
