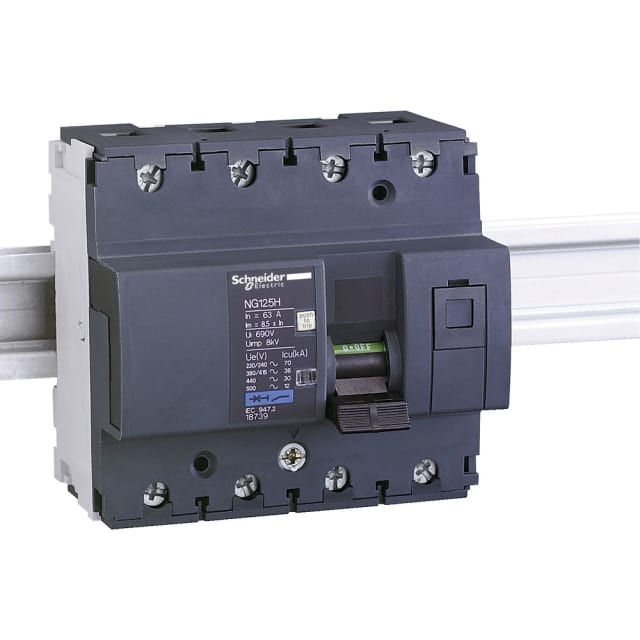

Disjoncteur modulaire NG125H 4 pôles 32A courbe C 18736

Disjoncteur modulaire 4 pôles pour la protection des départs triphasés avec neutre

Le disjoncteur modulaire Acti9 NG125H 4 pôles 32A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations nécessitant la coupure simultanée des quatre conducteurs. Sa configuration 4P avec 4 pôles protégés convient particulièrement aux tableaux électriques tertiaires, industriels et techniques où la continuité d’exploitation doit s’accompagner d’une protection sélective et nette des départs.

Calibre 32 A et courbe C pour les circuits à appel de courant modéré

Avec un courant nominal de 32 A et une courbe de déclenchement C, ce modèle est adapté aux circuits de distribution alimentant notamment des charges classiques présentant un appel de courant modéré au démarrage. Il permet de protéger efficacement les lignes tout en limitant les déclenchements intempestifs sur des usages courants en environnement professionnel. Ce positionnement en fait un choix pertinent pour les départs de puissance, coffrets de répartition et équipements nécessitant une protection robuste en tête de ligne ou en aval.

Pouvoir de coupure élevé pour les environnements exigeants

Ce disjoncteur NG125H se distingue par un pouvoir de coupure assigné Icu de 36 kA à 400 V selon IEC 60947-2, avec une tenue également indiquée à 70 kA à 230 V. Ce niveau de performance le destine aux installations où le niveau de court-circuit présumé impose une protection modulaire de forte capacité. Il constitue ainsi une solution adaptée lorsque l’on recherche un appareil compact capable d’intégrer un tableau tout en répondant à des contraintes électriques élevées.

Compatibilité avec les tableaux modulaires et raccordement pratique

Prévu pour une intégration en tableau, ce disjoncteur présente une largeur de 6 modules et accepte des sections de conducteurs importantes, jusqu’à 50 mm² en monofilaire et jusqu’à 35 mm² en multifilaire. La présence du neutre raccordable facilite son emploi dans les architectures quadripolaires. Cette plage de raccordement apporte davantage de souplesse au moment du câblage, aussi bien en création d’armoire qu’en remplacement sur une distribution existante.

Conçu pour les réseaux AC/DC et les tensions de service élevées

Le disjoncteur supporte une tension de dimensionnement de 415 V, fonctionne en 50/60 Hz et convient à des applications en AC/DC. Sa tension d’isolement Ui de 690 V et sa tenue aux chocs Uimp de 8 kV renforcent son intérêt dans les environnements électriques où la maîtrise des contraintes de service et des surtensions est un critère important. Il répond ainsi aux besoins des installateurs recherchant un appareil modulaire cohérent avec des tableaux de distribution techniques.

Lecture claire de l’état et exploitation facilitée en maintenance

La gamme Acti9 NG125H est pensée pour simplifier l’exploitation du tableau. L’appareil dispose d’une indication mécanique de déclenchement en face avant, avec signalisation visuelle claire de l’état. Pour l’exploitant ou le mainteneur, cela permet d’identifier plus rapidement un défaut, de sécuriser les interventions et de gagner du temps lors des opérations de contrôle ou de remise en service.

Adapté aux ambiances techniques contraignantes

Ce modèle est prévu pour fonctionner dans une large plage de température ambiante de -30 à 70 °C, avec un degré de pollution 3 et une catégorie de surtension IV. Son indice de protection IP20 le destine à une intégration dans un coffret ou une armoire appropriée. Ces caractéristiques en font un disjoncteur modulaire bien adapté aux installations électriques techniques où les conditions d’environnement imposent une protection stable et correctement dimensionnée.

Un choix cohérent pour compléter une distribution Acti9 NG125

Intégré à la série Acti9 NG125, ce disjoncteur modulaire quadripolaire 32 A courbe C s’adresse aux professionnels souhaitant conserver une architecture homogène sur leurs tableaux de protection et de distribution électrique. La possibilité d’ajouter des dispositifs complémentaires permet d’envisager une configuration évolutive selon les besoins du chantier, qu’il s’agisse d’un tableau neuf, d’une extension ou d’une remise à niveau d’installation.
