Disjoncteur modulaire iC60N 2P 20A courbe B A9F78220

Disjoncteur modulaire 2P 20 A courbe B pour la protection des circuits

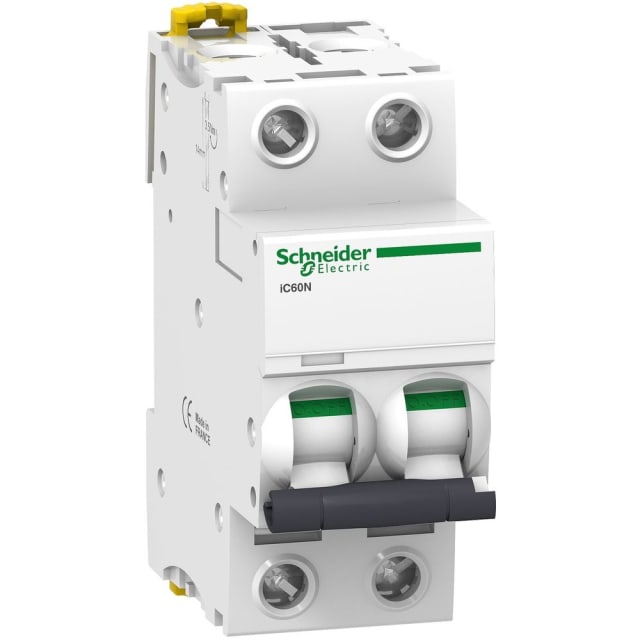

Ce disjoncteur modulaire Acti9 iC60N en version bipolaire 2P et calibre 20 A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Sa courbe de déclenchement B le rend particulièrement adaptée aux lignes présentant de faibles pointes d’appel au démarrage, afin d’offrir une protection précise et cohérente sur des usages compatibles avec cette caractéristique.

Configuration bipolaire compacte pour tableau électrique

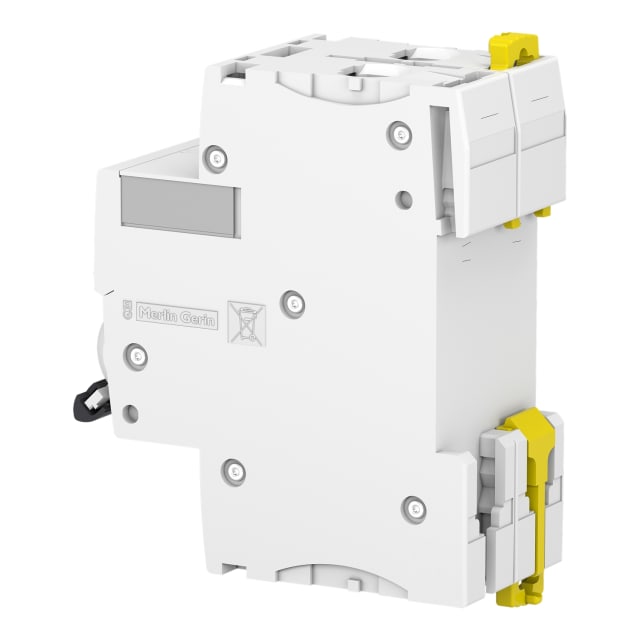

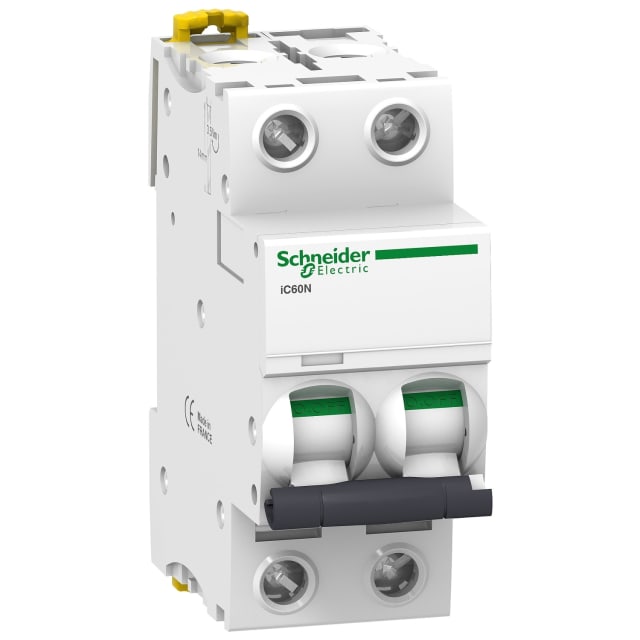

Avec ses 2 pôles protégés et sa largeur de 2 modules, ce disjoncteur s’intègre facilement dans un coffret ou un tableau modulaire. Son format compact permet d’optimiser l’implantation des protections tout en conservant une lecture claire de l’installation. Sa profondeur totale de 44,5 mm facilite également son intégration dans les enveloppes où l’espace disponible doit être maîtrisé.

Pouvoir de coupure adapté aux besoins de distribution

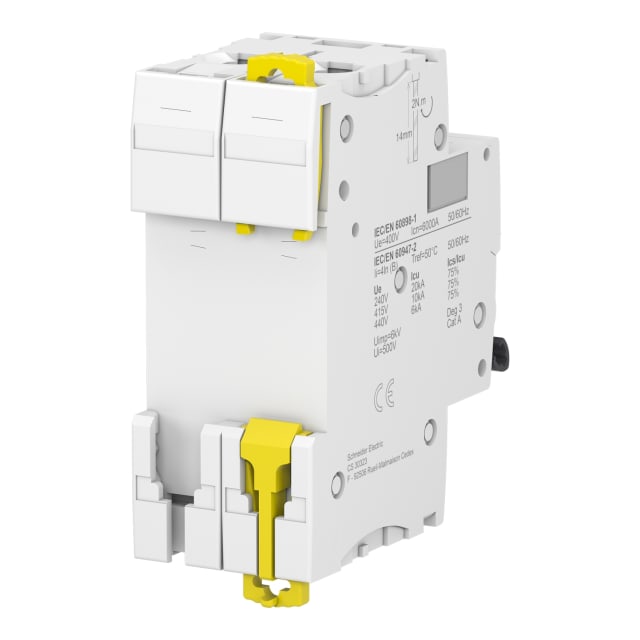

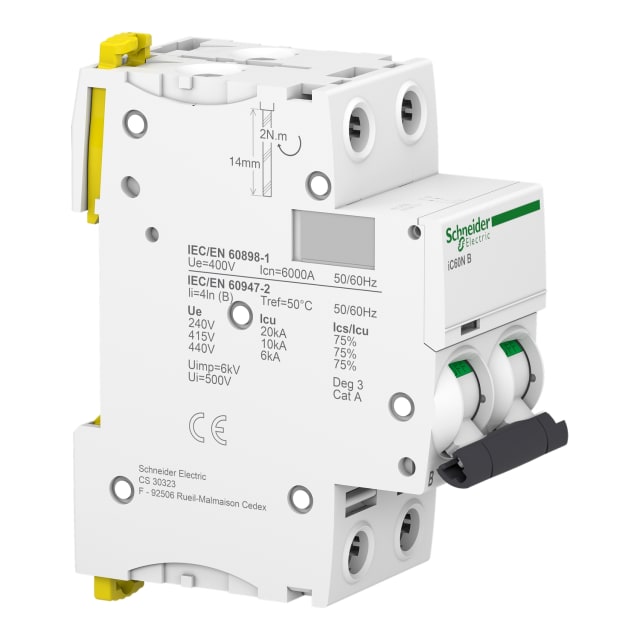

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898, ainsi que d’une tenue renforcée en Icu selon IEC 60947-2 pouvant atteindre 10 kA à 400 V et 20 kA à 230 V. Cette combinaison en fait une solution pertinente pour les applications de distribution modulaire nécessitant une protection nette et bien dimensionnée, avec une classe de limitation d’énergie 3 favorable à la réduction des effets thermiques et dynamiques en cas de défaut.

Courbe B : un déclenchement pensé pour les circuits sensibles aux faibles appels de courant

La courbe B convient aux circuits où les courants d’enclenchement restent modérés. Elle permet un déclenchement plus sensible qu’une courbe destinée à des charges à fort appel, ce qui aide à protéger efficacement certaines lignes d’éclairage, de commande ou d’alimentation dédiées à des équipements compatibles avec ce type de courbe. Ce positionnement technique aide l’installateur à choisir une protection mieux alignée avec le comportement réel du circuit.

Compatibilité électrique et raccordement pratique

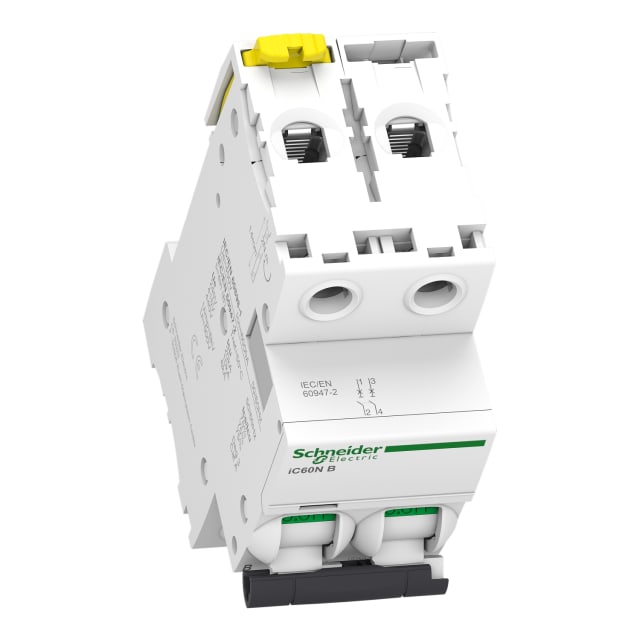

Ce disjoncteur fonctionne en AC/DC avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Il accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte de la souplesse au moment du câblage dans le tableau. L’absence de neutre à connexion dédié confirme une architecture bipolaire protégée simple à intégrer dans une distribution modulaire standard.

Comportement stable en environnement technique exigeant

Prévu pour fonctionner dans une plage de température ambiante de -35 à 70 °C, ce disjoncteur convient aux environnements techniques où les conditions d’exploitation peuvent varier. Son indice de protection IP20 correspond à un usage à l’intérieur d’une enveloppe adaptée, tandis que sa catégorie de surtension 4 et son degré de pollution 3 soutiennent une utilisation dans des installations électriques exigeant un niveau de protection cohérent avec les contraintes du terrain.

Une solution modulaire pensée pour les extensions d’appareillage

Ce disjoncteur de la série Acti9 iC60 peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins de signalisation, de commande ou d’auxiliaires. Pour un professionnel comme pour un acheteur averti, c’est un avantage concret au moment de concevoir une protection modulaire évolutive, propre et techniquement homogène autour d’un appareillage largement utilisé en distribution électrique.
