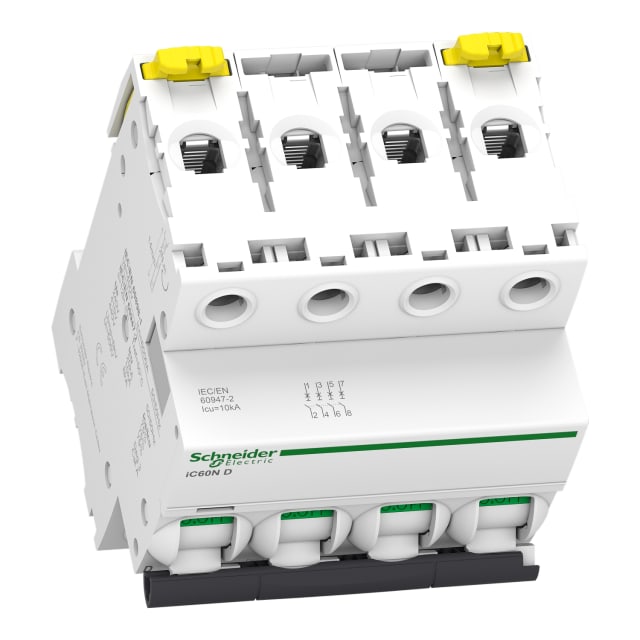

Disjoncteur miniature 4 pôles 25A courbe D A9F75425

Disjoncteur miniature 4 pôles 25A courbe D pour la protection des circuits triphasés

Ce disjoncteur miniature 4 pôles 25A courbe D de la gamme Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en 400 V. Avec ses 4 pôles protégés, il convient aux départs triphasés avec coupure simultanée des conducteurs actifs. Son calibre de 25 A en fait une solution adaptée aux circuits d’alimentation nécessitant une protection nette et stable, notamment lorsque les équipements présentent des appels de courant plus élevés au démarrage.

Courbe D adaptée aux charges à fort courant d’appel

La courbe de déclenchement D est particulièrement indiquée pour les circuits alimentant des charges avec pointe d’intensité importante à l’enclenchement. Elle convient par exemple à certains moteurs, transformateurs, équipements électromécaniques ou applications techniques où une courbe plus sensible risquerait des déclenchements intempestifs. Ce positionnement en fait un disjoncteur modulaire pertinent pour les tableaux de distribution qui doivent concilier continuité d’alimentation et protection magnétothermique adaptée au profil réel de la charge.

Pouvoir de coupure dimensionné pour les installations de distribution

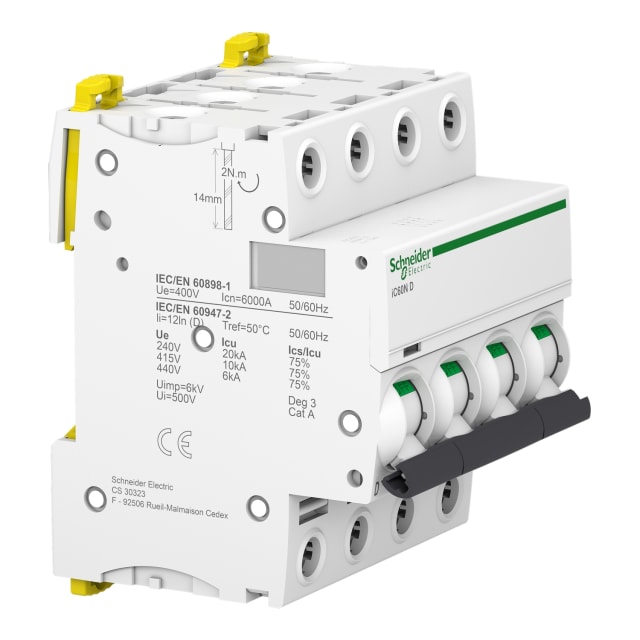

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure Icu pouvant atteindre 10 kA à 400 V selon IEC 60947-2. Cette configuration permet de l’intégrer dans de nombreux tableaux électriques où la tenue au court-circuit doit rester compatible avec des exigences d’exploitation courantes. Sa classe de limitation énergétique 3 contribue en outre à réduire l’énergie laissée passer en cas de défaut, ce qui aide à mieux préserver les circuits en aval.

Format modulaire 4P pratique à intégrer dans un tableau

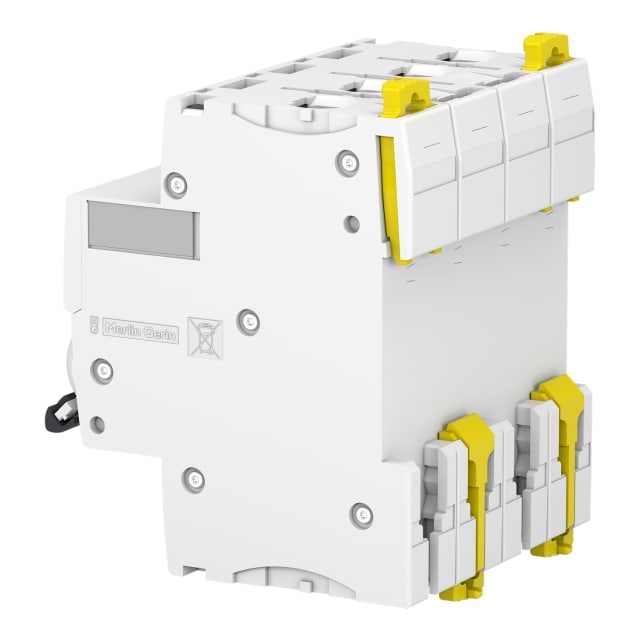

Avec une largeur de 4 modules, ce disjoncteur quadripolaire s’intègre facilement sur rail DIN dans les coffrets et tableaux de répartition. Son format compact facilite l’organisation des protections lorsque l’espace disponible doit être optimisé sans compromettre la lisibilité de l’installation. Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui permet de couvrir une plage de câblage utile pour de nombreuses architectures de distribution.

Compatibilité électrique étendue en AC/DC

Ce disjoncteur modulaire fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa fréquence de fonctionnement 50 à 60 Hz lui permet de s’intégrer dans des environnements techniques variés. La catégorie de surtension IV et le degré de pollution 3 confirment son usage dans des ensembles de distribution où la robustesse électrique du dispositif de protection est un critère important pour la conception du tableau.

Confort d’exploitation et maintenance facilitée

La gamme Acti9 iC60N est appréciée pour ses fonctions visuelles utiles en exploitation. L’indication de défaut VisiTrip permet d’identifier plus rapidement le circuit concerné en cas de déclenchement, tandis que l’indication VisiSafe matérialise l’ouverture effective des contacts pour les opérations de maintenance en aval. Ces éléments apportent un vrai gain de lisibilité lors des interventions sur tableau, en particulier lorsque plusieurs départs doivent être contrôlés rapidement.

Conçu pour des conditions d’utilisation techniques exigeantes

Ce disjoncteur 25A 4P courbe D est prévu pour une température ambiante de fonctionnement allant de -35 à 70 °C. Son indice de protection IP20 correspond à un usage en intégration dans une enveloppe adaptée, comme un coffret ou un tableau électrique. Sa puissance dissipée de 3 W reste maîtrisée pour l’intégration dans les ensembles modulaires, et la possibilité d’ajouter des dispositifs supplémentaires permet de faire évoluer la protection selon les besoins du chantier ou de l’installation.

Un choix pertinent pour les tableaux de protection et distribution électrique

Pour un installateur, un tableautier ou un service maintenance, ce disjoncteur miniature 4 pôles 25A courbe D représente une solution cohérente lorsqu’il faut protéger un circuit triphasé avec un seuil de déclenchement compatible avec des charges à démarrage marqué. Son positionnement dans la série Acti9 iC60N en fait un appareil simple à intégrer dans une logique de tableau modulaire, avec des caractéristiques techniques claires, un encombrement maîtrisé et une protection adaptée aux applications de distribution électrique.
